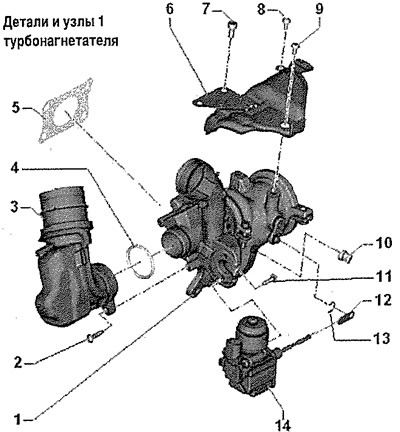

Детали и узлы 1 турбонагнетателя
1. Турбонагнетатель
2. 8 Нм
3. Патрубок
4. Уплотнительное кольцо: заменить
5. Прокладка: заменить
6. Теплозащитный кожух .
7. 25 Нм
8. 8 Нм
9. 8 Нм
10. 14 Нм: заменить
11. 9 Нм
12. Приводной рычаг
13. Стопорная скоба
14. Регулятор давления наддува -V465-

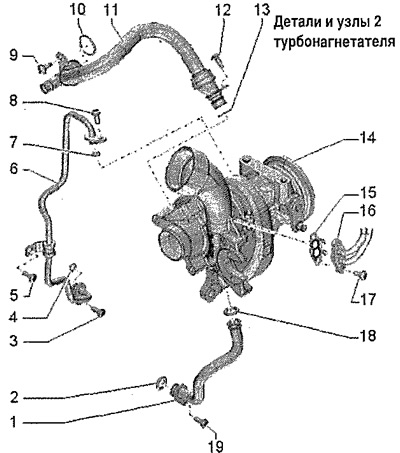

Детали и узлы 2 турбонагнетателя
1. Обратная масляная магистраль
2. Уплотнительное кольцо: заменить; смазать моторным маслом
3. 9 Нм
4. Уплотнительное кольцо: заменить
5. 9 Нм
6. Подающий маслопровод
7. Уплотнительное кольцо: заменить; смазать моторным маслом
8. 9 Нм
9. 9 Нм
10. Уплотнительное кольцо: при повреждении заменить шланг вентиляции картера -поз. 11 -; смазать моторным маслом
11. Шланг: для системы вентиляции картера
12. 9 Нм
13. Уплотнительное кольцо; при повреждении заменить шланг вентиляции картера -поз. 11-; смазать моторным маслом
14. Турбонагнетатель
15. Прокладка: заменить
16. Шланги ОЖ: напорный и обратный
17. 8 Нм
18. Уплотнительное кольцо: заменить; смазать моторным маслом
19. 9 Нм
