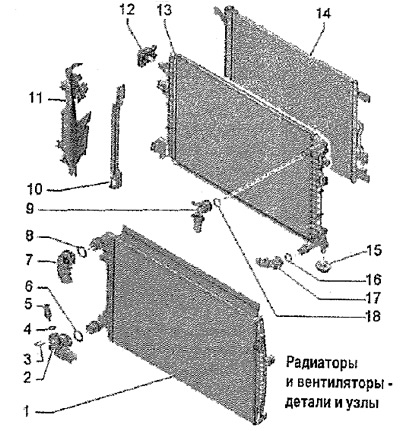

1. Радиатор системы охлаждения; после замены сменить ОЖ
2. Шланг ОЖ: для снятия приподнять крепёжную скобу
3. Крепёжная скоба
4. Уплотнительное кольцо; заменить
5. Датчик температуры ОЖ на выходе из радиатора «G83»
6. Уплотнительное кольцо: заменить
7. Шланг ОЖ: для снятия приподнять крепёжную скобу
8. Уплотнительное кольцо: заменить
9. Шланг ОЖ: для снятия приподнять крепёжную скобу
10. Направляющая воздушного потока
11. Направляющая воздушного потока
12. Резиновая опора: радиатора
13. Радиатор контура наддува
14. Конденсатор
15. Резиновая опора: радиатора
16. Уплотнительное кольцо: заменить
17. Шланг ОЖ: для снятия приподнять крепёжную скобу
18. Уплотнительное кольцо: заменить
