Снятие
Примечание.
- При работах на системе питания следует соблюдать меры безопасности.
- Соблюдать правила чистоты.
1. Снять верхний декоративный кожух двигателя.

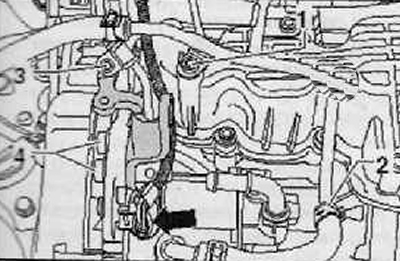

Примечание. Для отвинчивания накидной гайки у насоса высокого давления должен быть кронштейн (для проушины двигателя) подвижным, для этого следует ослабить винты (4), показанные на рисунке ниже.

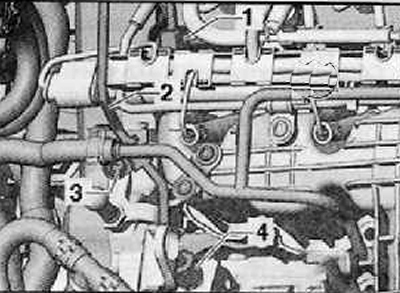

2. Выкрутить болт крепления (3) и отвернуть накидные гайки (1) и (4), как показано на рисунке ниже.
3. Вытекающее топливо следует собрать чистой ветошью.
4. Удалить топливную трубу высокого давления (2), показанную на рисунке ниже.
5. Удалив с топливной рампы кабели, отложить их в сторону.
6. Отсоединить разъемы жгутов электропроводки на свечах накаливания.
7. Отсоединить разъемы жгутов электропроводки от топливных форсунок (1), как показано на рисунке ниже.
8. Отсоединить шланг возвратного топливопровода (2) от топливной рампы, для чего следует высвободить хомутик для шланга, как показано на рисунке ниже.

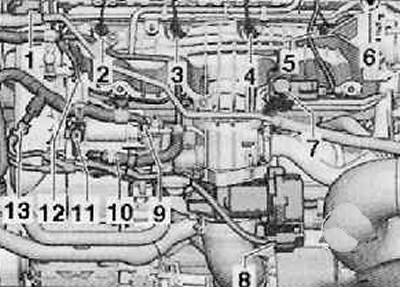

9. Разъединить разъемы жгутов электропроводки (1), (6) и (7), показанные на рисунке ниже.
Внимание.
- Ослабляя накидные гайки впрыскивающих труб, следует придерживать присоединительные патрубки секций топливного насоса высокого давления рожковым гаечным ключом. В случае ослабления присоединительного патрубка нарушилась бы герметичность.
- Пометить закрепление трубопроводов высокого давления за цилиндрами, допускается их повторная установка только на одинаковые цилиндры.
- Открытые присоединения следует сразу же закрыть подходящим затвором.

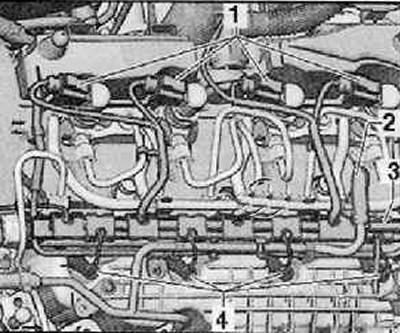

10. Снимите нагнетательный трубопровод между топливной рампой и топливными форсунками, как показано на рисунке ниже.

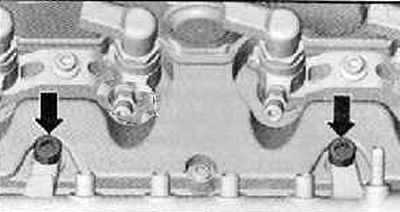

11. Выкрутить винты крепления (стрелки), снять топливную рампу в сборе, как показано на рисунке ниже.
Установка
1. Установка осуществляется в обратной последовательности действий, причем необходимо соблюдать следующие указания:
Установить топливные трубы высокого давления таким образом, чтобы у нее не было внутренних напряжений.
