Замечание: Если поле омывания неровное из-за загрязнения форсунок, снимите их, промойте в обратном направлении и затем продуйте сжатым воздухом в обратном направлении. Не используйте какие-либо предметы для чистки форсунок.
1. На щётках стеклоочистителей со временем накапливается дорожная плёнка, снижая эффективность их работы, поэтому щётки следует регулярно промывать в мягком чистящем растворе, либо заменять.
2. Сборки стеклоочистителей со щётками следует регулярно осматривать. Если осмотр выявил наличие затвердений или трещин на резине щёток, замените их. Если при осмотре не обнаружено ничего необычного, намочите ветровое стекло и включите стеклоочистители на короткое время. Неравномерный след от щёток или полосы на чистом стекле указывают на то, что щётки следует заменить.
3. Если щётки недостаточно хорошо очищают ветровое стекло, то причиной этого могут быть частицы воска, попавшие на стекло при прохождении автомобилем автоматической мойки. Эти частицы могут быть удалены при использовании моющего средства, обладающего свойством растворять воск, в качестве добавки к омывающей жидкости (см. Спецификации). Для удаления воска можно также использовать салфетки для протирки стёкол G052 522 А1 по спецификации VW.
Проверка и регулировка форсунок подачи омывающей жидкости
4. Правильно установленные форсунки веерного типа подачи омывающей жидкости на ветровое стекло практически не требуют регулировки. Струи должны попадать на стекло в форме конуса. Области подачи жидкости указаны на иллюстрации 7.4а. Может потребоваться отрегулировать их по высоте в случае, если имеется разница в высотах подачи омывающей жидкости. Для увеличения/ уменьшения высоты поверните регулятор (2 на иллюстрации 7.4b) отвёрткой против/по часовой стрелке.

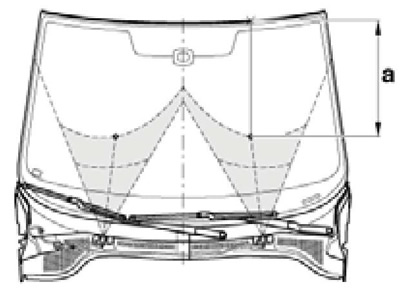

7.4а Области подачи жидкости из форсунок веерного типа (а = 495 ± 50 мм)

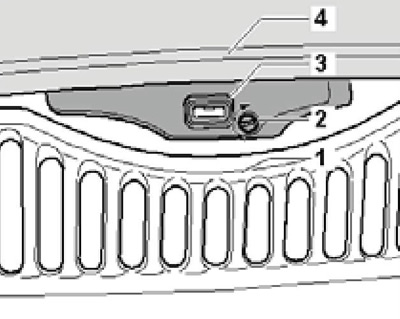

7.4b Регулировка форсунки веерного типа
1 Обтекатель ветрового стекла
2 Регулятор
3 Форсунка
4 Капот
5. Струя из форсунки подачи жидкости на заднее стекло при неподвижном автомобиле должна попадать стекла на расстоянии (В на сопр. иллюстрации) выше форсунки. Для регулировки используйте подходящую иглу.

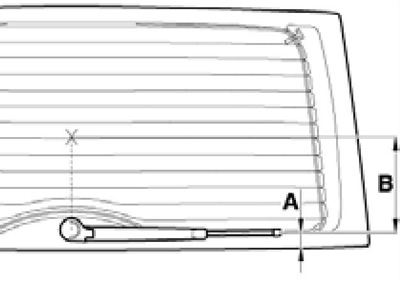

7.5 Область (В = 175±30 мм) попадания струи жидкости из задней форсунки и расстояние (А = 33±2 мм) установки рычага
6. Омывающая жидкость при неподвижном автомобиле должна подаваться на фары в точки (А и В на сопр. иллюстрации). Если это не так, либо струи неровные, замените соответствующую форсунку или отрегулируйте её. Для регулировки вытяните форсунку до упора и измените положение форсунок так, чтобы шток приспособления МР8-524 поочерёдно касался точек (А и В).

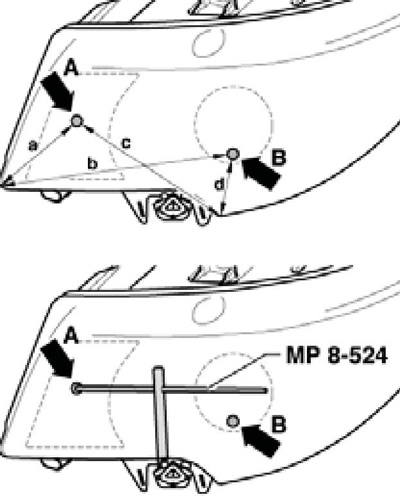

7.6 Точки (А и В) попадания струй на левую фару и регулировочный шаблон МР8-524
а 104 мм
b 209 мм
с 182 мм
d 79 мм
Проверка и регулировка парковочного положения рычагов стеклоочистителей
7. После выключения рычаги стеклоочистителей должны останавливаться в парковочном положении. Для продления срока службы щёток стеклоочистителей после каждого второго их выключения рычаги устанавливаются в альтернативное парковочное положение (из обычного парковочного положения рычаги слегка смещаются вверх). Для очистителя заднего стекла эту функцию можно отключить/включить (см. Главу "Органы управления и приёмы эксплуатации"). Дальнейшая проверка относится к обычному парковочному положению. Удостовериться в этом положении можно путём наблюдения за щётками при нескольких последовательных выключениях стеклоочистителей.
8. Парковочное положение очистителей ветрового стекла выставлено правильно, если в нём щётки находятся на соответствующих метках на стекле с допуском ±2 мм (см. сопр. иллюстрацию). Парковочное положение очистителя заднего стекла выставлено правильно, если в нём щётка находятся на расстоянии (А на иллюстрации 7.5) от нижней кромки стекла.

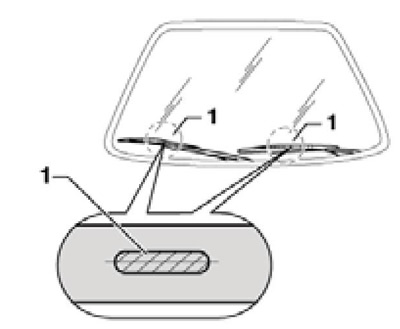

7.8 Парковочное положение щёток очистителей ветрового стекла
9. Регулировка парковочного положения стеклоочистителей производится путём перемещения их рычагов при ослабленных гайках их крепления (см. Главу 12). После регулировки затяните гайки с указанным в Спецификациях усилием.
Снятие и установка щёток стеклоочистителей
10. Отвести рычаги от ветрового стекла возможно только из сервисного положения. Чтобы установить стеклоочиститель в это положение, при закрытом капоте включите и выключите зажигание, а затем в течение 10 секунд переведите правый подрулевой переключатель в нижнее положение. Рычаги возвращаются из сервисного положения в парковочное положение при следующем включении зажигания и повторном перемещении правого подрулевого переключателя или движении автомобиля со скоростью более 6 км/ч.
11. Для снятия бескаркасной щётки стеклоочистителя отведите его рычаг от стекла, нажмите на кнопку (1 на сопр. иллюстрациях) и вытяните щётку в направлении стрелки (2). Для установки щётки введите её в опору в обратном направлении до фиксации, чтобы кнопка появилась в прорези. Установка производится в обратном порядке (см. иллюстрацию 7.9b). Более длинная щётка устанавливается на стороне водителя.

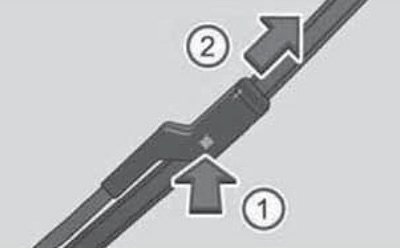

7.11а Снятие бескаркасной щётки очистителя ветрового стекла

7.11b Снятие бескаркасной щётки очистителя заднего стекла
