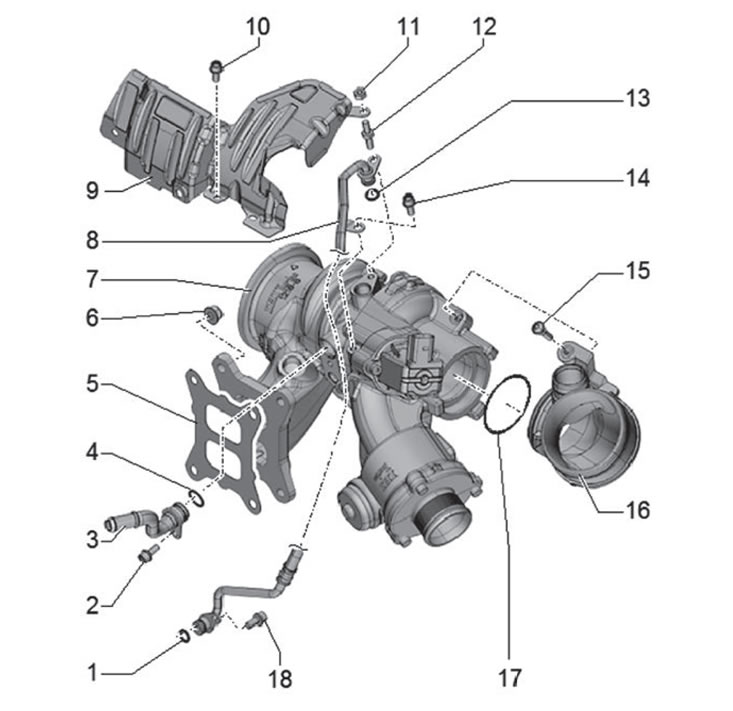

1. Уплътнителен пръстен; 2. Закрепващ винт, въртящ момент на затягане 9 Nm; 3. Напорна линия на охладителната система; 4. Уплътнителен пръстен; 5. Уплътнение; 6. Затягаща гайка, въртящ момент на затягане по време на монтаж 25 Nm; 7. Турбокомпресор; 8. Напорна линия на смазочната система; 9. Топлоизолационно покритие; 10. Монтажен болт; 11. Затягаща гайка, въртящ момент на затягане по време на монтаж 9 Nm; 12. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 13. Уплътнителен пръстен; 14. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 15. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 16. Свързваща тръба; 17. Уплътнителен пръстен; 18. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm.

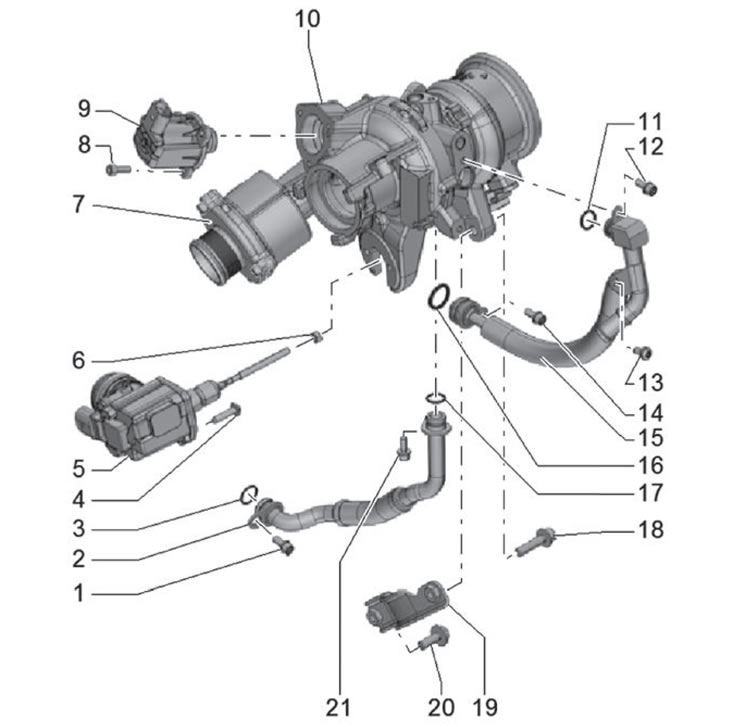

1. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 2. Връщаща линия на смазочната система; 3. Уплътнителен пръстен; 4. Закрепващ винт, въртящ момент на затягане по време на монтаж 10 Nm; 5. Регулатор на налягането на турбото; 6. Контрагайка, монтаж, въртящ момент на затягане 10 Nm; 7. Връзка; 8. Закрепващ винт, въртящ момент на затягане по време на монтаж 8 Nm; 9. Предпазен клапан за излишно налягане на въздуха; 10. Сглобка на турбокомпресора; 11. Уплътнителен пръстен; 12. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 13. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 14. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm; 15. Връщаща линия на охладителната система; 16. Уплътнителен пръстен; 17. Уплътнителен пръстен; 18. Монтажен болт, въртящ момент на затягане по време на монтаж 30 Nm; 19. Рейка; 20. Монтажен болт, въртящ момент на затягане по време на монтаж 30 Nm; 21. Закрепващ винт, въртящ момент на затягане по време на монтаж 9 Nm.
