Съдържание: Премахване и монтиране на…⬇ Кондензатор ⬇ Смяна на десикантната касета…⬇ Смяна на касетата на дехидратора…⬇ Изпарител ⬇
Забележка: Местоположението на компонентите на хладилния модул е показано на Фигура 8.2. Описание на подмяната на датчика за температура на изпарителя "G263" е дадено в Раздел 14.
Забележка: При моделите с кондензатор Denso приемникът и изсушителят са част от кондензатора и не могат да се сменят отделно. При моделите с части на Showa и Fujikoki приемникът се сменя заедно с десикантната касета. При моделите с части на "Modine" приемника е част от кондензатора, а дехидратора може да се смени отделно от тях. Приемникът-изсушител трябва да се смени само след като: компресорът е блокирал, хладилната верига е била отворена за неопределен период от време (например с дългосрочно оцветяване) или веригата на охлаждащата течност е обезвъздушена.

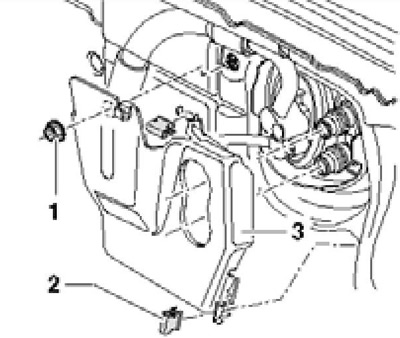

1. Ако има капак (3 на съпротивлението. илюстрации) разширителен вентил, за да го премахнете, разкачете тръбопроводите на охлаждащата течност от радиатора на нагревателя, разхлабете гайката (1) и свалете скобите (2). При монтажа затегнете гайката до 6 Nm.
18.1 Закопчалка на капака на разширителния вентил
Премахване и монтиране на разширителния вентил
2. При някои двигатели може да е необходимо да премахнете горния капак на двигателя, за да получите достъп до разширителния клапан (вижте Глава 2), входен маркуч на турбокомпресора, капак на филтъра за твърди частици и входен маркуч на въздушния филтър (вижте глава 4).
3. Източете хладилния агент.
4. Ако има такава, отстранете капачката на разширителния вентил (виж параграф 1).

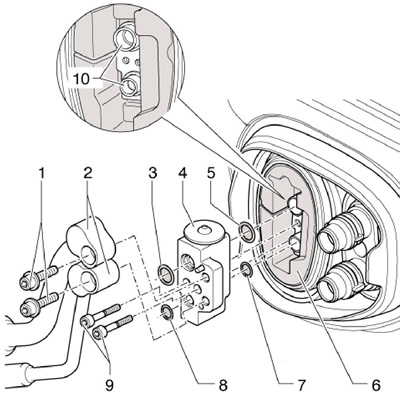

5. Отстранете болтовете (1 на съпротивлението. илюстрации) и отделете линиите на хладилния агент от разширителния вентил (2). Развийте болтовете (9) и отстранете разширителния вентил от топлоизолацията (6). Използвайте нови О-пръстени на линията за хладилен агент по време на монтажа.
18.5 Подробности за монтаж на разширителен вентил
1 болт, 12 Nm
2 Тръби за хладилен агент на разширителния вентил
3, 5, 7, 8 Уплътнителен пръстен
4 Разширителен вентил
6 Топлоизолация
9 болта, 5 Nm
10 Връзки на изпарителя
Кондензатор
6. Източете хладилния агент от хладилния модул.
7. Отстранете държача на ключалката на капака (виж глава 11).
8. Изключете линиите на хладилния агент от кондензатора (вижте илюстрация 8.2) и ги запечатайте.

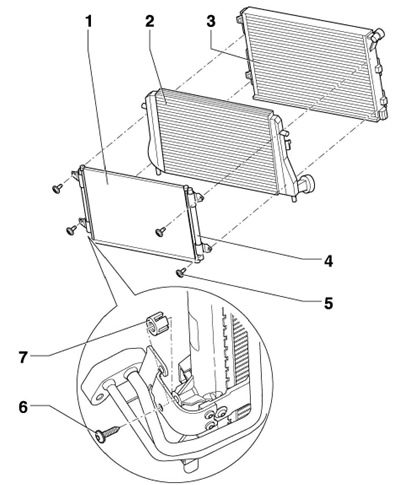

9. Развийте 4 болта и извадете кондензатора от радиатора (1 на съпротивлението. илюстрации).
18.9 Подробности за монтаж на кондензатор и ресивер-сушилня
1 кондензатор
2 Интеркулер
3 Радиатор
4 Приемник-сушилня
5 болта, 4 бр., 5 Nm
6 болта, 5 Nm
7 Поддръжка, при някои модели
10. Монтажът се извършва в обратен ред.
Смяна на десикантната касета ("Showa" и "Fujikoki")
11. Източете хладилния агент от хладилния модул.
12. Отстранете държача на ключалката на капака (виж глава 11).
13. Без да разкачвате маркучите на охлаждащата течност, закрепете кондензатора с тел.

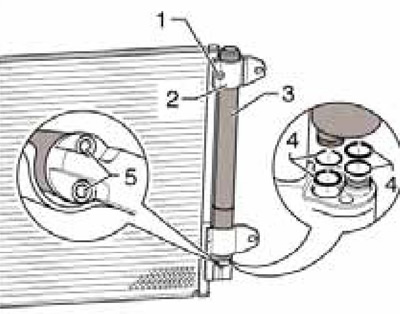

14. Развийте болта (1 на съпротивлението. илюстрации) и отстранете скобата (2). След това развийте болтовете (5) и издърпайте приемника със сушилнята (3) нагоре.
18.14 Смяна на десикантната касета ("Showa" и "Fujikoki")
15. Монтажът се извършва в обратен ред. Използвайте нови о-пръстени (1 в илюстрация 18.14). Първо затегнете болтовете (5) и след това болта (1) до 5 Nm.
Смяна на касетата на дехидратора (кондензатор "Modine")
Забележка: Не е необходимо да сменяте касетата всеки път, когато охладителната верига се разхерметизира за кратко време, ако превозното средство е на по-малко от 5 години.
16. Отстранете капака на предната броня (виж глава 11).

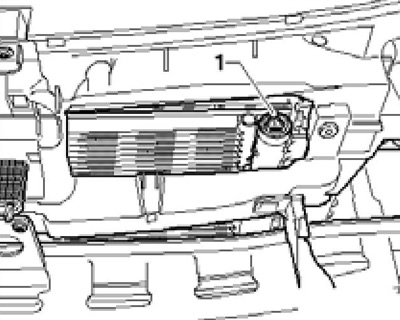

17. Извадете щепсела (1 на съпротивлението. илюстрации) и източете хладилния агент от хладилния модул.
18.17 Щепсел за касета

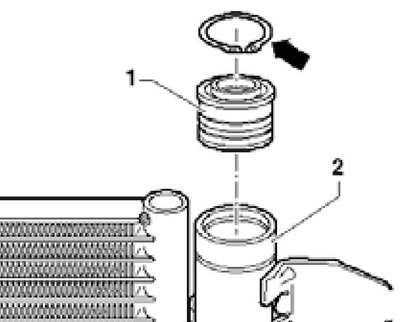

18. Натиснете уплътнителната капачка (1 на съпротивлението. илюстрации) в приемника, отстранете задържащия пръстен (стрелка) и издърпайте уплътнителния капак от кондензатора (2) с помощта на болта M12.
18.18 Уплътнителен капак (1)

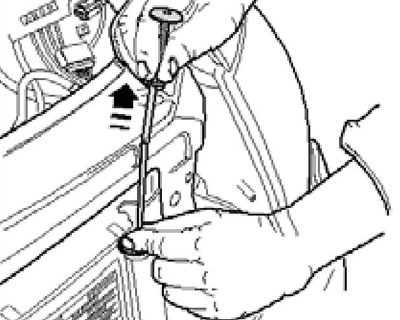

19. Отстранете торбичката със сушител от кондензатора, като използвате подходящ инструмент (виж прил. илюстрация).
18.19 Отстраняване на торбичката със сушител
20. Огънете края на 2 mm заваръчен електрод с дължина 380 mm в кука с диаметър 6 mm (1 на съпротивлението. илюстрации) и извадете патрона (2) от кондензатора.
18.20 Премахване на патрона на изпарителя (2) с помощта на извит електрод (1)
21. Поставете новата касета в кондензатора и след това поставете торбичката със сушител в кондензатора.
22. По-нататъшното инсталиране се извършва в обратен ред.
Изпарител
23. Отстранете корпуса на системата за климатичен контрол и го разглобете, като извадите изпарителя от долния му корпус (вижте раздел 15).
24. Преди да монтирате изпарителя, проверете дренажния маркуч за течове и го почистете, ако е необходимо.

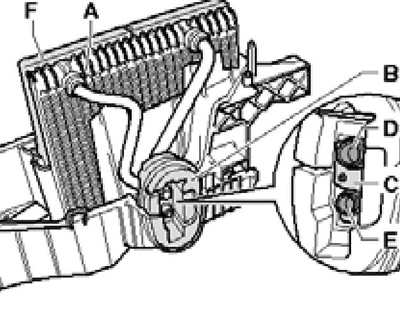

25. Уверете се, че уплътнението е (F на съпротивление илюстрации) носени по целия периметър. Поставете държача (C) с уплътнението (B) върху връзките (D и E) и поставете изпарителя (A) в долния му корпус, както е показано на илюстрацията. Когато правите това, както и когато монтирате горния корпус, внимавайте да не повредите уплътнението (F). След като свържете корпусите, проверете дали корпусите са позиционирани правилно.
18.25 Части за уплътнение на изпарителя
