Забележка: Вентилаторът "V2" е достъпен от предната дясна зона за крака.
1. Отстранете двата пластмасови болта (2 в илюстрация 15.1 Глава 1) и отстранете щита (1) на корпуса на климатичната система.
2. За да премахнете резисторния модул (при моделите със система "Climatic"), изключете съединителя му (1 на съпротивлението. илюстрации) и натиснете ключалката по посока на стрелката.

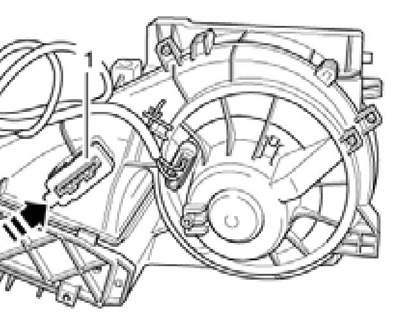

9.2 Премахване на резисторния модул
3. За да премахнете вентилатора, изключете конектора (2 на съпротивлението. илюстрации) неговото окабеляване, развийте болта (4, ако има такива), натиснете ключалката (3), завъртете вентилатора по посока на стрелката и го извадете от корпуса на климатичната система.

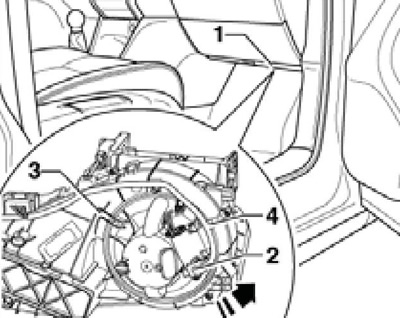

9.3 Отстраняване на вентилатора
4. За да премахнете контролния блок "J126" (при моделите със системата "Climatronic") извадете вентилатора, изключете конектора (1 на съпротивлението. илюстрации), развийте болтовете (2) и свалете контролния блок (3).

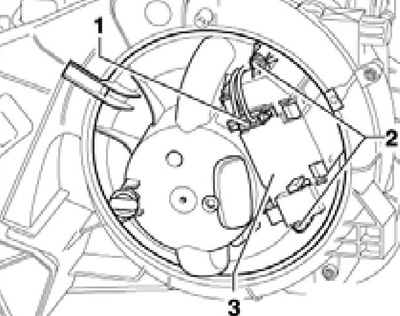

9.4 Премахване на блока за управление на вентилатора
5. Монтажът се извършва в обратен ред. Ако фиксаторът на вентилатора е повреден, сменете го с болт (4 в илюстрация 9.3) със сила 1 Nm.
