Активатор "V113" на циркулационна клапа (система "Climatic")
1. Отстранете основното отделение за съхранение (виж глава 11).

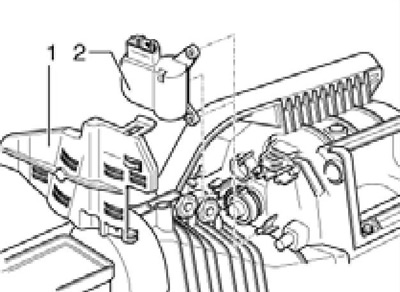

2. Отстранете капака (1 на съпротивлението. илюстрации) активатор "V113" (2), разкачете конектора му и издърпайте активатора.
12.2 Премахване на активатора V113
3. Монтажът се извършва в обратен ред. След инсталиране проверете работата на активатора.
Активатор "V425" на разпределителни и циркулационни вентили (климатроник система)
4. Отстранете основното отделение за съхранение (виж глава 11). При модели с безключов достъп, отстранете блока за управление на безключов достъп "J518".

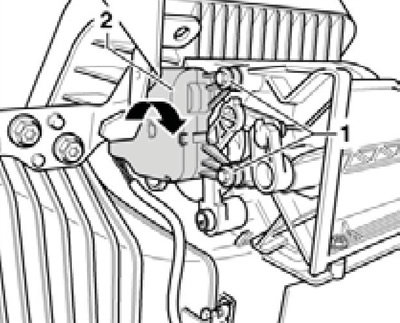

5. Отстранете болтовете (1 на съпротивлението. илюстрации), завъртете активатора "V425" (2) под ъгъл 15° по посока на стрелката, издърпайте го от ръкава и го извадете към вас. Изключете конектора на електрическото окабеляване.
Забележка: След отстраняване не променяйте позицията на клапата за циркулация.
12.5 Премахване на активатора V425

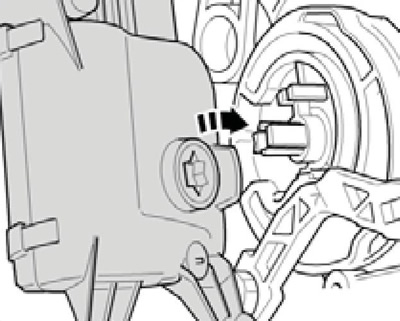

6. Монтажът се извършва в обратен ред. Активаторът се монтира върху полиедричната ос само в една позиция (виж прил. илюстрация). След инсталирането проверете работата на активатора и изпълнете функцията "Initiate basic setting" с помощта на диагностично устройство.
12.6 Инсталиране на активатора V425
Активатор "V68" на температурната клапа (система "Climatic") и активатор "V158" на лявата температурна клапа (система "Climatronic")
7. Отстранете въздуховода към лявото пространство за крака (вижте раздел 10).
8. Отстранете диагностичния интерфейс J533 от скобата в областта на кормилната колона (вижте Глава 12).

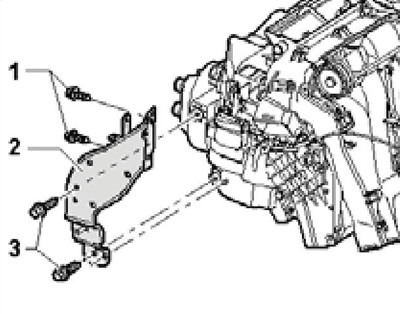

9. Отстранете болтовете (3 на съпротивлението. илюстрации).
12.9 Закрепване на скоба
Забележка: Не разхлабвайте болтовете (1) и не премахвайте скобата (2).

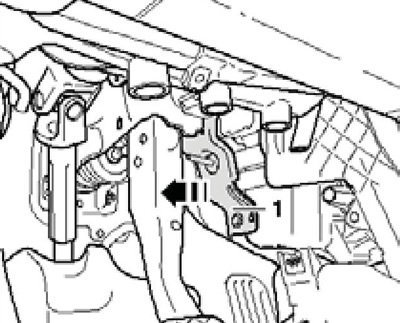

10. Натиснете скобата (1 на съпротивлението. илюстрации) по посока на педала на спирачката (стрелка) и го задръжте в това положение. Можете да фиксирате скобата със скоба.
12.10 Отместване на скоба

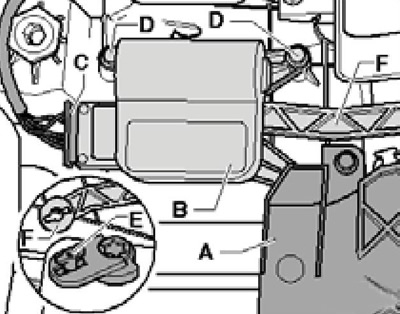

11. Обозначете щепсела на конектора (С на сопр. илюстрации) активатор, за да не го свържете случайно към друг контакт и изключете конектора. Свалете капака (A), развийте болтовете (D), свалете активатора "V68", "V158" (B) и разкачете лоста му (E) от пръта (F).
12.11 Премахване на активатора V68/V158
12. Монтажът се извършва в обратен ред. Болтове (D в илюстрация 12.11) затегнете до 1,4 Nm. След инсталирането проверете работата на активатора и изпълнете функцията "Initiate basic setting" с помощта на диагностично устройство.
Активатор "V145" (система "Климатик") или "V426" (система "Climatronic") преден разпределителен вентил
13. Отстранете арматурното табло (виж глава 11).

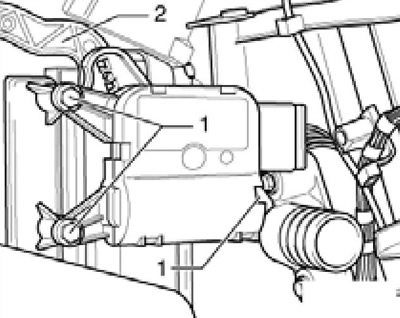

14. Изключете конектора на активатора "V426", развийте болтовете (1 на съпротивлението. илюстрации) и премахнете активатора.
12.14 Закрепване на активатора V426 (V147)
15. Монтажът се извършва в обратен ред. След инсталирането проверете работата на активатора и изпълнете функцията "Initiate basic setting" с помощта на диагностично устройство.
Активатор "V159" на дясната температурна клапа (система "Climatronic")
16. Отстранете основното отделение за съхранение (виж глава 11).

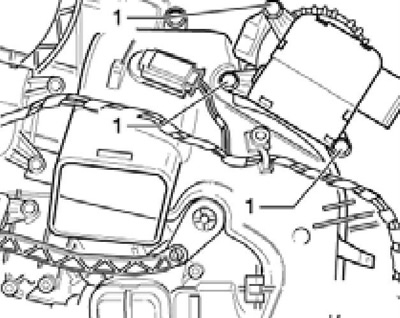

17. Отстранете болтовете (1 на съпротивлението. илюстрации), извадете активатора, разкачете конектора му и откачете опората (2) от него.
12.17 Премахване на активатора V159
18. Монтажът се извършва в обратен ред. След инсталирането проверете работата на активатора и изпълнете функцията "Initiate basic setting" с помощта на диагностично устройство.
Активатор "V107" на клапата за издухване на стъкло (система "Climatronic")
Статия, препечатана от уебсайта: SkodaBook.ru
19. Отстранете арматурното табло (виж глава 11).
20. Отстранете въздуховода към лявото пространство за крака (вижте раздел 10).
21. Отстранете диагностичния интерфейс J533 (вижте Глава 12).
22. Отстранете болтовете (1 и 3 в илюстрация 12.9) и отстранете скобата (2).

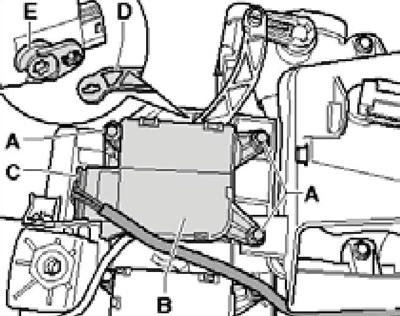

23. Обозначете щепсела на конектора (С на сопр. илюстрации) активатор, за да не го свържете случайно към друг контакт и изключете конектора. Развийте болтовете (A), свалете активатора "V107" (B) и разкачете лоста му (E) от пръта (D).
12.23 Премахване на активатора V107
24. Монтажът се извършва в обратен ред. Болтове (1 в илюстрация 12.9) затегнете до 10 Nm. След инсталирането проверете работата на активатора и изпълнете функцията "Initiate basic setting" с помощта на диагностично устройство.
