Агульны выгляд
1. Пракладка галоўкі блока цыліндраў 2. Установачныя ўтулкі 3. Галоўка блока цыліндраў 4. Накіроўвалыя штыфты 5. Пракладка 6. Пракладка 7. Корпус размеркавальных валаў 8. Вінт мацавання 9. Вінт мацавання
Паслядоўнасць і момант зацяжкі нітаў мацавання галоўкі блока цыліндраў
Паглядзіце арыгінал на сайце: SkodaBook.ru
Заўвага:
- Заўсёды пасля разборкі неабходна замяняць ніты мацавання, якія неабходна дацягваць дадаткова на вызначаны кут.

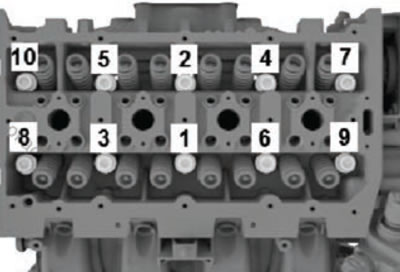

- Ніты мацавання галоўкі блока цыліндраў зацягваюцца ў некалькі падыходаў, у паслядоўнасці, паказанай на малюнку ніжэй.
| Падыход | Момант зацяжкі, Н·м |
| 1 | 40 Н·м |
| 2 | 90° |
| 3 | 90° |
| 4 | 90° |

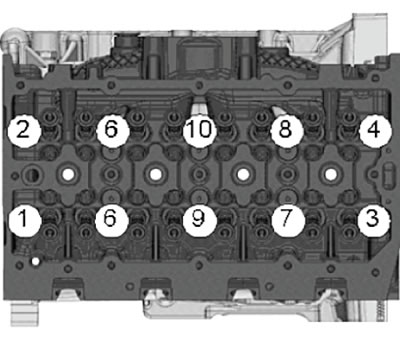

Паслядоўнасць адкручвання нітаў мацавання галоўкі блока цыліндраў
