Зміст: Загальний вигляд ⬇ Послідовність та момент затягування…⬇ Послідовність відкручування болтів…⬇

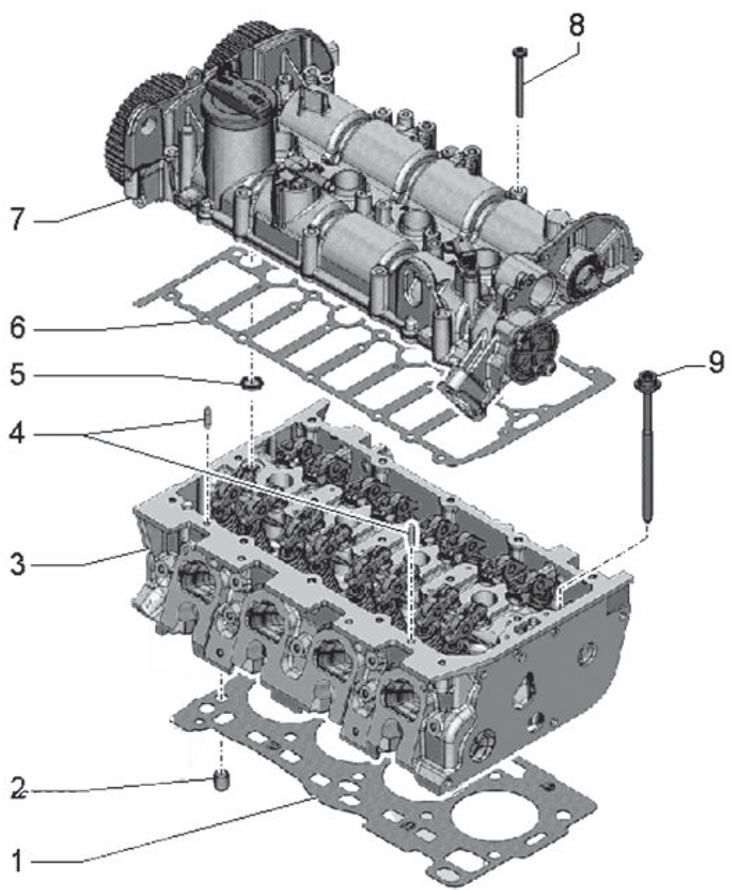

Загальний вигляд
1. Прокладка головки блоку циліндрів 2. Установчі втулки 3. Головка блоку циліндрів 4. Напрямні штифти 5. Прокладка 6. Прокладка 7. Корпус розподільних валів 8. Гвинт кріплення 9. Гвинт кріплення
Послідовність та момент затягування болтів кріплення головки блоку циліндрів
Примітка:
- Завжди після розбирання необхідно замінювати болти кріплення, які необхідно дотягувати додатково на певний кут.
- Болти кріплення головки блоку циліндрів затягуються в кілька підходів, послідовності, вказаної на малюнку нижче.
| Підхід | Момент затяжки, Н·м |
| 1 | 40 Н·м |
| 2 | 90° |
| 3 | 90° |
| 4 | 90° |
Послідовність відкручування болтів кріплення головки блоку циліндрів
