Komponente

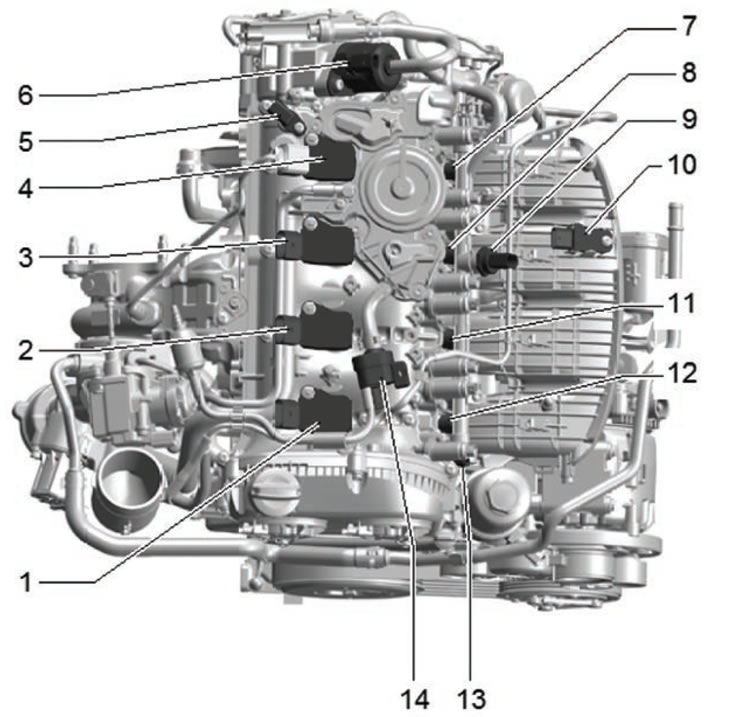

1. Zavojnica paljenja br. 1;2. Zavojnica paljenja br. 2; 3. Zavojnica paljenja br. 3; 4. Zavojnica paljenja br. 4; 5. Hallov senzor 3; 6. Ventil za regulaciju tlaka goriva; 7. Injektor goriva, cilindar 4; 8. Injektor goriva, cilindar 3; 9. Senzor tlaka goriva, niskotlačni vod; 10. Senzor temperature usisnog zraka sa senzorom tlaka u usisnoj grani; 11. Injektor goriva, cilindar 2; 12. Injektor goriva, cilindar 1; 13. Potenciometar za zaklopku usisne grane; 14. Elektromagnetski ventil apsorpcijskog filtera.

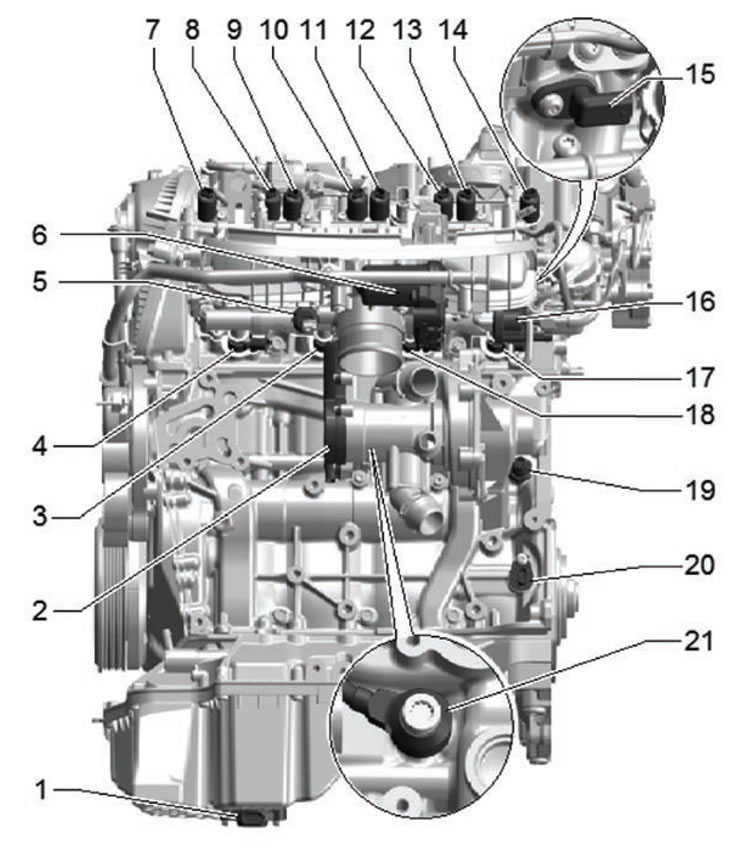

1. Senzor razine i temperature motornog ulja; 2. Aktuator kontrole temperature motora; 3. Injektor goriva, cilindar 2; 4. Injektor goriva, cilindar 1; 5. Senzor tlaka goriva; 6. Modul za upravljanje leptirom gasa; 7. Element za podešavanje 1 za podešavanje bregaste osovine; 8. Element za podešavanje 2 za podešavanje bregaste osovine; 9. Element za podešavanje 3 za podešavanje bregaste osovine; 10. Element za podešavanje 4 za podešavanje bregaste osovine; 11. Element za podešavanje 5 za podešavanje bregaste osovine; 12. Element za podešavanje 6 za podešavanje bregaste osovine; 13. Element za podešavanje 7 za podešavanje bregaste osovine; 14. Element za podešavanje 8 za podešavanje bregaste osovine; 15. Hallov senzor; 16. Zaklopni ventil usisne grane; 17. Injektor goriva, cilindar 4; 18. Injektor goriva, cilindar 3; 19. Senzor tlaka motornog ulja; 20. Senzor brzine radilice; 21. Senzor detonacije.

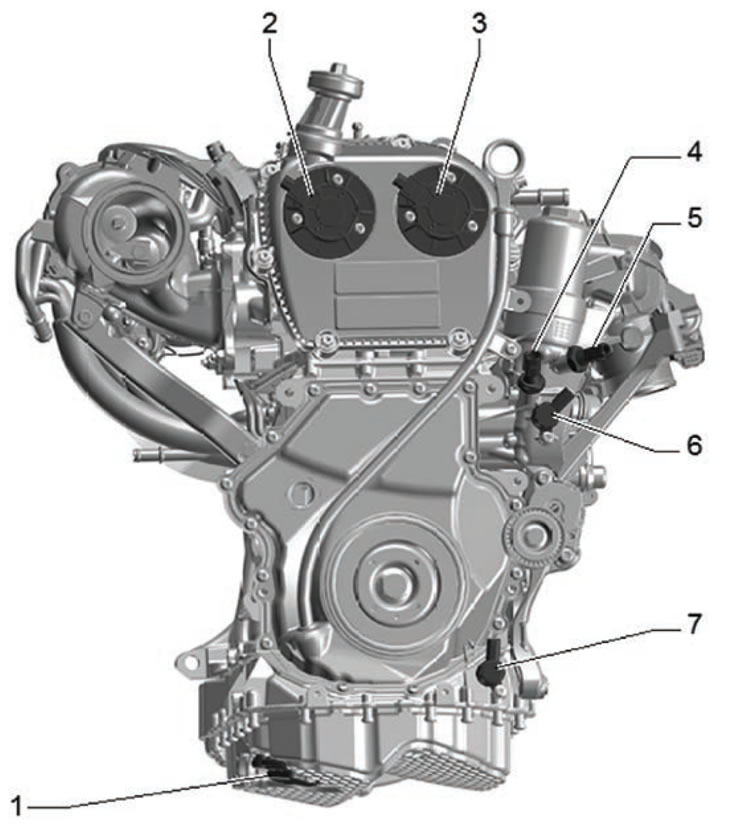

1. Senzor razine i temperature motornog ulja; 2. Modul ventila 1 faznog pomicača bregaste osovine na izlazu; 3. Regulacijski ventil faznog pomicača 1; 4. Senzor tlaka motornog ulja; 5. Senzor tlaka motornog ulja prilikom resetiranja; 6. Upravljački ventil mlaznice ulja za hlađenje klipa; 7. Nepovratni ventil tlaka motornog ulja.

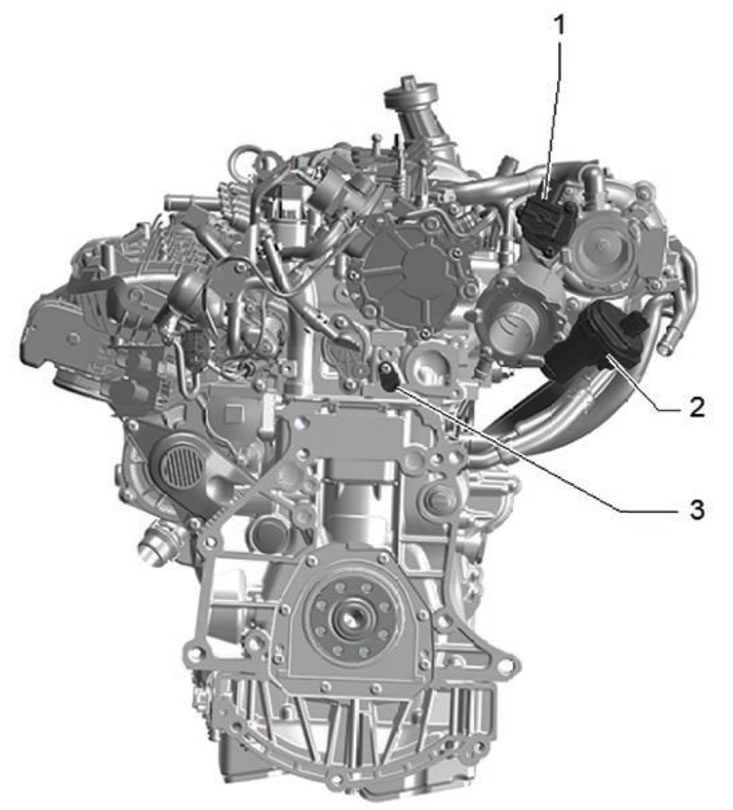

1. Premosni ventil turbopunjača; 2. Regulator tlaka prednabijanja; 3. Senzor temperature rashladne tekućine.
