Uklanjanje
Napomena: Ne skidajte injektore goriva dok se motor ne ohladi.
1. Uklonite sklop usisne grane (za više detalja pogledajte odgovarajući odjeljak u poglavlju "Usisni i ispušni sustav").
2. Uklonite sklop razvodnika goriva (za više detalja pogledajte odgovarajući odjeljak u ovom poglavlju).

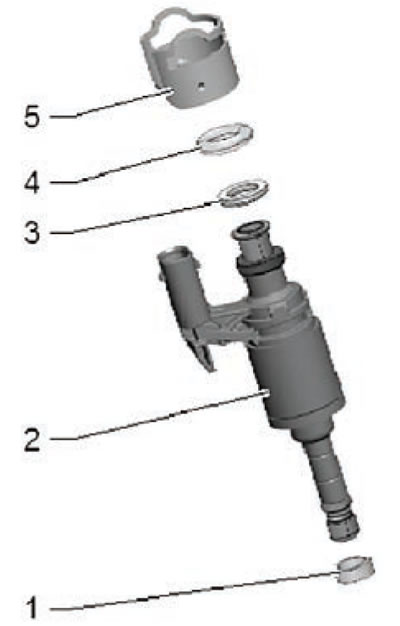

3. Uklonite brtveni prsten (4) s injektora goriva (2) kao što je prikazano na donjoj slici.
4. Odspojite konektore ožičenja s mlaznica goriva.

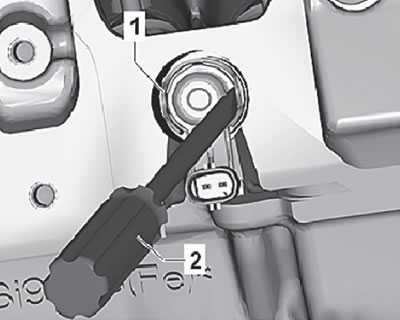

5. Pomoću odvijača (2) podignite i uklonite poklopce (1) prikazane na donjoj slici.

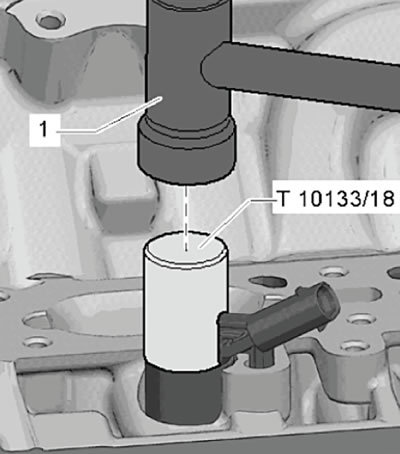

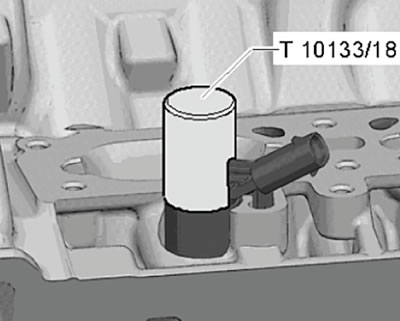

6. Pritisnite posebnu čahuru (T10133/18) na injektor goriva, kao što je prikazano na donjoj slici.
7. Pažljivo udarite čekićem nekoliko puta po posebnoj čahuri kako biste otpustili mlaznicu goriva, kao što je prikazano na donjoj slici.
Bilješka:
- Za uklanjanje injektora goriva koristite momentni ključ.
- Postavite ograničenje momenta na moment ključu na 5 Nm.

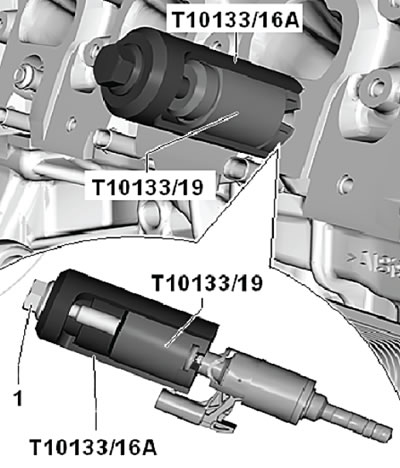

8. Ugradite poseban izvlakač (T10133/19) u udubljenje na injektoru goriva, kao što je prikazano na donjoj slici.
9. Ugradite poseban uređaj na izvlakač (T10133/16A), kao što je prikazano na slici ispod.
10. Zategnite vijak (1) kako biste istisnuli mlaznicu goriva iz glave cilindra.
11. Ako ograničenje od 5 Nm nije dovoljno za istiskivanje injektora goriva iz glave cilindra. Potrebno je ponoviti gore opisanu operaciju pomoću posebnog uređaja (T10133/18).
12. Ponovite postupke uklanjanja za svaki injektor.
Bilješka:
- Ako hitni uvjeti nisu ispunjeni (dani trenutak) mlaznice goriva, mogu biti oštećene.
- Uvijek zamijenite brtvene prstenove komore za izgaranje nakon uklanjanja injektora goriva.
13. Uklonite sklop brtve usisnog razvodnika.
Rastavljanje injektora

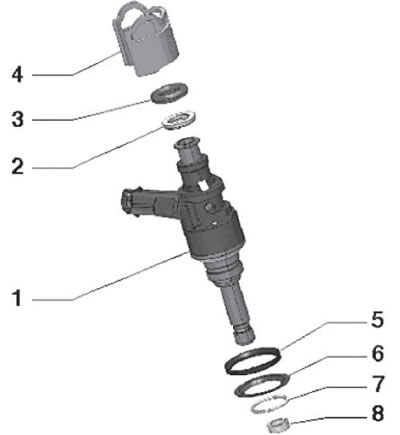

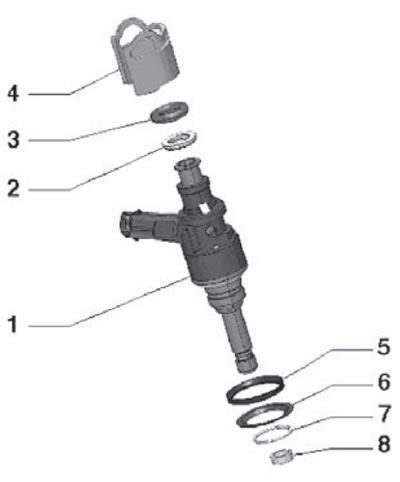

1. Povucite i uklonite potporni prsten (4) i odstojni prsten (2) s injektora goriva (1) kao što je prikazano na donjoj slici.
2. Uklonite zadržni prsten (7) i gornji brtveni disk (5), a zatim uklonite donji brtveni disk (6), kao što je prikazano na donjoj slici.
3. Pažljivo uklonite brtveni prsten komore za izgaranje (8). U tu svrhu prikladnim nožem pažljivo odrežite prsten i uklonite ga s injektora.
Napomena: Provjerite i uvjerite se da uzorak na injektoru goriva nije oštećen. Ako se otkrije bilo kakvo oštećenje uzorka, injektor goriva mora se zamijeniti.
Sastavljanje i ugradnja injektora

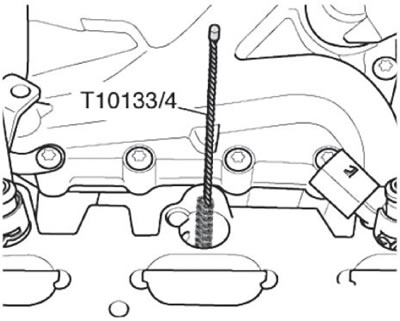

1. Pomoću posebne najlonske četke očistite rupe u glavi cilindra za ugradnju mlaznica goriva, kao što je prikazano na donjoj slici.
Bilješka:
- Uvijek zamijenite brtveni prsten i prsten komore za izgaranje nakon rastavljanja.
- Zamijenite odstojni prsten injektora goriva ako je oštećen.
2. Ako će se mlaznica goriva ponovno koristiti, potrebno je ukloniti sve naslage ugljika s područja gdje je ugrađen prsten komore za izgaranje čistom krpom.
3. Ugradite specijalni alat (T10133/5) zajedno s novim prstenom komore za izgaranje (1) na mlaznicu goriva (2) kao što je prikazano na donjoj slici.

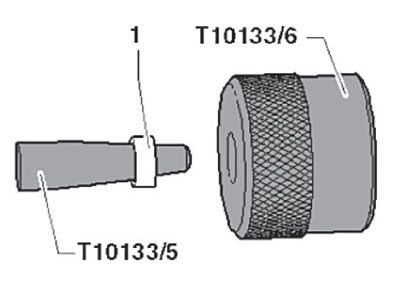

4. Postavite brtveni prsten komore za izgaranje na montažni konus (T10133/5) i pomaknite ga pomoću posebne čahure (T10133/6) što je dalje moguće duž konusa, kao što je prikazano na donjoj slici.

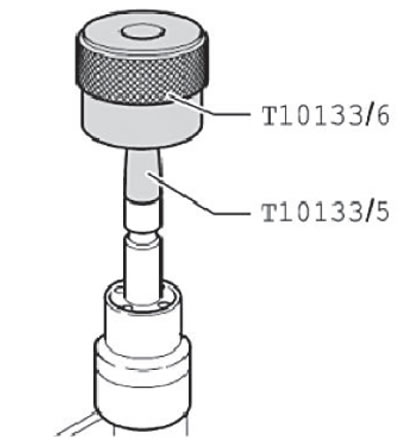

5. Okrenite sklop čahure (T10133/6), pomaknite ga i ugradite brtveni prsten komore za izgaranje u udubljenje, kao što je prikazano na donjoj slici.
Napomena: Prilikom postavljanja brtvenog prstena komore za izgaranje na injektor goriva, prsten se širi.
(Materijal objavljen na web stranici SkodaBook)

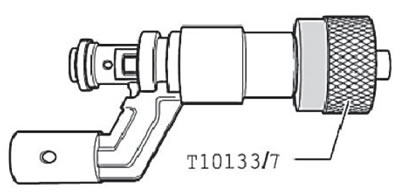

6. Pritisnite kalibracijski trn (T10133/7) pažljivo ga okrećući (unutar pola okreta), dok se ne zaustavi na injektoru goriva, kao što je prikazano na slici ispod.
7. Okrenite kalibracijski trn (T10133/7) u suprotnom smjeru.
8. Pritisnite kalibracijski trn (T10133/8) pažljivo ga okrećući (unutar pola okreta), dok se ne zaustavi na injektoru goriva, kao što je prikazano na slici ispod.
9. Okrenite kalibracijski trn (T10133/8) u suprotnom smjeru.
10. Ugradite potporni prsten (4) i odstojni prsten (2) na injektor goriva (1) kao što je prikazano na donjoj slici.
11. Prije ugradnje injektora goriva (1), nanesite svježe motorno ulje na novi brtveni prsten (3).
Napomena: Ne nanosite motorno ulje na brtveni prsten komore za izgaranje.
12. Ugradite i pritisnite mlaznicu goriva u otvor u glavi cilindra dok se ne zaustavi (na glavi cilindra ili u otvoru za ugradnju injektora goriva ne smije biti ulja ili drugih zapaljivih ili mazivih materijala). Budite izuzetno oprezni prilikom ugradnje injektora goriva u glavu cilindra kako biste osigurali da su injektori pravilno postavljeni.
Bilješka:
- Mlaznicu treba instalirati bez poteškoća i bez primjene velike sile. Ako je potrebno, pričekajte dok se debljina prstena komore za izgaranje ne smanji pod tlakom i ne poprimi oblik uzorka.
- Budite izuzetno oprezni s pravilnom ugradnjom injektora goriva u glavu cilindra.
Napomena: Priključci električnog konektora injektora goriva moraju biti ugrađeni u udubljenja glave cilindra.
13. Ugradite sklop razvodnika goriva (za više detalja pogledajte odgovarajući odjeljak u ovom poglavlju).
14. Ugradite sklop usisnog razvodnika (za više detalja pogledajte odgovarajući odjeljak u poglavlju "Usisni i ispušni sustav").
15. Spojite posebnu opremu za skeniranje na dijagnostički konektor i obrišite pogreške inicijalizacije injektora goriva.
16. Isključite paljenje.
