Az ajtózár eltávolítása és beszerelése (Skoda Kodiaq NS7)

Eltávolítás

1. Távolítsa el az első ajtó díszlécének egységét (további részletekért lásd a fejezet vonatkozó szakaszát).

2. Távolítsa el az elülső ajtó burkolatát (további részletekért lásd a fejezet vonatkozó szakaszát).

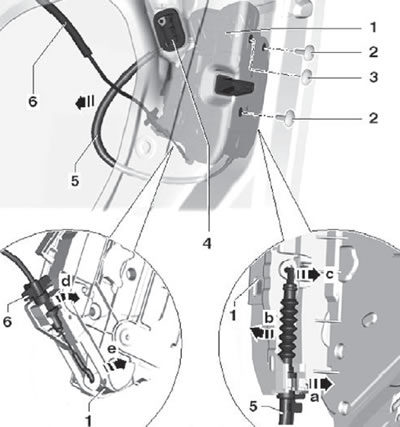

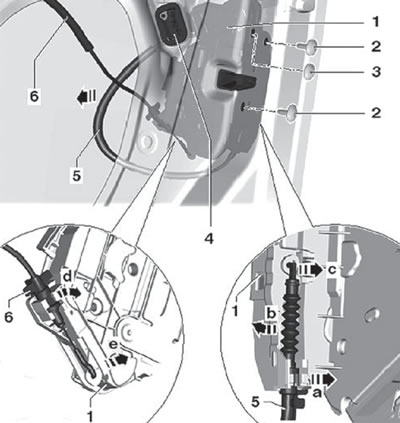

3. Távolítsa el a dugót (3) az ajtóból, az alábbi ábrán látható módon.

4. Válassza le a kábelköteg csatlakozóját (4) az alábbi ábrán látható módon.

5. Csavarja ki az alábbi ábrán látható rögzítőcsavarokat (2).

6. Távolítsa el az elülső ajtó zárszerkezetét (1) az alábbi ábrán látható módon.

Megjegyzés: Szükség esetén válassza le a bowdenhuzalt a zárról.

7. Válassza le a bowdenhuzalt a rögzítőkonzolról. Ehhez:

• Hajlítsa meg az alábbi ábrán látható bowden-huzalt (5) 45°-os szögben, és vegye le a rögzítőkonzolról (a nyíl) az alábbi ábrán látható módon.
• Forgassa el a bowdenhuzalt (b nyíl), amíg az ki nem oldódik az ajtózár (1) reteszéből (c nyíl), az alábbi ábrán látható módon

8. Válassza le a bowdenhuzalt a zárról. Ehhez:

Az erőforrásból másolt információk [SKODABOOK]

• Hajlítsa meg a bowdenhuzalt (6) 45°-os szögben, és vegye ki a konzolból az alábbi ábrán látható módon.
• Forgassa el a bowdenhuzalt (d nyíl), amíg az ki nem oldódik az ajtózár (1) reteszéből (e nyíl), az alábbi ábrán látható módon.

Telepítés

1. A beszerelést a leszerelés fordított sorrendjében végezzük.

2. Húzza meg a rögzítőcsavart (2) 20 Nm nyomatékkal.

Megjegyzés: Rendkívül fontos az ajtózár működésének ellenőrzése; ellenkező esetben, ha a Bowden-huzalok nincsenek megfelelően csatlakoztatva, az ajtó egyszerűen nem nyílik ki.
