Celkový vzhľad
1. Montážna skrutka; 2. Hallov senzor; 3. Tesniaci krúžok; 4. Veko; 5. Tesniaca manžeta vačkového hriadeľa; 6. Teleso vačkového hriadeľa; 7. Montážna skrutka; 8. Tesniaci krúžok; 9. Veko; 10. Upevňovacia skrutka, uťahovací moment: 8 Nm; 11. Upevňovacia skrutka, uťahovací moment: 8 Nm; 12. Riadiaci ventil vačkového hriadeľa sacích otvorov; 13. Tesniaci krúžok; 14. Montážna skrutka; 15. Telo; 16. Vodiaci kolík; 17. Tesniaci krúžok; 18. Spätný ventil, uťahovací moment pri inštalácii: 50 Nm; 19. Fázový menič; 20. Trecia podložka; 21. Vodiaci kolík; 22. Výpustný ventil; 23. Vstupný ventil; 24. Hlava valcov; 25. Tesnenie drieku ventilu; 26. Pružina ventilu; 27. Podložka opornej pružiny ventilu; 28. Praskače ventilov; 29. Hydraulický kompenzátor ventilu; 30. Valčekový posúvač; 31. Zádržné zariadenie.

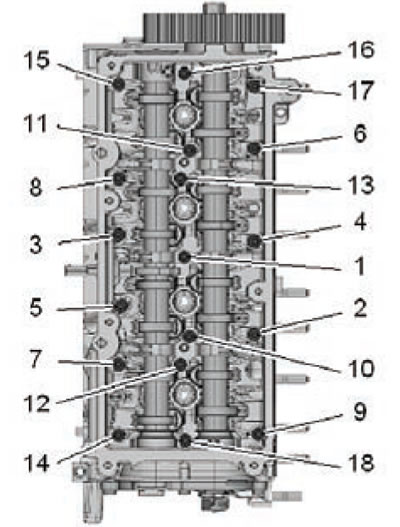

Poradie a uťahovacie momenty skrutiek telesa vačkového hriadeľa
[Informácie publikované na webovej stránke Skodabook.ru]
Upevňovacie skrutky telesa vačkového hriadeľa sa uťahujú v dvoch krokoch v poradí znázornenom na obrázku nižšie.
- Prvý prístup: utiahnite všetky montážne skrutky rukou, kým sa nezastavia.
- Druhý prístup: utiahnite upevňovacie skrutky krútiacim momentom 10 Nm.
