Общ вид

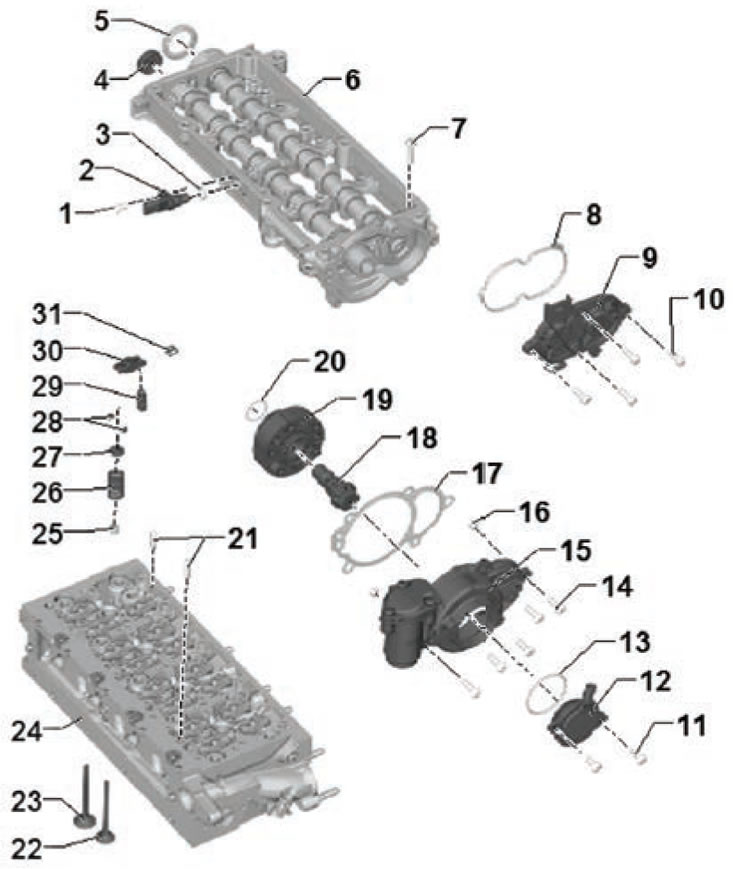

1. Монтажен болт; 2. Сензор на Хол; 3. Уплътнителен пръстен; 4. Капак; 5. Уплътнителен маншет на разпределителния вал; 6. Корпус на разпределителния вал; 7. Монтажен болт; 8. Уплътнителен пръстен; 9. Капак; 10. Закрепващ болт, въртящ момент на затягане: 8 Nm; 11. Закрепващ болт, въртящ момент на затягане: 8 Nm; 12. Клапан за управление на всмукателния разпределителен вал; 13. Уплътнителен пръстен; 14. Монтажен болт; 15. Тяло; 16. Водещ щифт; 17. Уплътнителен пръстен; 18. Възвратен клапан, въртящ момент на затягане при монтаж: 50 Nm; 19. Фазов превключвател; 20. Фрикционна шайба; 21. Водещ щифт; 22. Изпускателен клапан; 23. Входен клапан; 24. Цилиндрова глава; 25. Уплътнение на клапана; 26. Пружина на клапана; 27. Шайба за опора на пружината на клапана; 28. Крекери за клапани; 29. Хидравличен компенсатор на клапана; 30. Ролков бутач; 31. Фиксатор.
Последователност и моменти на затягане на болтовете на корпуса на разпределителния вал
Монтажните болтове на корпуса на разпределителния вал се затягат на два етапа в последователността, показана на фигурата по-долу.
- Първи подход: затегнете всички монтажни болтове, докато спрат на ръка.
- Втори подход: затегнете монтажните болтове с въртящ момент от 10 Nm.
