Kontrola opotrebovania poistných krúžkov synchronizátora pre 1., 2. a 3. prevodový stupeň
Nainštalujte poistný krúžok synchronizátora, vonkajší krúžok (krúžok) a vnútorný krúžok na kužeľ hnaného ozubeného kolesa a zmerajte veľkosť (a) pomocou spárovej mierky.
| Veľkosť "a" | Prijatie nových dielov | Limit opotrebenia |
| 1., 2. a 3. prevodový stupeň | 1,2...1,8 mm | 0,5 mm |

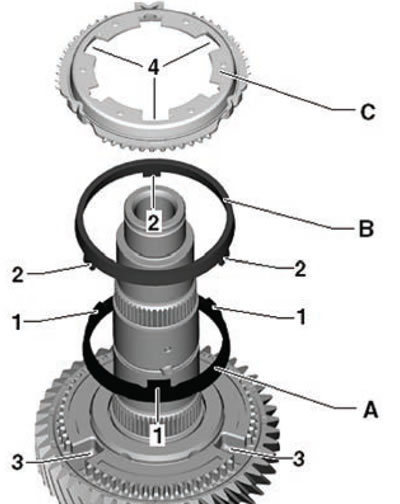

- Nasaďte vnútorný krúžok (A) na hnané ozubené koleso (3).
- Umiestnite vonkajší krúžok (B) podľa obrázka nižšie. Výstupky (2) vonkajšieho krúžku (B) musia zasahovať do vybrania hnaného ozubeného kolesa (3).
- Nainštalujte poistný krúžok synchronizátora (C). Výstupky unášača (1) vnútorného krúžku (A) musia vojsť do hlbších vybraní (4) poistného krúžku synchronizátora (C).
