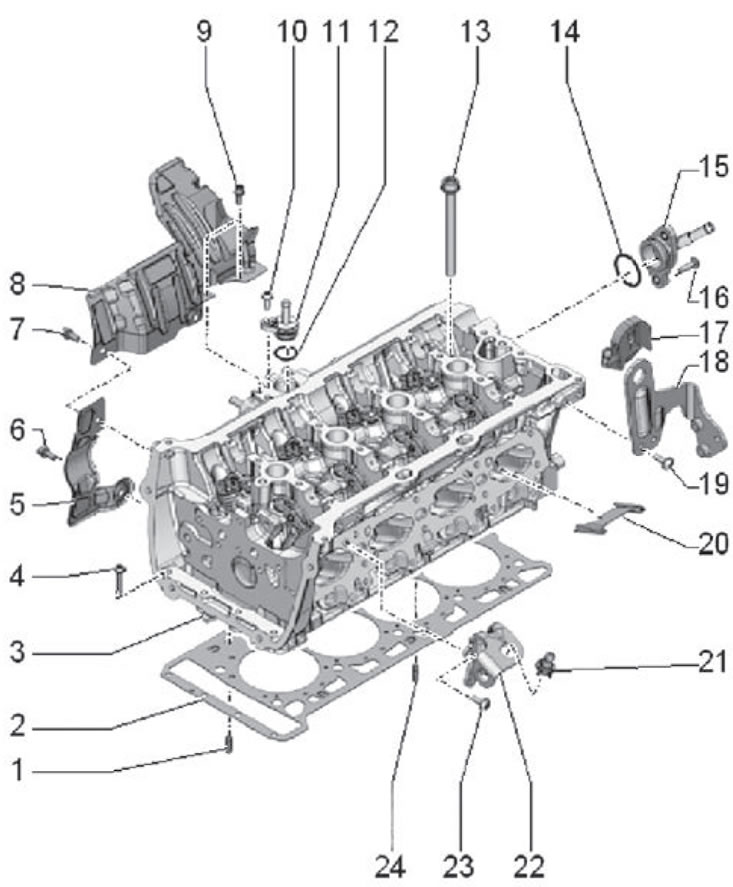

1. Настановний палець; 2. Прокладання головки блоку циліндрів; 3. Головка блоку циліндрів у зборі; 4. Гвинт кріплення; 5. Термоізоляційне покриття; 6. Гвинт кріплення, момент затягування при встановленні 9 Н·м; 7. Гвинт кріплення, момент затягування при встановленні 9 Н·м; 8. Термоізоляційне покриття; 9. Гвинт кріплення, момент затягування при встановленні 9 Н·м; 10. Термоізоляційне покриття; 11. Сполучний штуцер; 12. Кільце ущільнювача; 13. Болт кріплення головки блоку циліндрів; 14. Кільце ущільнювача; 15. Підвідний штуцер; 16. Гвинт кріплення, момент затягування при встановленні 9 Н·м; 17. Опора; 18. Монтажна вуха; 19. Болт кріплення, момент затягування при встановленні 8 Н·м + додатково довернути на кут 90°; 20. Роздільна пластина; 21. Кульовий палець; 22. Монтажна вуха; 23. Болт кріплення, момент затягування при встановленні 8 Н·м + додатково довернути на кут 90°; 24. Настановний палець

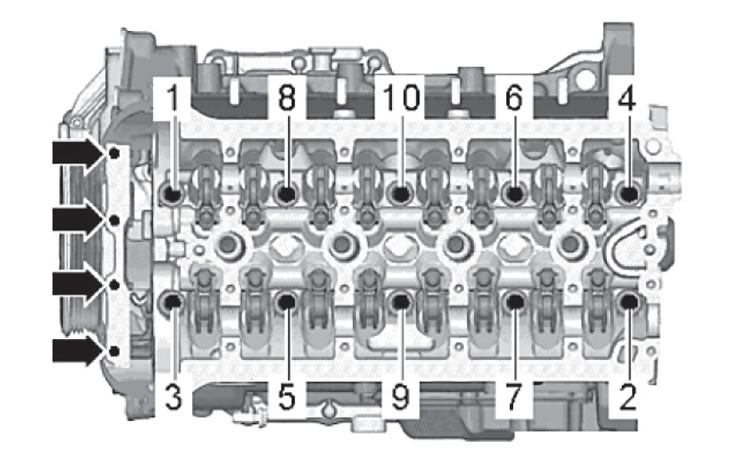

Послідовність відкручування болтів кріплення головки блоку циліндрів

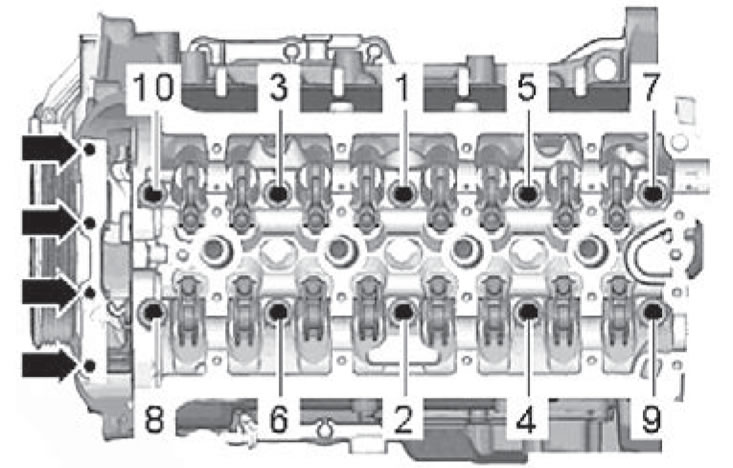

Послідовність та момент затягування болтів кріплення головки блоку циліндрів
Затягнути болти кріплення головки блоку циліндрів у послідовності вказаної на малюнку нижче в декілька підходів:
- 1. Затягнути болти кріплення з моментом затягування 50 Нм.
- 2. Довернути додатково болти кріплення на кут 90°.
- 3. Довернути додатково болти кріплення на кут 90°.
- 4. Затягнути гвинти кріплення (стрілки) з моментом затягування 8 Н·м.
- 5. Повернути гвинти кріплення (стрілки) додатково на кут 90°.
