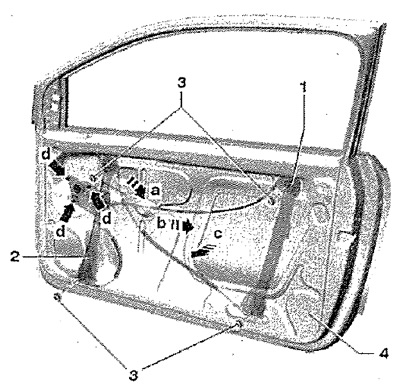

Снять облицовку передней двери. Снять стекло двери. Снять электродвигатель стеклоподъёмника. Отвернуть гайки «3». Разблокировать фиксаторы катушки с тросиком -см. стрелки d- и утопить в двери. Стеклоподъёмник «1» утопить в двери и немного повернуть в направлении -стрелки а-. Вынуть стеклоподъёмник через проем в двери «стрелка b» и «стрелка с».
Установка

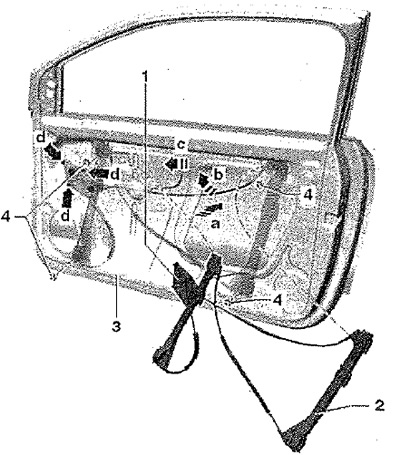

Завести стеклоподъёмник «2» через проем в двери «стрелка а». Подвести стеклоподъёмник к его месту установки «стрелка b». Просунуть через двери резьбовые шпильки стеклоподъёмника «стрелка с» и затянуть гайки «4». Момент затяжки: 8 Нм. Вставить барабан «1» в отверстия двери до фиксации защёлок -стрелка d-.
Снятие и установка направляющей стекла
Указание: При демонтаже не перегибать уплотнитель стекла!
Снять наружное зеркало. Опустить стекло двери в крайнее нижнее положение. Отсоединить направляющую стекла от стойки и вывернуть винты «2».

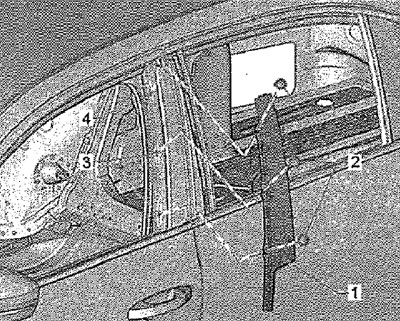

Снять облицовку стойки В «1».

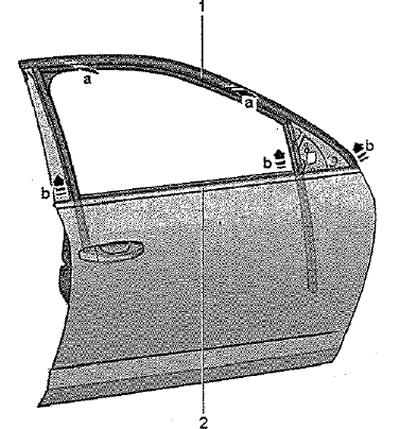

Изнутри отвести рабочую кромку направляющей стекла «1» от фланца двери. Равномерно отсоединить направляющую стекла «1» от фланца двери по всему периметру «стрелка а». Вынуть направляющую стекла «1» из креплений -стрелки b-.
Установка

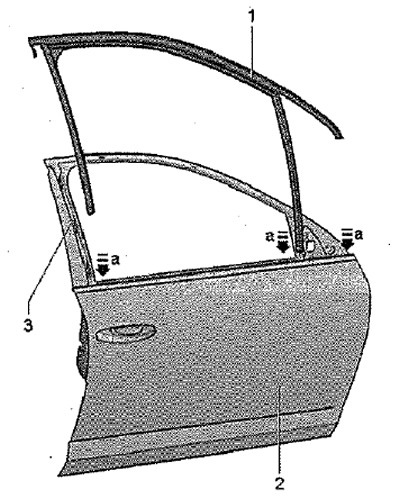

Вставить направляющую стекла в крепления «стрелка а». Равномерно прижать направляющую стекла по всему периметру к фланцу двери «3». Изнутри прижать направляющую стекла к фланцу двери «3». Отсоединить направляющую стекла в полости стойки. Установить облицовку стойки «1» и ввернуть винты «2» (2,5 Нм). Прижать направляющую стекла к фланцу двери в полости стойки.
Указание: При монтаже направляющей стекла следить за равномерной посадкой (шум ветра).
