Снятие и установка ручки двери

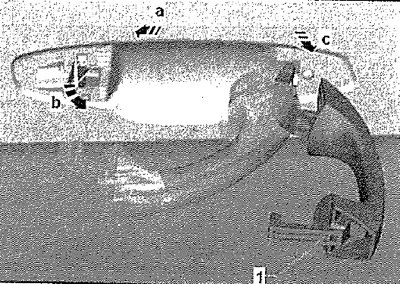

Снять личинку замка или её крышку. Немного оттянуть ручку «1» назад «стрелка а» из гнезда в корпусе ручки. Отвести ручку по «стрелке b». Держа ручку под прямым углом к двери «стрелка а», извлечь её из корпуса «2».
Установка

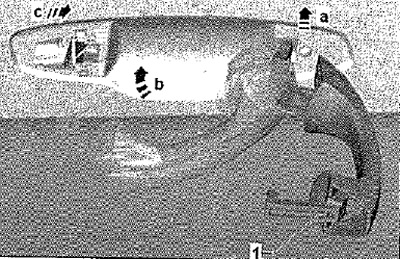

Вставить ручку двери «1» в правом углу «см. стрелку b» в опорную скобу. Завести ручку «1» в дверь «стрелка b». С усилием вдавить ручку вперёд «стрелка с» в гнездо корпуса. Установить личинку замка или её крышку. Затем обязательно проверить работу замка при открытой двери.
Снятие и установка замка двери

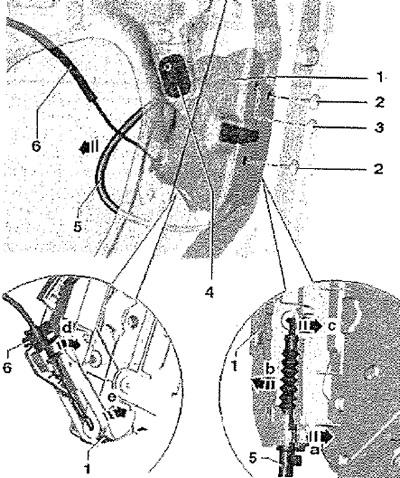

Снять облицовку передней двери. Снять крышку. Поддеть и снять колпачок «3». Отсоединить разъём «4». Снять личинку замка. Вывернуть винты «2». Вынуть из двери замок «1».
Указание: Если это необходимо для выполнения дальнейших работ, трос можно отсоединить.
Отсоединение троса от опорной скобы
Повернуть трос «5» на 451 и вынуть его из крепления «стрелка а». Повернуть трос «стрелка b» настолько, чтобы его можно было отцепить от проушины в дверном замке (поз.1) «стрелка с».
Отсоединение троса от привода внутренней ручки двери
Повернуть трос привода «6» на 45° и вынуть из держателя. Повернуть трос «стрелка d» настолько, чтобы его можно было отцепить от проушины в дверном замке (поз.1) «стрелка е».
Установка
Установка в обратном порядке. Момент затяжки винтов (поз. 2): 20 Нм. Затем необходимо обязательно проверить работу замка, так как при неправильной установке и фиксации тросов замок может не открыться.
