Снятие и установка датчика удара фронтальной подушки безопасности
Внимание! Во время работ с подушками безопасности соблюдать общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ.

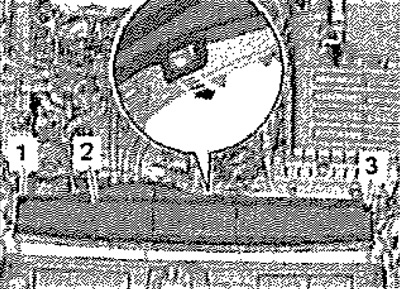

Открыть капот. Вывернуть винты -1, 3-. Отпереть фиксатор «стрелка», снять крышку «2».
 |  |

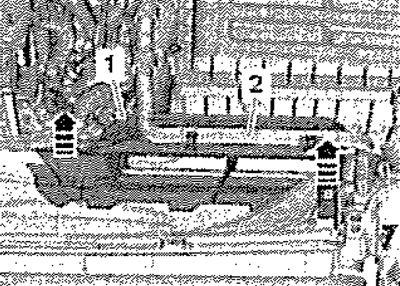

При необходимости отвести в сторону шланг системы охлаждения «2» (зависит от двигателя). Отпереть фиксаторы «стрелки», отсоединить верхнюю часть воздуховода «1».

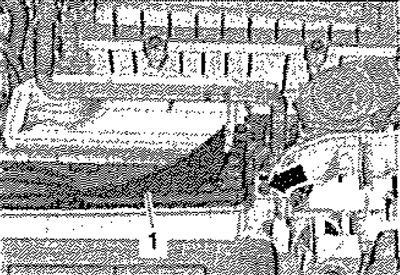

Вывернуть винты слева и справа «стрелки». Отсоединить и снять нижнюю часть воздуховода «1».

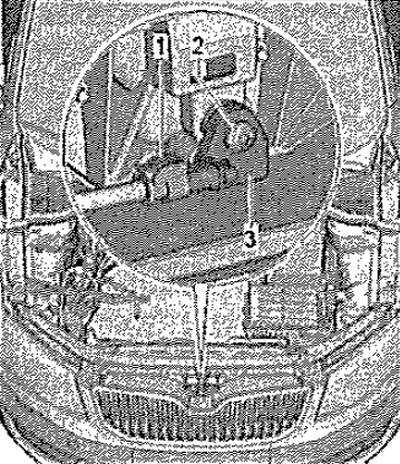

Вывернуть винт «2» и снять с передней несущей панели датчик удара «3» для фронтальной подушки безопасности. Отсоединить разъём «1».

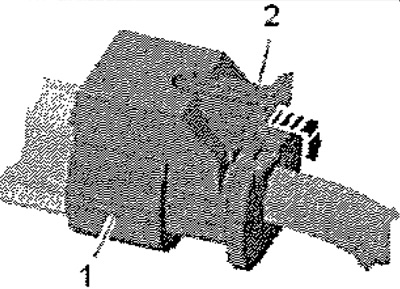

Для этого выдвинуть и нажать фиксатор «2» «стрелка», отсоединить разъём «1» от датчика удара.
 |  |
Установка

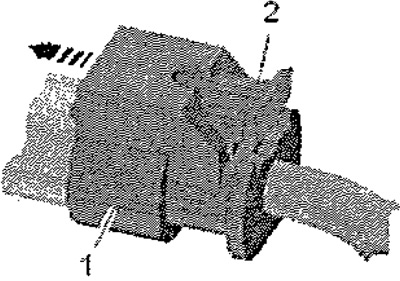

Подсоединить разъём «1» к датчику удара «стрелка» до слышимой фиксации. Нажать на фиксатор «2», чтобы разъём застопорился.
Установка в обратном порядке.
Указание: Проверить, чтобы разъём был хорошо подсоединён и зафиксировался со слышимым щелчком. Следить за тем, чтобы провода нигде не были пережаты.
Включить зажигание. Подсоединить клеммы АКБ.
Снять и установить датчик столкновения передней боковой НПБ

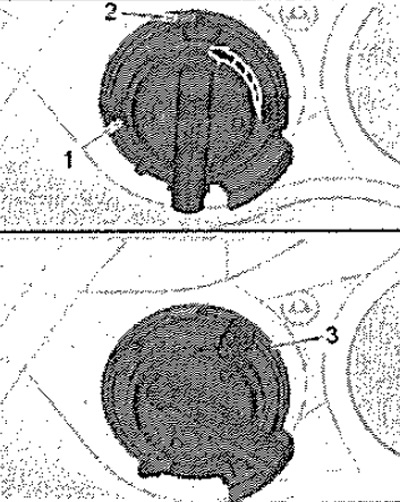

Снять облицовку передней двери. Выдвинуть и нажать фиксатор «2» «стрелка» отсоединить разъём «1» от датчика удара. Разблокировать фиксатор «2» и повернуть крепление датчика удара «1» против часовой стрелки примерно на 45° «стрелка». Вынуть датчик «3» через проём двери.
Установка
Внимание! Соблюдать правила обращения с датчиками удара (давления) для передних боковых подушек безопасности. Для безупречной работы датчика удара (давления) необходимо обеспечить герметичность двери. Проверить правильность положения уплотнителя «2». При обнаружении повреждений или деформации заменить датчик удара.

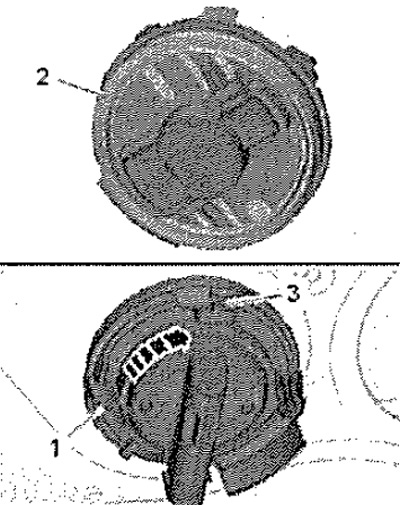

Проверить правильность положения уплотнителя «2». При наличии повреждений или деформаций заменить датчик удара новым. Вставить датчик удара в проем двери, так чтобы выемки датчика зафиксировались на кромке проема. Повернуть крепление «1» датчика удара по часовой стрелке «стрелка». Фиксатор «3» должен защелкнуться с хорошо различимым звуком.
Подсоединить разъём «1» к датчику удара «стрелка» до слышимой фиксации. Нажать на фиксатор «2», чтобы разъём застопорился.
Указание: Проверить, чтобы разъём был хорошо подсоединён и зафиксировался со слышимым щелчком. Следить за тем, чтобы провода нигде не были пережаты.
Установка в обратном порядке, Включить зажигание. Подсоединить клеммы АКБ.
Снятие и установка датчика занятости сиденья переднего пассажира
Указание: Датчик занятости имеется только в сиденье переднего пассажира.
Внимание! Во время работ с подушками безопасности соблюдать общие правила безопасности при обращении с пиротехническими модулями подушек безопасности, преднатяжителей ремней безопасности и устройства отключения АКБ.

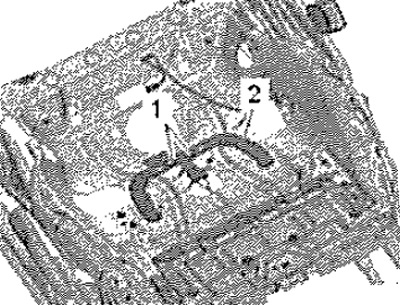

Снять сиденье переднего пассажира. Снять обивку и мягкую набивку чаши сиденья. Отсоединить разъём датчика занятости сиденья. Отсоединить от чаши сиденья фиксатор «1» и снять датчик занятости «2».
Установка
Внимание! Новый датчик занятости сиденья установить на месте старого.
Установка в обратном порядке. Вдавить фиксатор датчика занятости в чашу сиденья до слышимого щелчка.
Указание: Проверить, чтобы разъём был хорошо подсоединён и зафиксировался со слышимым щелчком. Следить за тем, чтобы провода нигде не были пережаты.
Установка в обратном порядке. Включить зажигание. Подсоединить клеммы АКБ.
