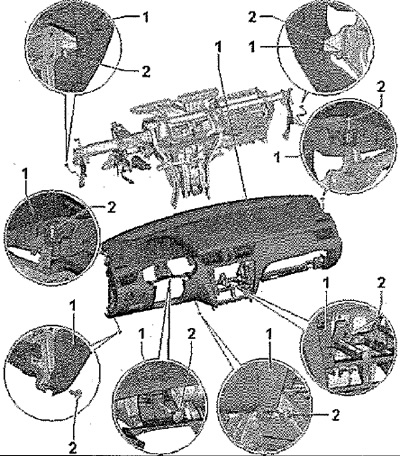

1. Передняя панель
2. Винт: Момент затяжки: 1,5 Нм.
Указание: Отсоединить провод АКБ на массу.
Узел НПБ на стороне водителя. Снять рулевое колесо. Снять облицовку рулевой колонки. Снять комбинацию приборов. Снять блок подрулевых переключателей; переключатель подрулевой. Снять переключатель света. Отсоединить разъём потенциометра корректора фар. Снять выключатель аварийной световой сигнализации и сигнальную лампу отключённой подушки безопасности. Снять головное устройство или навигатор (в зависимости от комплектации). У а/м без магнитолы и навигатора снять вещевое отделение в центре передней панели.
Кондиционер с ручным управлением
Снять панель управления отопителем.
Автоматический кондиционер
Снять блок управления и индикации кондиционера вместе с ЭБУ. Снять фотодатчик солнечного излучения.
Далее для всех а/м

Снять центральную консоль.

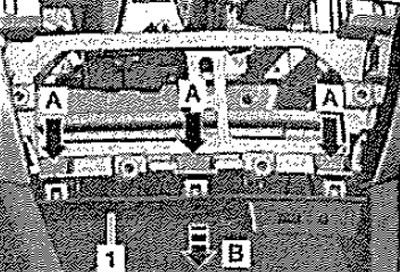

Снять нижнюю накладку «1» по -стрелке А- и отсоединить разъёмы гнезда USB и гнезда для подключения внешних аудиоустройств.

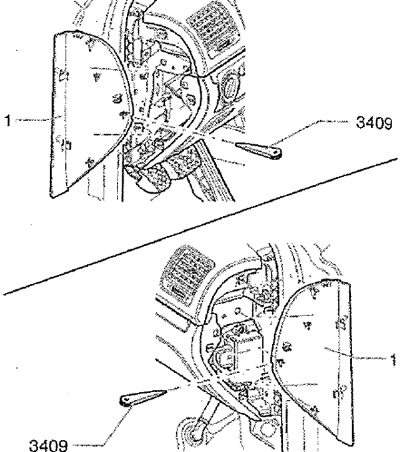

Снять боковые накладки передней панели -1 и 2- с помощью, например, демонтажного клина «3409». Снять верхнюю часть облицовки стойки А. Снять кронштейн вещевого ящика со стороны переднего пассажира.

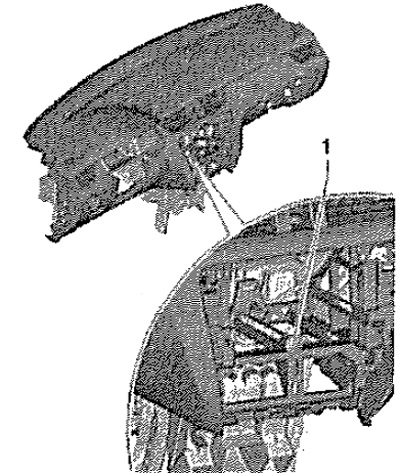

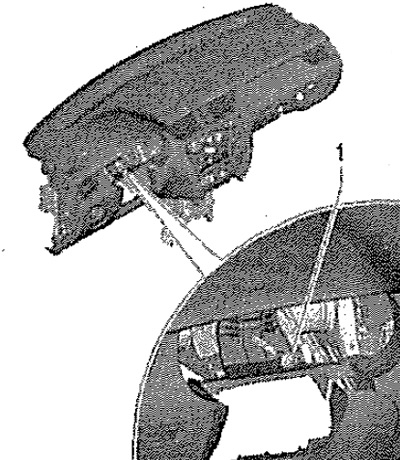

Вывернуть винт «1» (1,5 Нм).

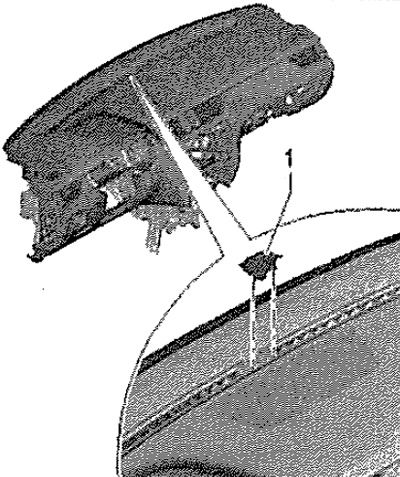

Вывернуть винт «1» (1,5 Нм).

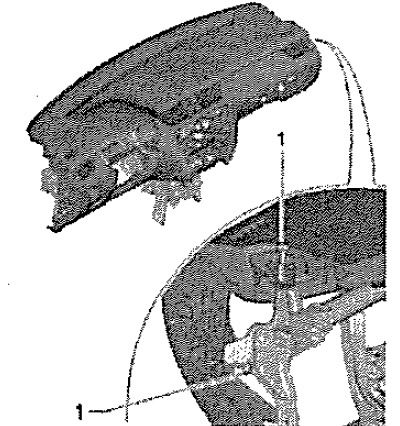

Вывернуть винты «1» (1,5 Нм).

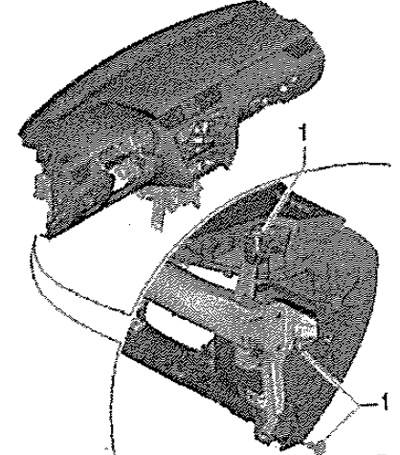

Вывернуть винт «1» (1,5 Нм).

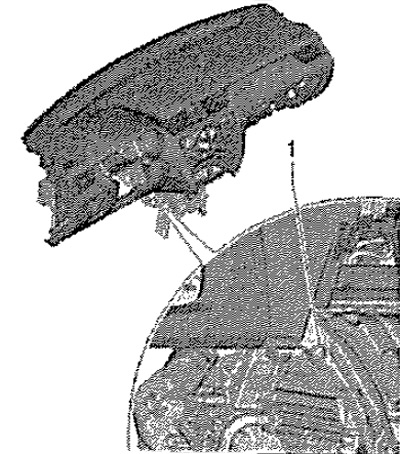

Вывернуть винт «1» (1,5 Нм). Отсоединить разъём модуля подушки безопасности переднего пассажира.
