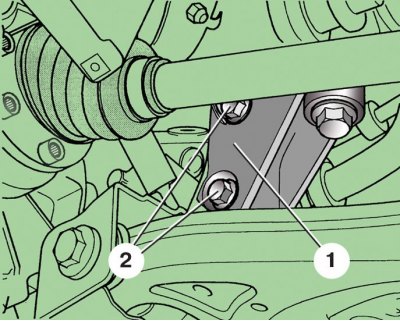

Крепление обоймы подушки стабилизатора
1 – кронштейн; 2 – болты

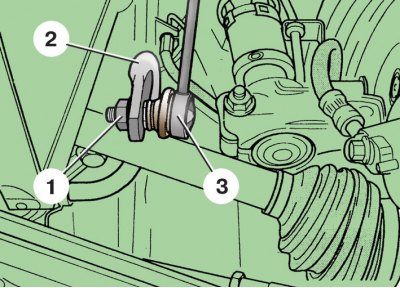

Крепление стойки к штанге стабилизатора поперечной устойчивости
1 – гайка; 2 – штанга; 3 – стойка

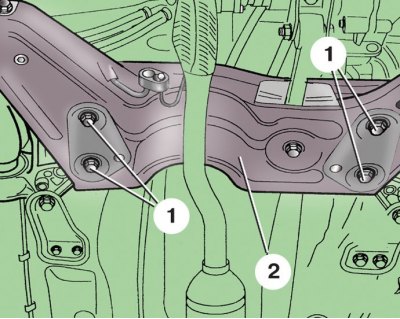

Крепление рулевого механизма к балке передней подвески
1 – болт; 2 – балка передней подвески

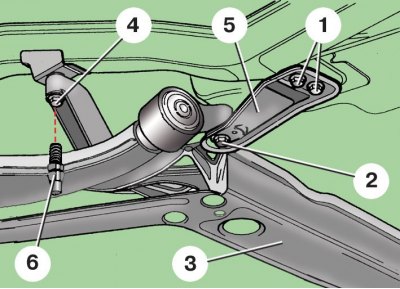

Крепление балки передней подвески
1, 2, 4 – болты; 3 – балка; 5 – кронштейн; 6 – цапфа

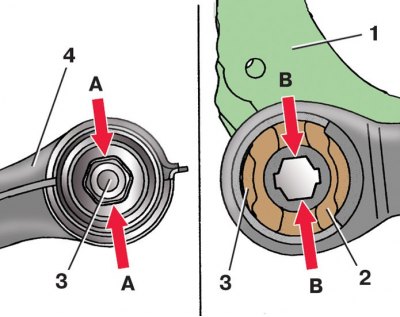

Установка оси рычага в резинометаллическую опору
1 – кронштейн балки передней подвески; 2 – резинометаллическая опора; 3 – ось рычага; 4 – рычаг; А, В – сопрягающиеся поверхности оси рычага и опоры
1. Ослабьте затяжку болтов 9 (см. рис. Детали передней подвески) крепления соответствующего колеса.
2. Отверните гайку 10 ступицы.
3. Приподнимите и установите на надежные опоры переднюю часть автомобиля.
4. Снимите переднее колесо, окончательно отвернув болты его крепления.
5. Снимите грязезащитный щиток картера двигателя.
6. Промаркируйте положение болтов 2 (см. рис. Крепление шаровой опоры) крепления шарового шарнира на рычаге 1 подвески, обведя контуры головок болтов. Это поможет после сборки приблизительно сохранить углы установки колес. Отверните болты 2 крепления шаровой опоры 3 к рычагу.
7. С помощью специального съемника 1 (см. рис. Выпрессовка шлицевого наконечника наружного ШРУСа из ступицы) выпрессуйте шлицевый наконечник наружного ШРУСа из ступицы 2 колеса. При отсутствии съемника это можно сделать ударами молотка через деревянную проставку по торцу шлицевого наконечника. Подвесьте с помощью проволоки привод колеса к кузову.

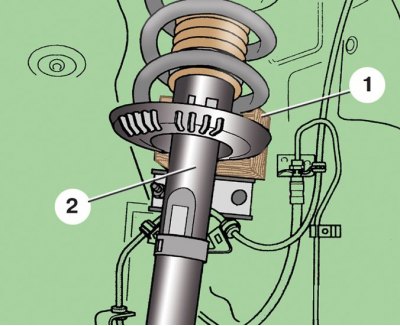

8. Сдвинув стойку 2 на себя, установите между ней и кузовом деревянную проставку 1.
9. Отверните два болта 2 (см. рис. Крепление обоймы подушки стабилизатора) крепления к кронштейну 1 обоймы 5 (см. рис. Детали балки передней подвески) подушки стабилизатора поперечной устойчивости.
10. Отверните по одной гайке 1 (см. рис. Крепление стойки к штанге стабилизатора поперечной устойчивости) крепления и отсоедините стойки 3 от штанги 2 стабилизатора с обеих сторон подвески.
11. Отверните болты 1 (см. рис. Крепление рулевого механизма к балке передней подвески) крепления рулевого механизма к балке 2 передней подвески.
12. Закрепите рулевой механизм с помощью проволоки.
13. Отверните два болта 3 крепления задней опоры 2 силового агрегата к коробке передач (см. подраздел 7.1.2.1).
14. Установите надежную опору под балку передней подвески.
15. Отверните болт 4 (см. рис. Крепление балки передней подвески) с левой стороны балки. Вверните вместо него центрирующую цапфу 6 (Т10096) и затяните моментом 20 Н·м.
16. Отверните болт 4 с правой стороны балки. Вверните вместо него центрирующую цапфу 6 (Т10096) и затяните моментом 20 Н·м.
17. Отверните болты 1 с обеих сторон.
18. Отверните болт 2 с левой стороны балки и снимите кронштейн 5. Вместо болта 2 вверните центрирующую цапфу 6.
19. Уберите опору и опустите балку приблизительно на 40 мм. При этом следите, чтобы магистрали усилителя рулевого управления не были натянуты.
20. Отверните болт 1 (см. рис. Крепление рычага к балке передней подвески) крепления рычага 2 к балке 3 передней подвески.
21. Снимите рычаг 12 (см. рис. Детали балки передней подвески) вместе с кронштейном 20.
22. Отсоедините рычаг от кронштейна, выпрессовав с помощью съемника ось рычага из резинометаллической опоры кронштейна.
23. Смажьте ось рычага графитовой смазкой.
24. Зажмите кронштейн в тиски с накладками из мягкого металла на губках.
25. Вставьте вручную ось рычага в шестигранное отверстие резинометаллической опоры кронштейна в соответствии с рис. Установка оси рычага в резинометаллическую опору (поверхности А и В должны совпасть). Убедитесь, что ось входит в отверстие без зазоров, т.е. не проворачивается в нем. В противном случае опору необходимо заменить (см. подраздел 7.2.6).
26. Установите на автомобиль рычаг подвески с кронштейном в обратном порядке, при этом заменив болты крепления подвески новыми. Болты 21 и 22 (см. рис. Детали балки передней подвески) вворачивайте в следующей последовательности: вверните болт 22 от руки, затем болты 21 от руки, далее затягивайте равномерно поочередно. Резьбовые соединения подвески окончательно затягивайте на автомобиле, стоящем на земле. Проверьте и при необходимости отрегулируйте углы установки колес.
Моменты затяжки, Н·м
| Гайка ступицы колеса | 30 |
| Болты крепления шарового шарнира к рычагу подвески | 20, потом довернуть на 90° |
| Болты 9 (см. рис. Детали балки передней подвески) крепления кронштейна к кузову | 20, потом довернуть на 90° |
| Болты 10 (см. рис. Детали балки передней подвески) крепления кронштейна к кузову | 70, потом довернуть на 90° |
| Болты крепления задней опоры к коробке передач | 30, потом довернуть на 90° |
