Указание: Одна прижимная пластина фиксирует 2 форсунки и снимается только после снятия обеих форсунок.

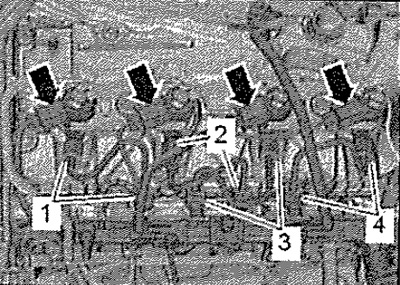

Открутить накидные гайки топливных магистралей высокого давления форсунок -1...4- и снять соответствующие магистрали. Открытые отверстия трубопроводов и штуцеров закрыть чистыми заглушками.

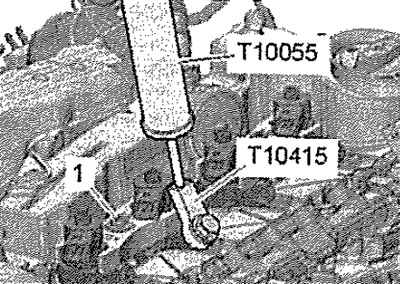

Выкрутить винт «1» и снять прижимную пластину. Порядок снятия форсунок: сначала снимается форсунка цилиндра "2", затем цилиндра "1", либо цилиндра "4", потом цилиндра "3". Установить съёмник «Т10055» со съёмником «Т10415», как показано на рисунке, и вытянуть форсунку вверх. Перед извлечением форсунки снять прижимную пластину.
Указание: Чтобы не повредить уплотнительную кромку, извлекать форсунку вращательными движениями.
Сложить снятые форсунки на чистую тряпку.
Установка
Осторожно! Опасность повреждения посадочной поверхности форсунки. Для удаления с посадочной поверхности частиц сажи очистить колодец форсунки в ГБЦ ветошью, смоченной в моторном масле или средстве для удаления коррозии «VAS 6811».
Установка новых форсунок
При установке новой форсунки необходимо заменить следующее: медное уплотнительное кольцо, уплотнительное кольцо для гнезда форсунки, уплотнительное кольцо для обратного топливопровода. Учитывать все указания по установке трубопроводов высокого давления.
Установка бывших в употреблении форсунок

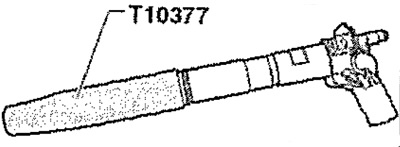

При установке снятой ранее форсунки необходимо заменить следующее: медное уплотнительное кольцо, уплотнительное кольцо для гнезда форсунки, уплотнительное кольцо для обратного топливопровода. Нанести на наконечник форсунки средство для удаления коррозии (из аэрозольного баллона). Примерно через 5 минут протереть ветошью частицы нагара или масла. Для снятия старого медного уплотнительного кольца форсунки аккуратно зажать его в тиски таким образом, чтобы кольцо фиксировалось тисками, а между губками тисков можно было вращать саму форсунку. Лёгкими вращательными и поступательными движениями извлечь форсунку из медного уплотнительного кольца. Очистить отложения под медным уплотнительным кольцом. Заменить уплотнительное кольцо форсунки, используя оправку «Т10377».
(Информация скопирована с ресурса: skodabook.ru)
Продолжение для бывших в употреблении и новых форсунок
Перед установкой смазать монтажным, моторным маслом или дизельным топливом все уплотнительные кольца круглого сечения. Установить форсунки. Накидные гайки трубопроводов высокого давления завернуть от руки. Проверить на отсутствие натяжения. После замены одной или нескольких форсунок необходимо записать адаптацию корректирующих кодов новых форсунок в блок управления двигателя. Заполнить топливную систему топливом/удалить воздух из топливной системы.
