Блок управления фары бокового освещения дороги при повороте и регулятора угла наклона фар «J745»

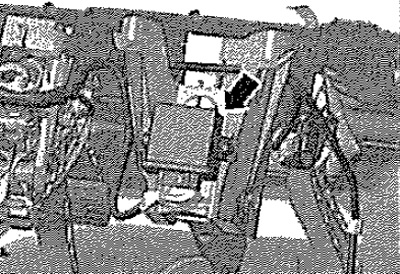

Место установки: под панелью приборов влево, стрелка.
Загрузка контактов штекерного соединителя
A. Блок управления фары бокового освещения дороги при повороте и регулятора угла наклона фар «J745»
B. Штекерное соединение 26-контактное, на пучке проводов -Т26а

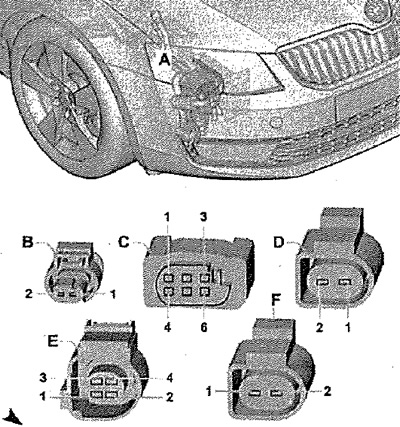

Блок управления дополнительного отопителя «J364» — место сборки
A. Блок управления дополнительного отопителя «J364»
B. Штекерное соединение, 2-контактное, на жгуте проводов -T2ad
C. Штекерное соединение 6-контактное, на пучке проводов -Т6ат
D. Штекерное соединение, 2-контактное, на жгуте проводов -Т2ас
E. Штекерное соединение, 4-контактное, на жгуте проводов -T4bf
F. Штекерное соединение, 2-контактное, на жгуте проводов -Т2ае

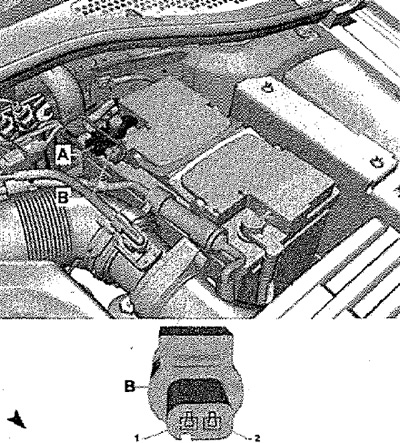

Блок управления контроля аккумулятора «J367» — место сборки
A. Блок управления контроля аккумулятора «J367»
B. Штекерное соединение, 2-контактное, на жгуте проводов -Т2е

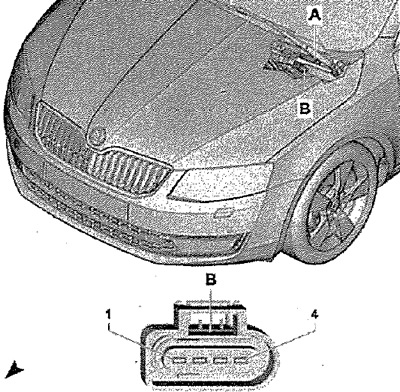

Блок управления электродвигателя стеклоочистителей «J400» — место установки
A. Блок управления электродвигателя стеклоочистителей «J400»
Оригинал смотрите на сайте (www.skodabook.ru)
B. Штекерное соединение, 4-контактное, на жгуте проводов -Т4а

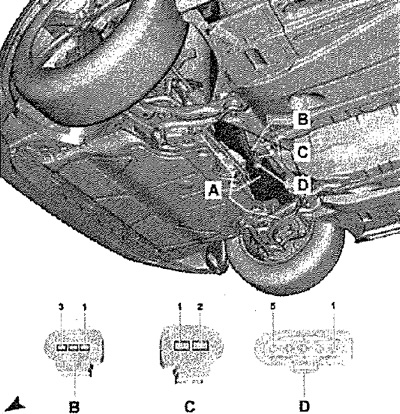

Блок управления усилителя рулевого управления «J500» — место установки
A. Блок управления усилителя рулевого управления «J500»
B. Штекерное соединение, 3-контактное, на жгуте проводов ТЗап
C. Штекерное соединение, 2-контактное, на жгуте проводов Т2т
D. Штекерное соединение, 5-контактное, на жгуте проводов Т5р

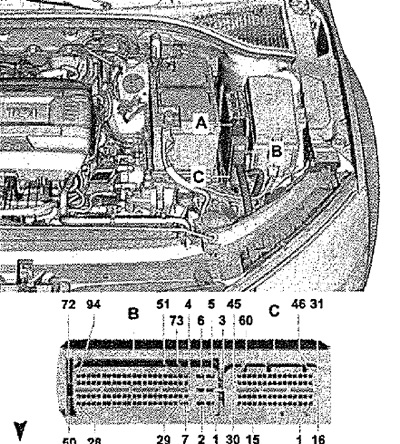

Блок управления двигателя «J623» — место сборки
A. Блок управления двигателя «J623»
B. Штекерное соединение, 94-контактное, на жгуте проводов Т94а
С. Штекерное соединение, 60-контактное, на жгуте проводов ТбОа
Мехатроник КП с двойным сцеплением КП «J743» — место сборки
A. Мехатроника КП с двойным сцеплением КП «J743»

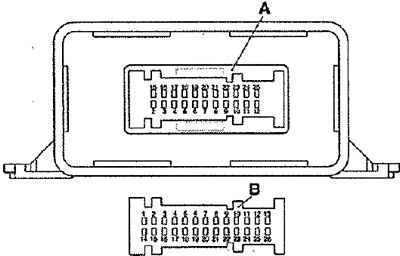

B. Штекерное соединение 20-контактное, на жгуте проводов -T20d

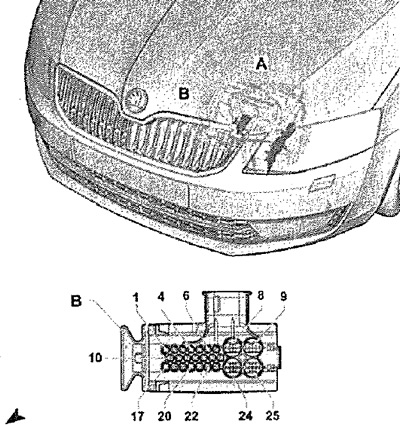

Место сборки
A. Мехатроника КП с двойным сцеплением КП -J/43-
B. Штекерное соединение 25-контактное, на пучке проводов -Т25а

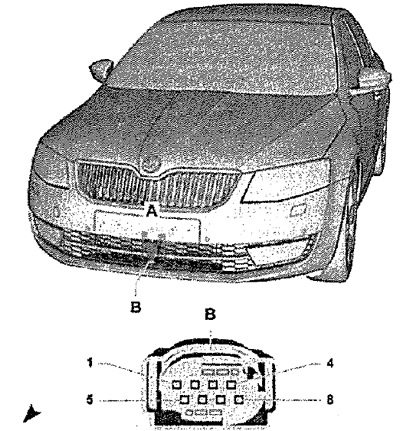

Блок управления регулировки расстояния «J428» — место сборки
A. Блок управления регулировки расстояния «J428»
B. Штекерное соединение, З-контактное, на жгуте проводов Т8п

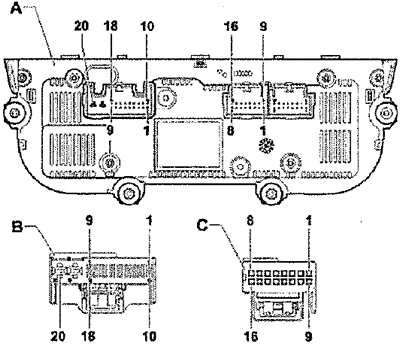

Блок управления отопителя «J65» — загрузка контактов штекерного соединителя
A. Блок управления отопителя «J65»
B. Штекерное соединение 20-контактное, на жгуте проводов -Т20е
C. Штекерное соединение, 16-контактное, на жгуте проводов T16h
Блок управления кондиционера «J301» — Загрузка контактов штекерного соединителя
A. Блок управления кондиционера «J301»
B. Штекерное соединение 20-контактное, на жгуте проводов -Т20е
C. Штекерное соединение, 16-контактное, на жгуте проводов T16h

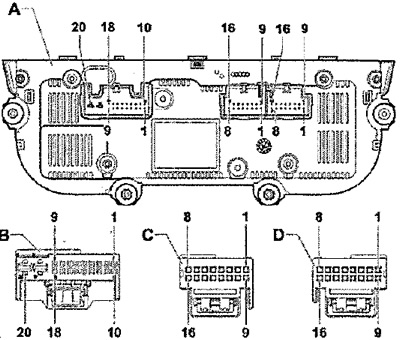

Блок управления системы климат-контроль -J255 — загрузка контактов штекерного сеединителя
A. Блок управления системы климат-контроль «J255»
B. Штекерное соединение 20-контактное, на жгуте проводов -Т20е
C. Штекерное соединение, 16-контактное, на жгуте проводов -T16h
D. Штекерное соединение, 16-контактное, на жгуте проводов -T16j

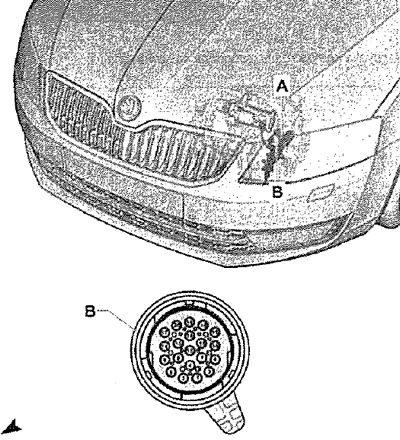

Передняя камера вспомогательных систем водителя «R242» — место сборки
A. Передняя камера вспомогательных систем водителя «R242»
B. Штекерное соединение, 12-контактное, на жгуте проводов T12f

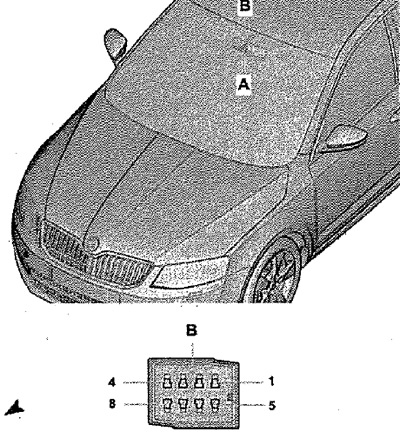

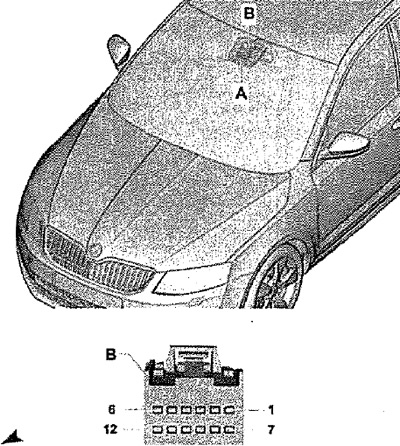

Блок управления ассистента фар дальнего света «3844» — место сборки
A. Блок управления ассистента фар дальнего света «J844»
B. Штекерное соединение 8-контактное на жгуте проводов -Т8т
