Блок управления распознавания прицепа «J345»
Место сборки: в багажнике слева «стрелка».

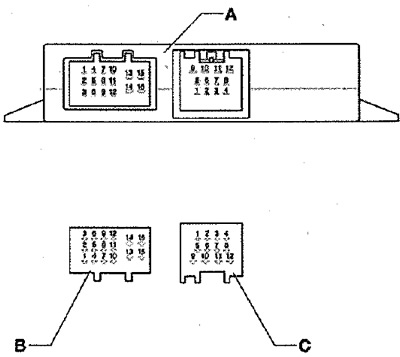

Загрузка контактов штекерного соединителя
A. Блок управления распознавания прицепа «J345»
B. Штекерное соединение, 16-контактное, на жгуте проводов T16f
C. Штекерное соединение, 12-контактное, на жгуте проводов Т12b

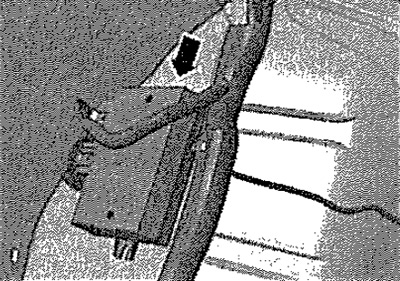

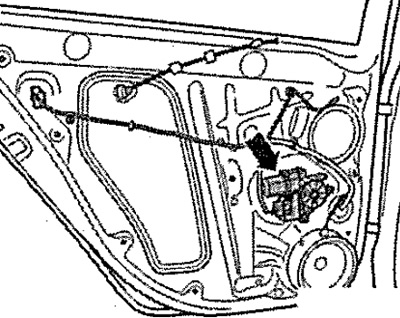

Блок управления левой задней дверей «3388»/мотор привода левого заднего стеклоподъемника «V26»
Место сборки: на кронштейне агрегатов «стрелка».

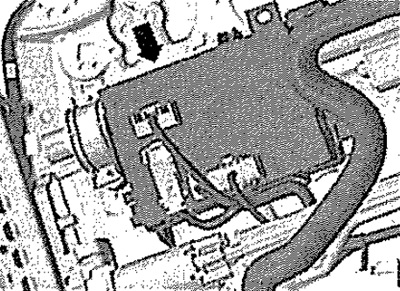

Блок управления регулятора сидения водителя «J810»
Место сборки: на каркасе основания сидения «стрелка».

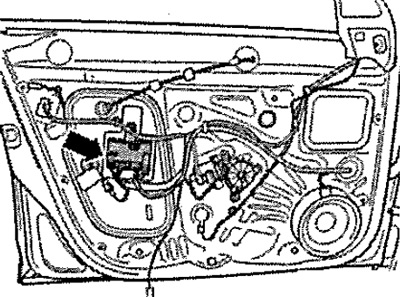

Блок управления двери, сторона водителя «J386»
Место установки: на кронштейне агрегатов в двери водителя «стрелка».

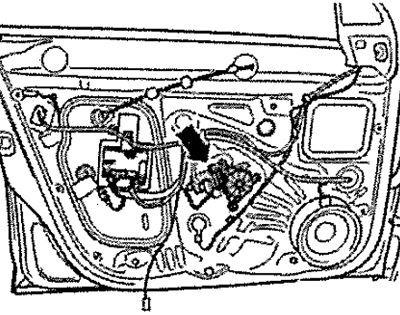

Электродвигатель стеклоподъемника на стороне водителя «V147»
Место установки: на кронштейне агрегатов в двери водителя «стрелка».
Электродвигатель стеклоподъемника на стороне переднего пассажира «V148»
Место установки: на кронштейне агрегатов в двери переднего пассажира «стрелка».

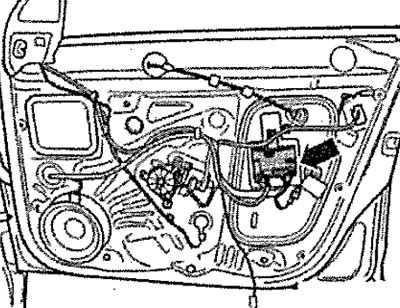

Блок управления двери, сторона переднего пассажира «J387»
Место установки: на кронштейне агрегатов в двери переднего пассажира «стрелка».

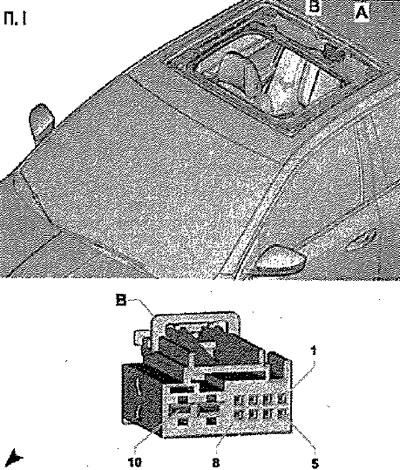

Блок управления сдвигаемой панели крыши «8245»
Место сборки
A. Блок управления сдвигаемой панели крыши «J245»
B. Штекерное соединение, 10-контактное, на жгуте проводов Т10s

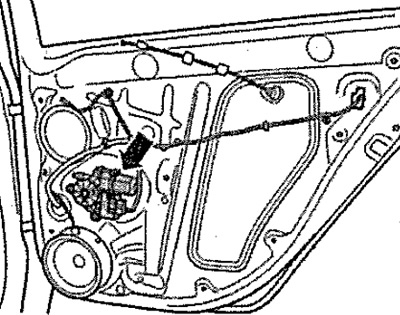

Блок управления правой задней дверей «8389»/мотор привода правого заднего стеклоподъемника «V27»
Место сборки: на кронштейне агрегатов «стрелка»
