Бензиновые модели
1. Детали установки топливного бака и его компоненты указаны на иллюстрациях.

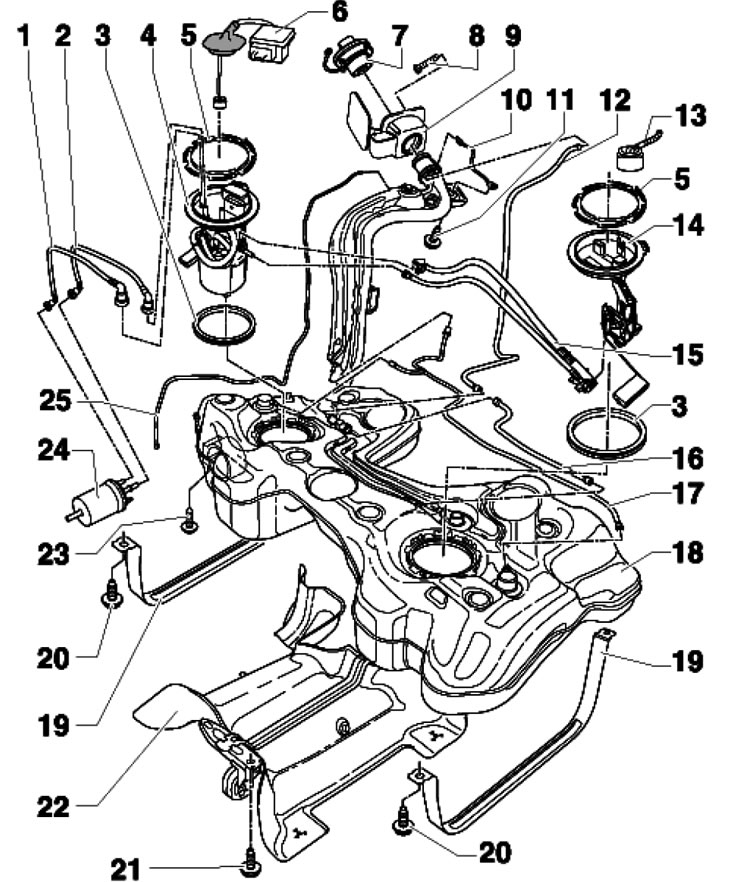

11.1а. Детали установки топливного бака и его компоненты (бензиновые модели до 06.2010 г.) 1. Подающая топливная линия, чёрная; 2. Возвратная топливная линия, синяя; 3. Уплотнительное кольцо, подлежит замене, вставляется сухой, смазывается топливом только внутреннее уплотнение фланца (для установки); 4. Модуль подачи топлива, с датчиком "G" запаса топлива; 5. Стопорное кольцо, 110 Нм; 6. Блок "J538" управления топливным насосом, после замены требуется адаптация ЕСМ; 7. Крышка топливного бака; 8. Фиксирующий винт; 9. Сборка горловины, с резиновой чашей; 10. Соединение массы кузова; 11. Болт, 11 Нм; 12, 16, 17. Вентиляционная линия; 13. Разъём электропроводки датчика 14; 14. Датчик №2 "G169" запаса топлива; 15. Всасывающий струйный насос, фиксируется на корпусе датчика 14; 18. Топливный бак; 19. Хомут; 20. Болт, 25 Нм, подлежит замене; 21. Болт, 23 Нм; 22. Термозащитный экран, приклёпана вместе с подвесом выпускной трубы; 23. Болт, 3 Нм; 24. Топливный фильтр; 25. Вентиляционная линия, крепится на боку бака

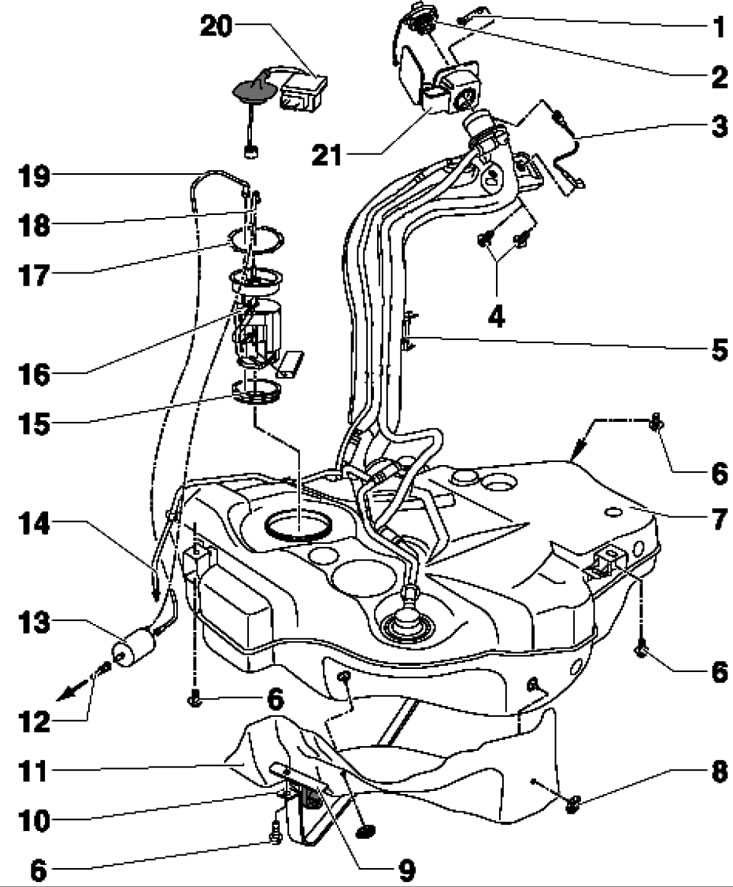

11.1b. Детали установки топливного бака и его компоненты (бензиновые модели с 06.2010 г.) 1. Опорная деталь; 2. Крышка топливного бака; 3. Соединение массы кузова; 4. Болт, 11 Нм; 5. Направляющая; 6. Болт, 25 Нм, подлежит замене; 7. Топливный бак; 8. Стопорное кольцо; 9. Кронштейн для выпускной трубы; 10. Хомут; 11. Термозащитный экран; 12. Подающая топливная линия, к топливной распределительной магистрали; 13. Топливный фильтр; 14. Вентиляционная линия, крепится на боку бака; 15. Уплотнительное кольцо, подлежит замене, вставляется сухой, смазывается топливом только внутреннее уплотнение фланца (для установки); 16. Модуль подачи топлива, с датчиком "G" запаса топлива; 17. Стопорное кольцо, 110 Нм; 18. Подающая топливная линия, чёрная, крепится на боку бака; 19. Возвратная топливная линия, синяя, крепится на боку бака; 20. Блок "J538" управления топливным насосом, после замены требуется адаптация ЕСМ; 21. Сборка горловины, с резиновой чашей
2. Опорожните бак и отсоедините от него использовавшиеся для этого приспособления (см. Раздел 3).
3. На моделях до 06.2010 г. снимите крышку датчика №2 "G169" и разъедините его разъём (правая стрелка на иллюстрации).

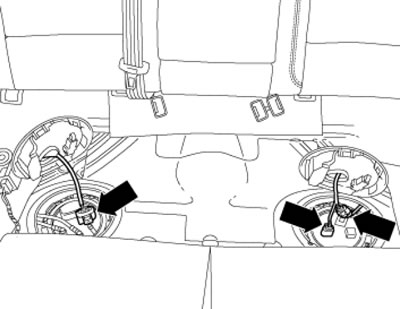

11.3. Разъёмы электропроводки топливного бака
4. Очистите заливную горловину и окружающую область, после чего закупорьте её, чтобы не допустить попадания грязи.
5. Снимите заднее правое колесо и локер задней правой колёсной арки. Выверните болты (1 на иллюстрации) заливной горловины, отцепите электропроводку от кронштейна (2) вверху и внизу горловины.

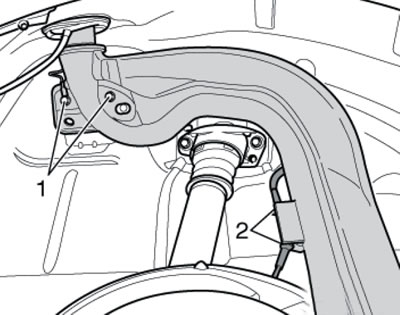

11.5. Крепёж горловины
6. Отсоедините белую вентиляционную линию (1 на иллюстрации) и чёрную подающую линию (2). На моделях с дополнительным отопителем дополнительно отсоедините подающую линию дозирующего насоса "V54". На моделях до 06.2010 г. перейдите к параграфу 8.

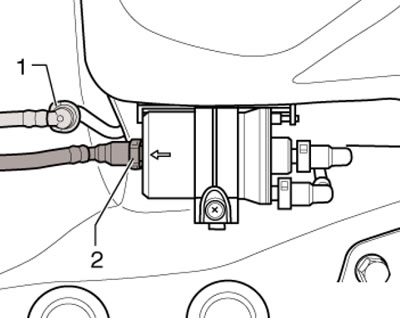

11.6. Соединительный узел
7. На моделях с 06.2010 г. снимите средний и задний глушители (см. Часть В), выверните болты (2 и 4 на иллюстрации) и снимите хомут. Подоприте бак трансмиссионным домкратом, выверните болты (1 и 3) и немного опустите бак. Вместе с помощником снимите бак с домкрата, проводя горловину между кузовом и задней подвеской. Для установки перейдите к параграфу 10.

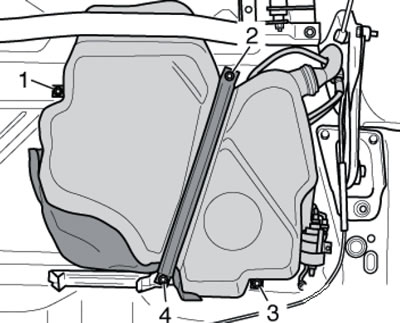

11.7. Крепёж топливного бака с 06.2010 г.
8. Снимите заднюю поперечину центрального тоннеля (смотрите иллюстрацию). Отцепите задний глушитель от двух хомутов, ослабьте гайки двойного хомута и выверните болты подвеса задней выпускной трубы. Снимите задний глушитель.

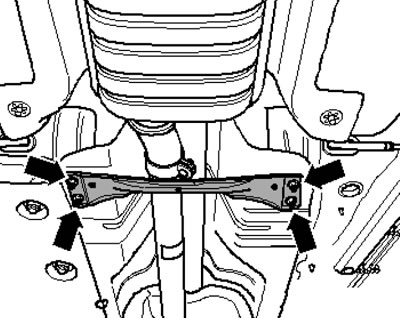

11.8. Задняя поперечина тоннеля
9. Выверните болты (2, 5 и 6 на иллюстрации), подоприте бак трансмиссионным домкратом, выверните болты (1, 3, 4 и 7) и немного опустите бак. Вместе с помощником снимите бак с домкрата, проводя горловину между кузовом и задней подвеской.
Материал доступен на веб-сайте SKODABOOK

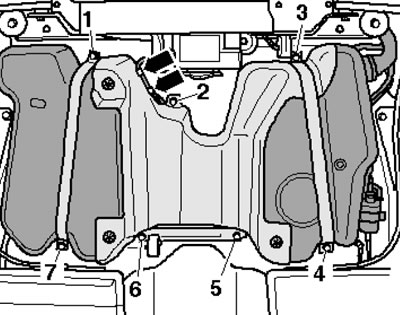

11.9. Крепёж топливного бака до 06.2010 г.
10. Перед установкой проверьте и, при необходимости, удалите коррозию с обеих соединений массы. Провод массы (1 на иллюстрации) должен быть прочно прикреплён к кольцу (2), контакт (4) должен висеть на баке (3) и должен быть закреплён с использованием проставочной втулки (5).

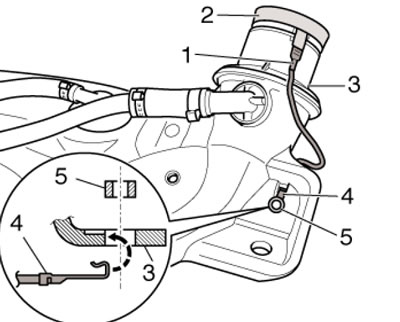

11.10. Соединение массы на баке
11. Установка производится в обратной последовательности. Стрелка (2 на иллюстрации 3.18) на крышке должна быть обращена вперёд.
Дизельные модели
12. Детали установки топливного бака и его компоненты указаны на иллюстрации.

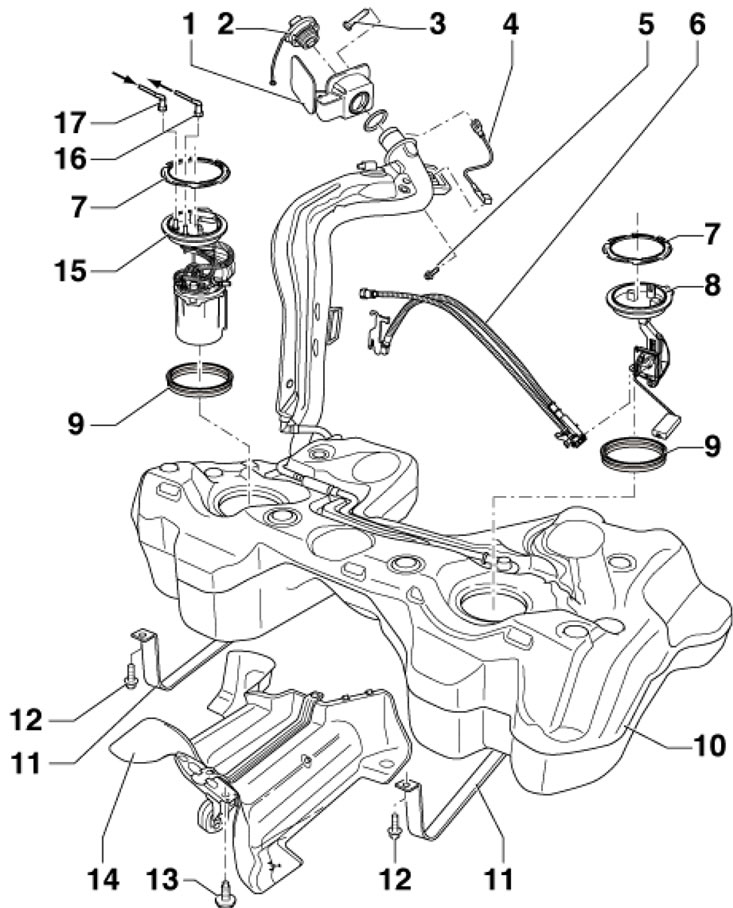

11.12. Детали установки топливного бака и его компоненты (дизельные модели) 1. Сборка горловины, с резиновой чашей; 2. Крышка топливного бака; 3. Опорная деталь; 4. Соединение массы кузова; 5. Болт, 10 Нм; 6. Струйный насос; 7. Стопорное кольцо, 110 Нм; 8. Датчик №2 "G169" запаса топлива; 9. Уплотнение, подлежит замене; 10. Топливный бак; 11. Хомут; 12. Болт, подлежит замене, 25 Нм; 13. Болт, 25 Нм; 14. Термозащитный экран; 15. Модуль подачи топлива, с датчиком "G " запаса топлива; 16. Линия подачи топлива, чёрная, к топливному фильтру; 17. Возвратная топливная линия, синяя, от топливного фильтра
