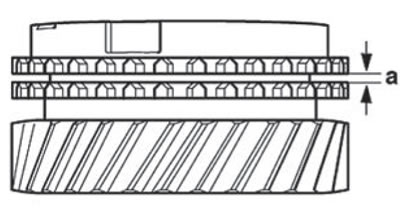

Монтирайте заключващия пръстен на синхронизатора върху конуса на задвижваното зъбно колело и измерете размера (a) с луфтомер.
| (A) Месингов синхронизатор | ||
| Размер на пролуката (a) | Размер на инсталацията | Граница на износване |
| 4. степен на скорост (трансмисия) | 1,0...1,7 мм | 0,5 мм |
| (B) Синхронизатор от листова стомана | ||
| Размер на пролуката (a) | Размер на инсталацията | Граница на износване |
| 4. степен на скорост (трансмисия) | 1,3...2,4 мм | 0,8 мм |

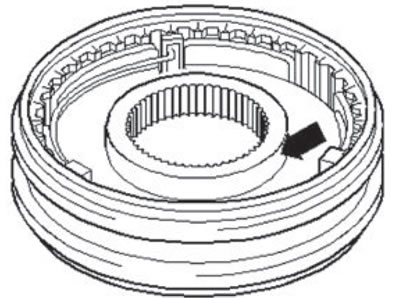

Позиция за сглобяване на плъзгащата втулка и каретката на синхронизатора за 3-та и 4-та предавка
По-широкият фланец на каретката на синхронизатора (стрелка) е насочен към зъбното колело на 3-та предавка.
[Вижте оригинала на уебсайта: SKODABOOK.RU]

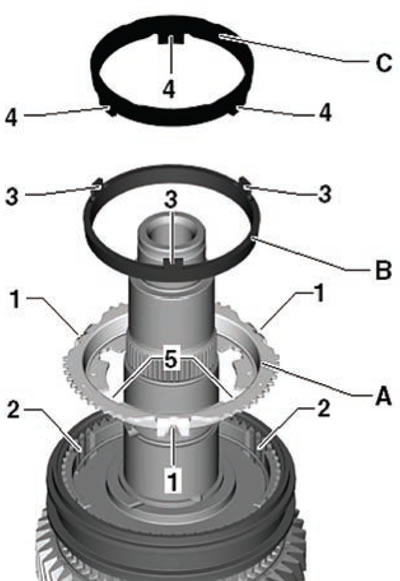

Позиция за сглобяване на външната обръчна ролка (пръстен), вътрешния пръстен и заключващия пръстен на синхронизатора за 3-та предавка
