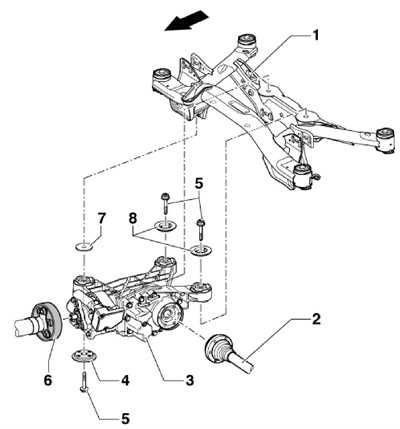

12.1 Подробности за монтажа на задната крайна предавка
Стрелка Посока на движение
1 Задна подрамка
2 задвижващ вал
3 Задна крайна предавка
4, 8 заключващи шайби
5 болта, 3 бр.
6 Кардан
7 Шайба, между части 3 и 1, при някои модели се използват 2 шайби

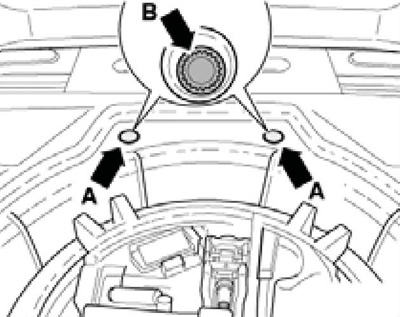

2. Повдигнете подовото покритие на багажното отделение, отстранете двете тапи (A на илюстрацията) и развийте болтовете (B), разположени под тях, които закрепват корпуса на крайното задвижване към подрамата. Тези болтове не трябва да се използват повторно.
12.2 Щепсели и болтове, достъпни от багажното отделение
3. Следвайте стъпките, описани в параграфи 3-9 от Раздел 11.

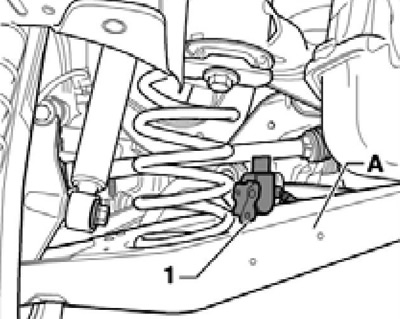

4. За да предотвратите повреда на сензора за височина на задното ляво окачване (1 на противоположната илюстрация), разкачете конектора, освободете фиксаторите на сензора и го поставете върху долното рамо на окачването (D).
12.4 Сензор G76 на рамото на задното окачване

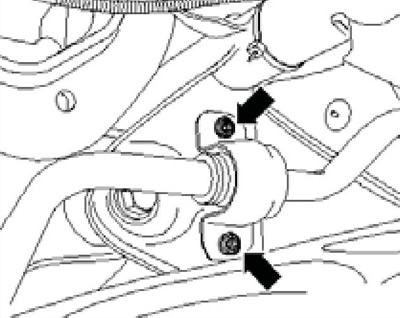

5. Разкопчайте двата задвижващи вала към задното крайно задвижване (вижте Раздел 4). Отстранете задната стабилизираща щанга (вижте Глава 10). За да развиете/затегнете горния болт (горната стрелка на илюстрацията) на скобата на стабилизатора, хванете съответния задвижващ вал в вала на фланеца на крайното задвижване и го натиснете нагоре.
12.5 Монтажни болтове на скобата на стабилизатора

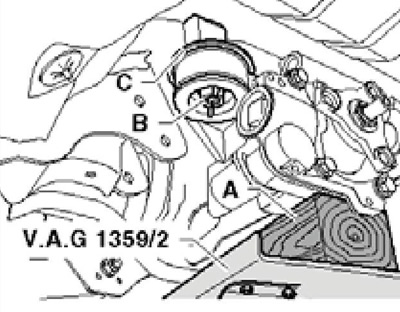

6. Разхлабете болта (B на илюстрацията) на предната скоба на не повече от 5 оборота, за да разхлабите задното крайно задвижване.
12.6 Болт (B), предна скоба

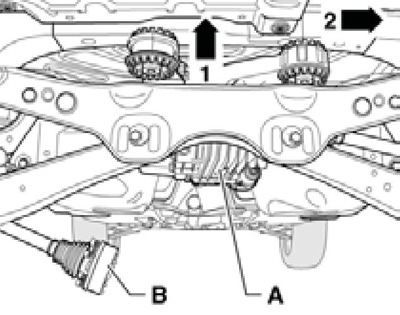

7. Внимателно повдигнете задната главна предавка (A на илюстрацията) от задната й страна по посока на стрелката (1), преместете я надясно (стрелка 2), извадете левия задвижващ вал (B) от фланеца и внимателно го плъзнете надолу.
12.7 Разделяне на левия задвижващ вал

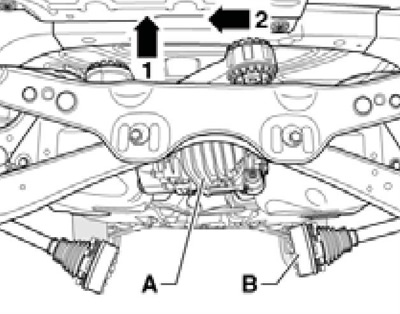

8. Внимателно повдигнете задната главна предавка (A на илюстрацията) от задната й страна по посока на стрелката (1), преместете я наляво (стрелка 2), извадете десния задвижващ вал (B) от фланеца и внимателно го плъзнете надолу.
12.8 Разделяне на десния задвижващ вал
9. Върнете задната крайна предавка в позиция за монтаж, поставете подходящо дървено блокче (A на илюстрация 12.6) върху универсалната опора, подпрете задната крайна предавка с трансмисионен крик, закрепете ги заедно с колани, развийте болта (B) на предната скоба и отстранете шайбите (C) в горната част на скобата.

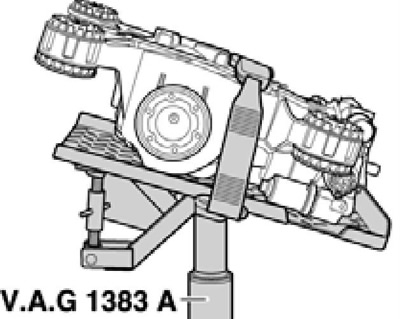

10. Наклонете задното крайно задвижване, както е показано на Реф. илюстрация, като в същото време леко го спуснете.
12.10 Положение за демонтиране/монтиране

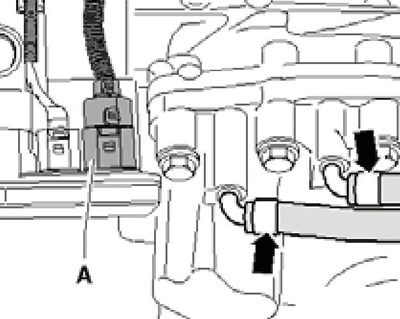

11. Разкачете конектора (A на илюстрацията) на блока за управление AWD "J492" и разкачете вентилационните линии (стрелки). Спуснете основната предавка още по-ниско и я преместете напред.
12.11 Връзки на задно крайно предаване
12. Затегнете основното зъбно колело на крика и го приведете в позиция за монтаж (вижте илюстрация 12.10).

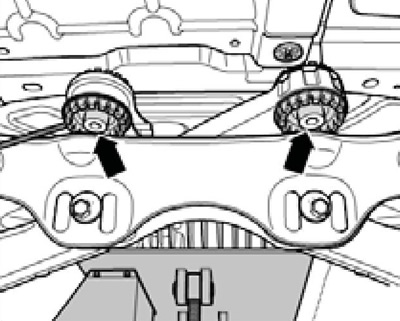

13. Повдигнете крайното задвижване и насочете задните опори (вижте илюстрацията) над подрамката.
12.13 Инсталиране на крайно устройство
14. Поставете конектора (A на илюстрация 12.11) на блока за управление AWD "J492" и свържете вентилационните линии (стрелки). Преместете задната крайна предавка в позицията за монтаж на крика.
15. Поставете шайби (C в илюстрация 12.6) върху предната скоба и затегнете с пръст болта (B), за да позволите на задния край на задното крайно задвижване да бъде преместено за монтиране на задвижващи валове. Извадете крика.
16. Повдигнете задната част на задното крайно задвижване, плъзнете го докрай наляво и внимателно поставете десния задвижващ вал в него. По аналогия забийте левия задвижващ вал в задното крайно задвижване.
17. Инсталирайте стабилизиращата щанга (вижте Глава 10).
18. Затегнете два нови болта през отворите в багажното отделение и запушете тези отвори с тапи.
19. Затегнете крепежните елементи на задното крайно задвижване отдолу (B на илюстрация 12.6).
20. Инсталирайте и закрепете карданния вал (вижте Раздел 7).
21. Прикрепете задвижващите валове (вижте раздел 4).
22. Затегнете новите болтове на осцилатора към трансмисията.
23. Изложете междинния лагер на карданния вал без напрежение и го фиксирайте. Монтирайте топлинния щит на карданния вал.
24. Монтирайте сензора за височина на задното окачване. С помощта на инструмента за сканиране приложете основни настройки за регулиране на лъча на фаровете.
25. Инсталирайте изпускателната система.
26. Накрая проверете и, ако е необходимо, коригирайте нивото на работните течности в съединителя Haldex и в задното крайно задвижване.
