Змест: Зняцце ⬇ Ўстаноўка ⬇
Заўвага:
Неабходныя прылады, кантрольна-вымяральныя прыборы і дапаможныя сродкі
- Здымнік для ахоўных каўпачкоў "VW637/2".
- Апраўка "3241"
- Дынамометрычны ключ "VAG 1332".
- Дынамаметрычны ключ "VAG 1410"
- Кантавы ключ "Т10162".
Зняцце
1. Выкруціць колавыя балты.
2. Падняць аўтамабіль.
3. Адкруціць колавыя ніты і зняць кола.

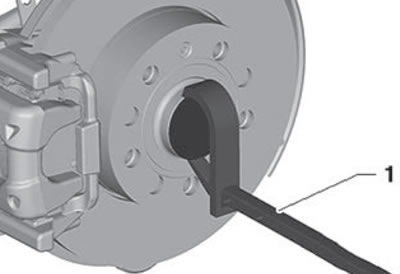

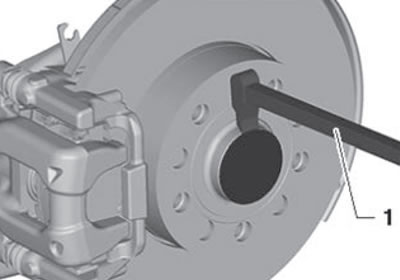

4. Злёгку пастукаўшы па кулачку здымніка "VW 637/2" (1), зняць ахоўны каўпачок, як паказана на малюнку ніжэй.
5. Зняць ахоўны каўпачок.
6. Зняць клямку з тармазным суппортам і замацаваць яе дротам на кузаве.
Заўвага. Падвесіць тармазны суппорт, замацаваўшы яго на кузаве.
7. Адкруціць шрубу мацавання тармазной кружэлкі і зняць тармазную кружэлку.
1. Здымнік-VW637/2-

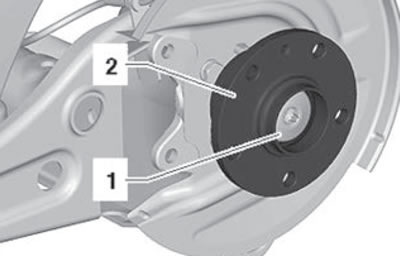

8. Выкруціць шрубу (1) з дапамогай кантавага ключа "Т10162", як паказана на малюнку ніжэй.
9. Зняць ступіцу/падшыпнікавы вузел (2) з цапфы, як паказана на малюнку ніжэй.
Ўстаноўка

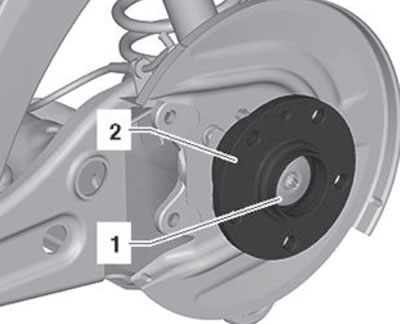

1. Акуратна ўсталяваць ступіцу/падшыпнікавы вузел (2), насунуўшы яго на цапфу, як паказана на малюнку ніжэй.
Увага. Не дапушчаць узнікненні перакосаў пры ўсталёўцы вузла!
2. Загарнуць новы ніт (1) і зацягнуць яго паказаным момантам.
Заўвага:
- Спачатку зацягнуць ніт загаданым момантам з дапамогай дынамаметрычнага ключа.
- Для дацягвання крапяжу на ўказаны кут выкарыстоўваць звычайны жорсткі ключ.
3. Устанавіць новы ахоўны каўпачок (1), як паказана на малюнку ніжэй.
Заўвага:
- Ахоўныя каўпачкі заўсёды замяняюцца пасля зняцця.
- Пашкоджаны каўпачок не можа прадухіліць трапленне вільгаці. Таму пры ўсталёўцы неабходна заўсёды выкарыстоўваць належную прыладу.
4. Далейшая ўстаноўка ажыццяўляецца ў зваротнай паслядоўнасці.
5. Устанавіць кола і зацягнуць колавыя балты.
Матэрыял апублікаваны на сайце (www.SkodaBook.ru)
Моманты зацяжкі
| Вузел | Момант зацяжкі |
| Падшыпнікавы вузел да корпуса ступічнага падшыпніка Выкарыстоўваць новы ніт | 200 Н·м і давярнуць на 180° |
| Тармазная кружэлка да корпуса ступічнага падшыпніка | 4 Н·м |
