Змест: Зняцце ⬇ Ўстаноўка ⬇
Зняцце
1. Зняць ніжнюю частку алейнага паддона (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).

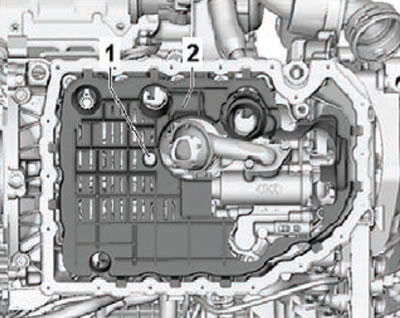

2. Выкруціць шрубу мацавання (стрэлка) і зняць маслоотражательную пласціну, паказаную на малюнку ніжэй.

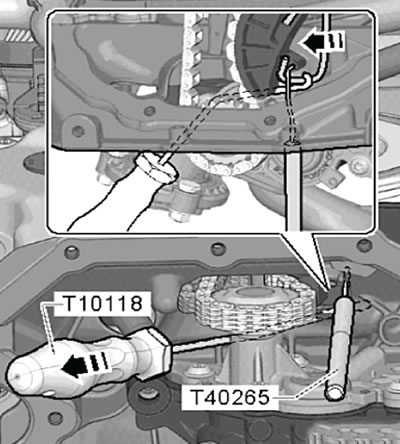

3. Выкарыстоўваючы адмысловую прыладу (Т10118), зняць спружыну нацягвальніка ланцуга прывада алейнай помпы ў кірунку стрэлкі, пасля чаго зафіксаваць яе ў дадзеным становішчы, выкарыстоўваючы адмысловую прыладу (Т40265), як паказана на малюнку ніжэй.

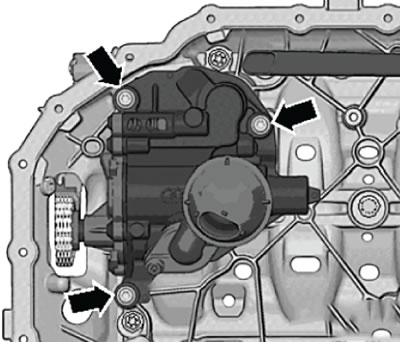

4. Выкруціць шрубы мацавання (стрэлкі) і зняць алейную помпу ў зборы, паказаны на малюнку ніжэй.
Ўстаноўка
Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.
1. Праверыць і пераканацца ў тым, што абодва накіроўвалых штыфта алейнай помпы ўсталяваныя ў свае адтуліны.
2. Перад усталёўкай алейнай помпы, неабходна праверыць чысціню сеткаватага фільтра маслоприемни-ка і алейных каналаў у верхняй частцы алейнага паддона.
3. Усталяваць зорачку ў прывадны ланцуг, пасля чаго ўсталяваць алейную помпу ў зборы.
Увага. Быць вельмі асцярожным, выконваючы апісаную ніжэй аперацыю. Пры парушэнні паслядоўнасці дзеянняў, магчыма закліноўванне спружыны нацягвальніка прываднага ланцуга алейнай помпы.

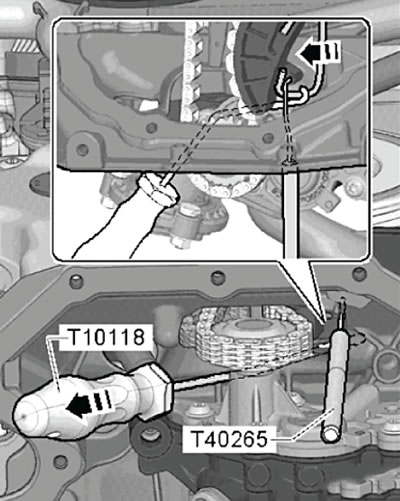

4. Вызваліць спружыну нацягвальніка, зняўшы адмысловую прыладу, як паказана на малюнку ніжэй.
5. Усталяваць ушчыльняльнае кольца (пазіцыя 6 на агульным малюнку вышэй) на маслоотражательную пласціну, затым вырабіць на дадзенае кольца свежае маторнае масла.
6. Устанавіць маслоотражательную пласціну і зацягнуць балты яе мацавання.
7. Усталяваць ніжнюю частку алейнага паддона (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
8. Запоўніць сістэму змазкі маторным маслам.
