Oprez: Prisutnost metalnih strugotina ili velikih količina malih metalnih čestica pronađenih tijekom obnove motora može ukazivati na oštećenje koljenastog vratila i ležajeva klipnjače. Kako biste spriječili daljnje oštećenje, temeljito očistite kanale za ulje i zamijenite mlaznice ulja, hladnjak ulja i filter ulja.
Napomena: Ako se uklonjeni dijelovi trebaju ponovno upotrijebiti, rasporedite ih tako da budu na istom mjestu i usmjerenju kada se ponovno ugrade.
1. Detalji ugradnje i montaže radilice i grupe klipnjača-klip prikazani su na slici. ilustracije.

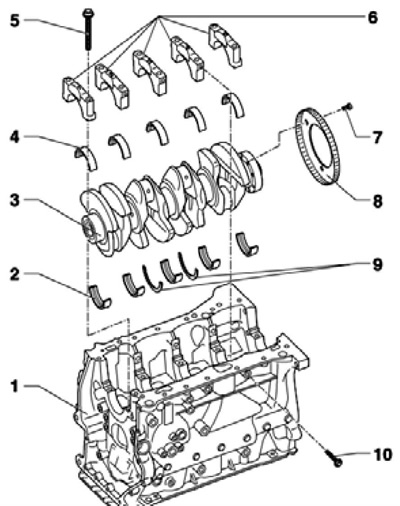

33.1a Detalji ugradnje radilice
1 blok cilindra
2 Glavni ležajevi na strani bloka cilindra, s utorima za ulje
3 radilica
4 Glavni ležajevi na strani poklopca, bez žljebova za ulje
5 Vijak, podložan zamjeni
6 Poklopci glavnih ležajeva
7 Vijak, podložan zamjeni, 10 Nm, zatim zategnite pod kutom od 90°, nakon otpuštanja zamijenite rotor 8
8 Rotor CKP osjetnika, podložan zamjeni
9 Potisne pločice glavnog ležaja br. 3
10 Vijak, podložan zamjeni

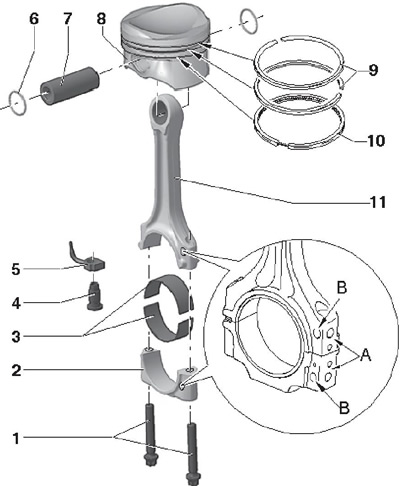

33.1b Detalji ugradnje klipnjače i grupe klipa
1 Vijci za pričvršćivanje poklopca 2, podložni zamjeni, zategnite podmazanim navojima i spojnom površinom, 30 Nm, zatim zategnite pod kutom od 90°
2 Kapica ležaja klipnjače, ugrađena samo u jednom položaju i samo na paru klipnjača (vidi točku 11)
3 Kućišta ležaja klipnjače
4 Ventil za smanjenje tlaka, 1,6+1,9 bara, 27 Nm
5 Uljna mlaznica za hlađenje klipa
6 Sigurnosni prsten
7 Klip klipa, za lakše uklanjanje zagrijte klip na 60°C
8 Klip s komorom za izgaranje, strelica na dnu treba biti okrenuta prema razvodnom pogonu
9 Kompresijski prstenovi, postavljeni u intervalima od 120° između brava, oznaka "TOP" treba biti okrenuta prema dnu klipa
10 Prsten za struganje ulja, 2-dijelni, brava gornjeg dijela postavljena je u intervalu od 120° od brave bližeg kompresijskog prstena
11 Klipnjača, zamjenjiva samo u sklopu s poklopcem 2, s oznakom "A" pripadnosti cilindru i oznakom "B" strane razvodnog pogona
2. Numeriranje poklopaca glavnih ležajeva radilice počinje od strane razvodnog pogona. Izbočine za držanje ljuski glavnih ležajeva u bloku cilindra i u poklopcima moraju se podudarati.
3. Glavne ljuske ležaja s uljnim utorima ugrađene su u blok cilindra, a bez uljnih utora - u poklopce glavnih ležajeva.
4. Nakon uklanjanja radilice, postavite je tako da ne leži na rotoru CKP osjetnika.
5. Redoslijed zatezanja vijaka poklopca glavnog ležaja naznačen je na nosaču. ilustracije. Prvo zategnite vijke (1-10) i (strelice A) rukom, zatim zategnite vijke (1-10) na 65 Nm, a zatim ih zategnite pod kutom od 90°. Nakon toga zategnite vijke (strelice A) na 20 Nm i zatim ih zategnite pod kutom od 90°.

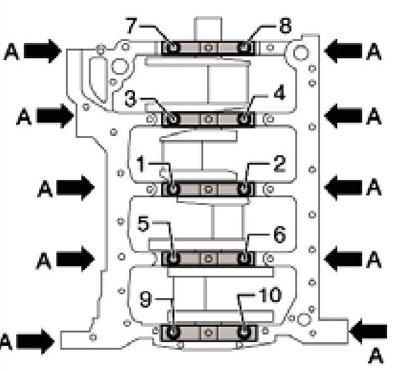

33.5 Redoslijed zatezanja vijaka koji pričvršćuju poklopce glavnih ležajeva
6. Ugradite glavne ljuske ležaja s ispravnom oznakom u boji, određenom slovom na odgovarajućem mjestu koda. Slovni kod za određivanje oznake boje košuljica koje se koriste na strani bloka cilindra može se naznačiti ili na površini bloka cilindra koja se spaja s koritom ulja (vidi ilustraciju 33.6a), ili na kraju bloka cilindra (vidi ilustraciju 33.6b). Slovni kod za određivanje oznake bojom košuljica ugrađenih u poklopce glavnih ležajeva naznačen je na radilici (vidi ilustraciju 33.6c). Slova u šifri predstavljaju sljedeće oznake boja na umecima: S - crna, R - crvena, B - plava, G - žuta, W - bijela.

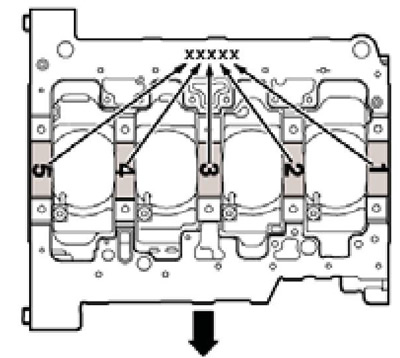

33.6a Kod za određivanje označavanja gornjih košuljica (naznačeno na donjoj površini bloka cilindra)

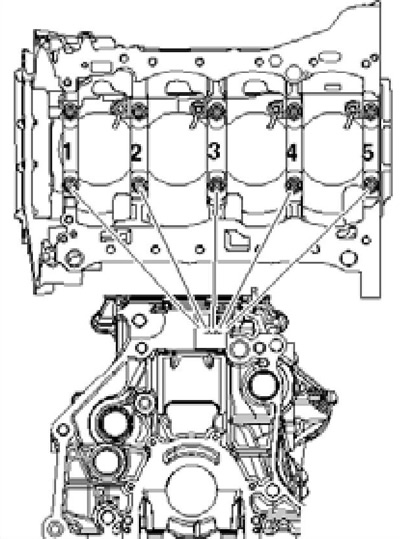

33.6b Kod za određivanje označavanja gornjih košuljica (naznačeno na krajnjoj površini bloka cilindra)

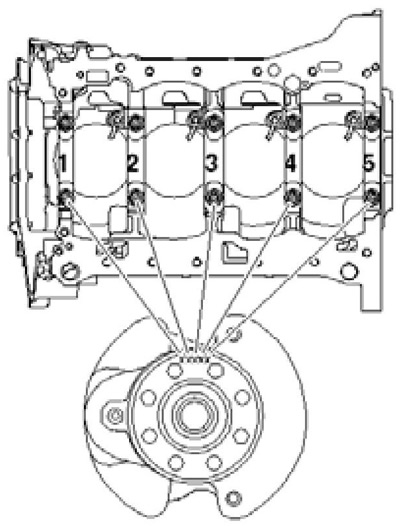

33.6c Kod za određivanje označavanja donjih košuljica
7. Klipnjače i poklopci ležajeva klipnjača proizvedeni su metodom usitnjavanja, stoga ih treba mijenjati samo zajedno. Oznake na klipnjačama i poklopcima ležajeva klipnjača moraju biti na istoj strani. Postavite školjke ležaja klipnjače u sredinu (kako u klipnjači tako i u njenom poklopcu), udaljiti se (i naprotiv. ilustracije) bilo je isto s obje strane. U klipnjače (1) ugrađeni su ležajevi s rupom, a u poklopce ležaja klipnjače (2) ležajevi bez rupe.

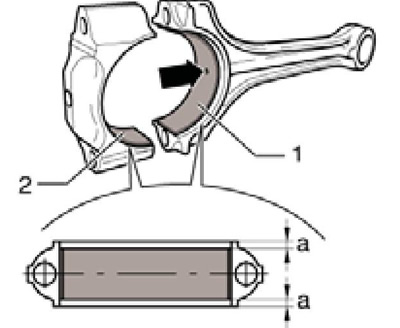

33.7 Položaj ugradnje ljuski ležaja klipnjače
8. Na novim klipnjačama, poklopac ležaja klipnjače ne smije biti potpuno otkinut od klipnjače. Ako je ne možete odlomiti rukom, lagano učvrstite klipnjaču u škripcu s mekim čeljustima ispod linije loma (ispod središta rupe), odvrnite pričvrsne vijke poklopca za 5 okretaja i udarite poklopac čekićem s plastičnim udarcem (vidi sliku 14.4).
