Általános megjelenés

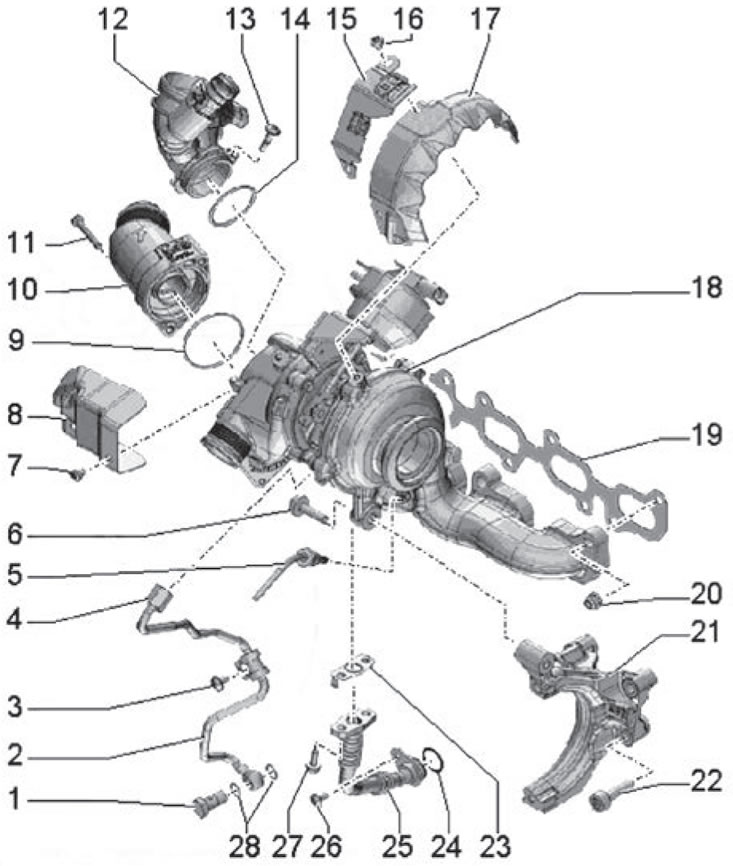

1. Üreges összekötőcsavar; 2. Nyomásos olajvezeték; 3. Rögzítőcsavar, meghúzási nyomaték a telepítés során 12 Nm; 4. Csatlakozóanya, összeszerelési meghúzási nyomaték 22 Nm; 5. Kipufogógáz hőmérséklet-érzékelő 1; 6. Rögzítőcsavar; 7. Rögzítőcsavar, meghúzási nyomaték a telepítés során 15 Nm; 8. Hőszigetelő bevonat; 9. Tömítőgyűrű; 10. Pulzációcsillapító; 11. Rögzítőcsavar, meghúzási nyomaték a telepítés során 9 Nm; 12. Tápcsatlakozó; 13. Rögzítőcsavar, meghúzási nyomaték a telepítés során 8 Nm; 14. Tömítőgyűrű; 15. Szerelőkonzol; 16. Rögzítőcsavar, meghúzási nyomaték a telepítés során 15 Nm; 17. Hőszigetelő bevonat; 18. Turbófeltöltő; 19. Tömítés; 20. Rögzítőanya; 21. Állvány; 22. Rögzítőcsavar; 23. Pecsét; 24. Tömítőgyűrű; 25. A kenőrendszer visszatérő vezetéke; 26. Rögzítőcsavar, meghúzási nyomaték a telepítés során 10 Nm; 27. Gumírozott csavar, meghúzási nyomaték a beszerelés során 14 Nm; 28. Tömítőgyűrűk.
A kipufogócsonk szerelvény menetes csatlakozásainak meghúzási nyomatékai turbófeltöltővel

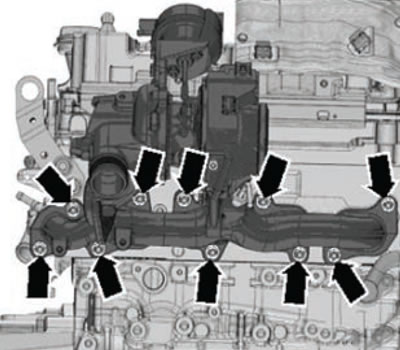

A turbófeltöltő szerelvényt a kipufogócsonkhoz rögzítő anyákat három lépésben kell meghúzni. Az anyákat a belsőktől kezdve, majd spirálisan, a külső rögzítőanyák felé haladva kell meghúzni.
- Első megközelítés: húzza meg a rögzítőanyákat 11 Nm meghúzási nyomatékkal.
- Második megközelítés: húzza meg a g rögzítőanyákat 22 Nm meghúzási nyomatékkal.
- Harmadik megközelítés: húzza meg a g rögzítőanyákat 22 Nm meghúzási nyomatékkal.
