Задачи и применение
- Функциональные датчики (давление, воздушные потоки), преимущественно для задач управления и регулировки.
- Датчики для безопасности (защита пассажира: подушка безопасности, ESP) и защита (защита от угона).
- Датчики контроля за состоянием автомобиля (бортовая диагностика, расходные показатели и параметры износа) и для информирования водителя и пассажиров.
Тип характеристики
- Постоянные линейные характеристики (рисунок 11а) используются для выполнения задач управления широким диапазоном измерений. Линейные характеристики имеют преимущество в связи с легкостью их проверки и корректировки.
- Постоянные нелинейные характеристики (рисунок 11b) часто служат для регулировки измерительной величины в очень узком диапазоне (например, регулировка выхлопа по λ=1, регулировка уровня упругого прогиба). Интенсивные нелинейные характеристики специальной формы (например, логарифмические) обладают преимуществами, если, например, в общем диапазоне измерений требуется постоянное допустимое отклонение от параметра измерений (например, измерение объема воздуха HFM).
- Непостоянные двухуровневые характеристики (возможно с гистерезисом, рисунок 11d) служат для наблюдения за предельными параметрами, при достижении которых их можно легкоустранить. Если устранить сложно, то можно заранее получить предупреждение за счет многоуровневости (рисунок 11с).

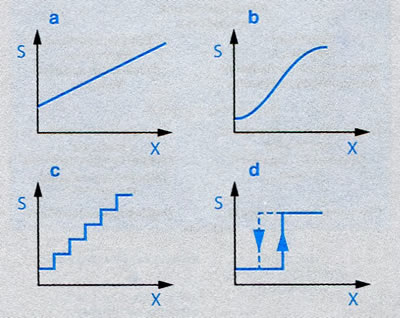

Рис. 11. Типы характеристик. S. Выходной сигнал; X. Измеряемая величина; а. Постоянная, линейная; b. Постоянная, нелинейная; с. Непостоянная, многоуровневая; d. Непостоянная, двухуровневая (с гистерезисом)
Тип выходного сигнала
Различают датчики также по типу их выходного сигнала (рисунок 13):
Аналоговые сигналы:
- Ток/напряжение, или соответствующая амплитуда.
- Частота/длительность периода.
- Длительность импульса/соотношение импульсов.

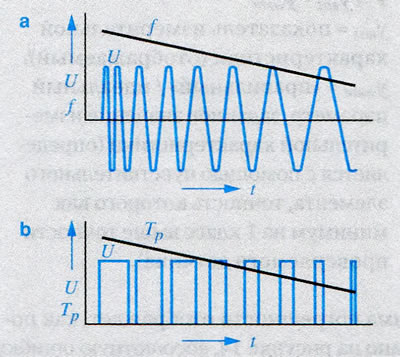

Рис. 13. Формы сигнала. а. Выходной сигнал U, информационные параметры: частота f; b. Выходной сигнал U, информационные параметры: длительность импульса Тр
Дискретный выходной сигнал:
- Двухуровневый (бинарный кодированный).
- Многоуровневый неравномерно ступенчатый (аналоговый кодированный).
- Многоуровневый эквивалентный (аналоговый или цифровой кодированный).
- Следует различать далее — как изображено на рисунке 12, в систематическом обзоре детерминированных, т.е. не случайных, (стохастических) сигналов — имеется ли сигнал на выходе датчика постоянно в наличии (постоянный) или только в дискретные моменты (непостоянный). Если сигнал цифровой и выдается серийно в форме битов, то он вынужденно является непостоянным.
Текст скопирован с этого ресурса SKODABOOK

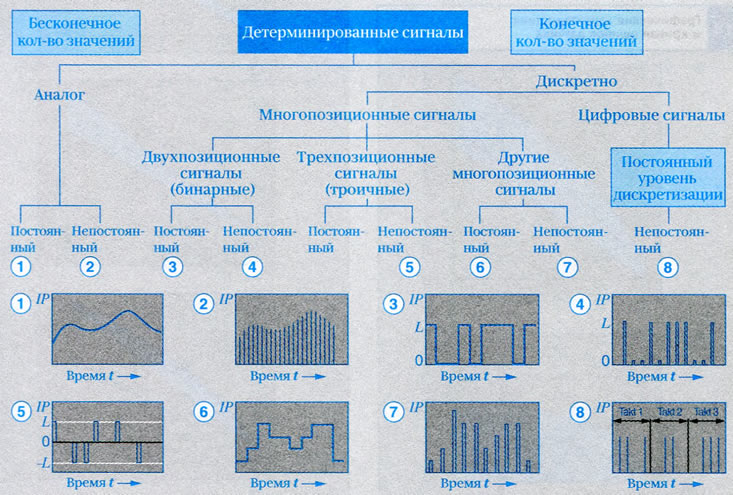

Рис. 12. Ввод детерминированных сигналов по информационным параметрам (ИП) с примерами
