Demontare și instalare
Demontarea
1. Scoateți ansamblul capacului superior al motorului.

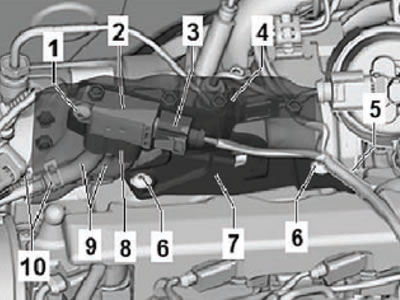

2. Deschideți capacul de izolație termică (4) așa cum se arată în figura de mai jos.
3. Deconectați conectorul cablajului (3) așa cum se arată în figura de mai jos.
4. Deșurubați șurubul de montare (1) și scoateți senzorul de presiune diferențială din suport (2), așa cum se arată în figura de mai jos.
5. Scoateți suportul (8) de pe suprafața de susținere (7).
6. Pulverizați senzorul cu solvent înainte de a-l scoate.
7. Slăbiți clema de montare (10) așa cum se arată în figura de mai jos.
8. Deconectați cu grijă furtunul de la racord în direcție longitudinală (furtunul trebuie deconectat de la senzorul de presiune diferențială cu mare atenție).
Instalare
Instalarea se efectuează în ordine inversă demontării.
Nota:
- Înainte de instalarea senzorului, este necesar să suflați conductele senzorului de presiune diferențială cu aer comprimat în direcția filtrului de particule (în acest fel, condensul va fi eliminat).
- Fiți extrem de atenți când conectați furtunurile.
- La conectarea furtunurilor, este imperativ să folosiți cleme speciale cu arc.
