Cuprins: Demontarea ⬇ Instalare ⬇
Nota:
- Demontare și instalare pompei de combustibil de înaltă presiune se efectuează numai pe un motor complet răcit.
- La instalarea pompei de combustibil de înaltă presiune, verificați și asigurați-vă că nu au pătruns impurități în sistemul de alimentare.
- Colectați combustibilul scurs folosind o cârpă curată atunci când deconectați conductele de combustibil.
- După demontare, este întotdeauna necesar să înlocuiți inelele de etanșare ale țevilor.
- Conectați întotdeauna conductele de retur fără tensiune.
Atenție: Sistemul de alimentare cu combustibil este sub presiune ridicată. Prin urmare, înainte de a deconecta furtunurile și conductele de combustibil, este necesar să eliberați presiunea reziduală.
Demontarea
1. Scoateți capacul decorativ superior al motorului.
2. Scoateți ansamblul carcasei filtrului de aer (pentru mai multe detalii, consultați secțiunea corespunzătoare din capitolul "Sistem de admisie și evacuare").
3. Deșurubați șurubul de montare, eliberați clema de montare și deconectați conducta de aer mișcând-o spre stânga, așa cum se arată în figura de mai jos.

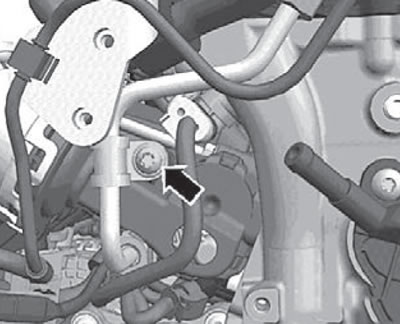

4. Deșurubați șurubul de fixare (săgeată) indicat în figura de mai jos.

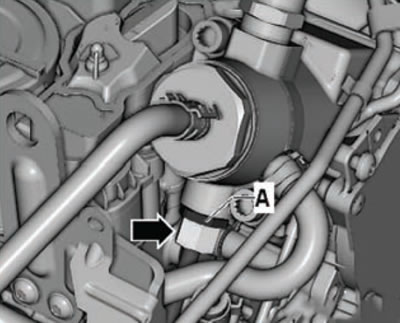

5. Ținând de suprafața hexagonală (A), slăbiți piulița de racord (săgeată) și deconectați conducta de înaltă presiune așa cum se arată în figura de mai jos.

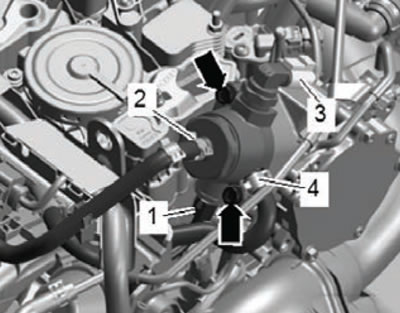

6. Deconectați conectorul cablajului (3) de la supapa de control al presiunii combustibilului, așa cum se arată în figura de mai jos.
7. Deconectați furtunurile de combustibil (1), (2) și (4) prezentate în figura de mai jos.
8. Deșurubați șuruburile de montare (săgeți) prezentate în figura de mai jos.
9. Scoateți cu grijă pompa de combustibil de înaltă presiune. Tachetul cu rolă poate rămâne în pompa de vid.
(Articol publicat pe site-ul web: skodabook.ru)
Instalare
1. Înlocuiți inelul de etanșare al pompei de combustibil de înaltă presiune.
2. Verificați starea tehnică a tachetului cu rolă al pompei de combustibil de înaltă presiune; înlocuiți tachetul dacă este necesar.
3. Instalați tachetul cu rolă în pompa de vid.
Nota:
- La instalarea pompei de combustibil, tachetul cu role trebuie să fie cât mai răcit posibil.
- La reutilizarea pompei de combustibil de înaltă presiune, toate conexiunile conductei de alimentare cu combustibil trebuie înlocuite.
4. Rotiți arborele cotit până când tachetul cu rolă ajunge în poziția cea mai joasă.
5. Înlocuiți elementele de conectare de pe pompa de combustibil de înaltă presiune.
6. Instalați pompa de combustibil de înaltă presiune în pompa de vid.
7. Montați și strângeți manual șuruburile de montare a pompei de combustibil.
8. Strângeți șuruburile de montare a pompei de combustibil de înaltă presiune, unul câte unul, în cruce, aplicând cuplul de strângere necesar.
9. Conectați ambele furtunuri de combustibil și fixați-le cu cleme cu arc.
10. Strângeți manual piulițele de conectare ale conductei de combustibil. Apoi strângeți piulițele de conectare la cuplul de strângere necesar.
11. Conectați conectorul cablajului la supapa de control al presiunii combustibilului.
