Demontare și instalare senzorilor sistemului de climatizare (Skoda Superb B6)

Notă: Senzorii G191/G192 nu sunt instalați pe modelele din săptămâna 46 din 2010.

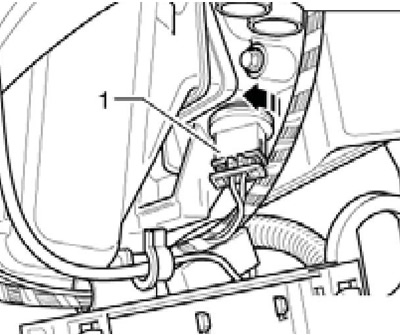

1. Pentru a scoate senzorul de temperatură la ieșirea vaporizatorului "G263", scoateți garnitura laterală dreaptă a consolei centrale, deconectați conectorul (1 pe ilustrații) senzor, rotiți-l în direcția săgeții la un unghi de 90° și trageți-l din carcasa sistemului de climatizare.

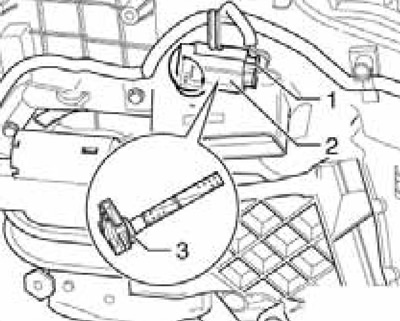

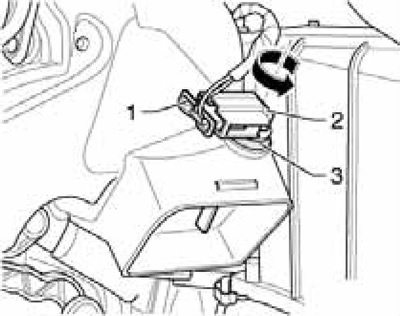

2. Pentru a scoate senzorul "G192" pentru temperatura aerului alimentat în puțurile pentru picioare (la modelele cu sistem "Climatic"), scoateți conducta de aer în puțul piciorului stâng (vezi Secțiunea 10), rotiți senzorul (2 din ilustrația 14.2a) în direcția săgeții la un unghi de 90°, trageți-l din carcasa sistemului de climatizare și deconectați conectorul senzorului (1). Pe modelele cu sistem "Climatronic" în locul senzorului "G192" este instalat senzorul "G261" al temperaturii aerului furnizat în puțul piciorului stâng, iar senzorul "G262" al temperaturii aerului furnizat în puțul drept este instalat pe partea dreaptă (vezi ilustrația 14.2b) și este accesibil după îndepărtarea compartimentului principal de depozitare. Senzorul "G262" este îndepărtat într-un mod similar. Când instalați senzorii G192/G261/G262, asigurați-vă că inelul de etanșare (3) este poziționat corect.

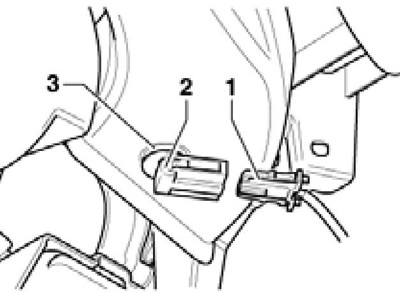

3. Pentru a scoate senzorul "G191" (2 pe ilustrații) temperatura aerului furnizat de la deflectoarele centrale (la modelele cu sistem "Climatic"), torpedoul șoferului (vezi capitolul 11), rotiți senzorul (2 pe ilustrații) la un unghi de 90°, trageți-l din carcasa sistemului de climatizare și deconectați conectorul senzorului (1). Pe modelele cu sistem "Climatronic" senzorii "G150" și "G151" ai temperaturii aerului furnizat prin deflectoarele centrale din stânga și, respectiv, din dreapta, sunt îndepărtați în același mod după îndepărtarea torpedoului corespunzător (vezi capitolul 11). Când instalați senzorii G192/G261/G262, asigurați-vă că inelul de etanșare (3) este poziționat corect.

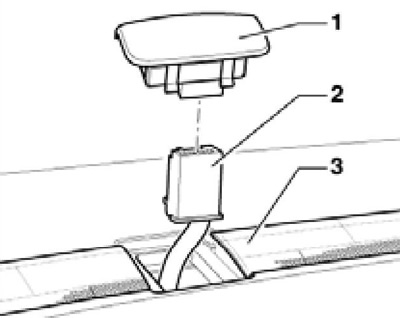

4. Pentru a îndepărta senzorul "G107" sau senzorul nr. 2 "G134" radiație solară (1 pe ilustrații) apăsați-l din tabloul de bord (3) folosind pana de plastic nr. 3409 și deconectați conectorul (2).

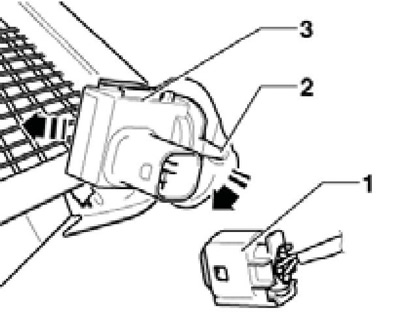

5. Pentru a scoate senzorul "G238" (3 pe ilustrații) calitatea aerului, scoateți capacul din dreapta al parbrizului (vezi capitolul 11), deconectați conectorul (1 pe ilustrații) senzorul "G238", apăsați încuietoarea (2), rotiți senzorul la un unghi de 90° și scoateți-l. După îndepărtare, păstrați senzorul curat și nu lăsați senzorul să intre în contact cu substanțe chimice lichide (solvenți, combustibili etc.) sau vaporii lor.
