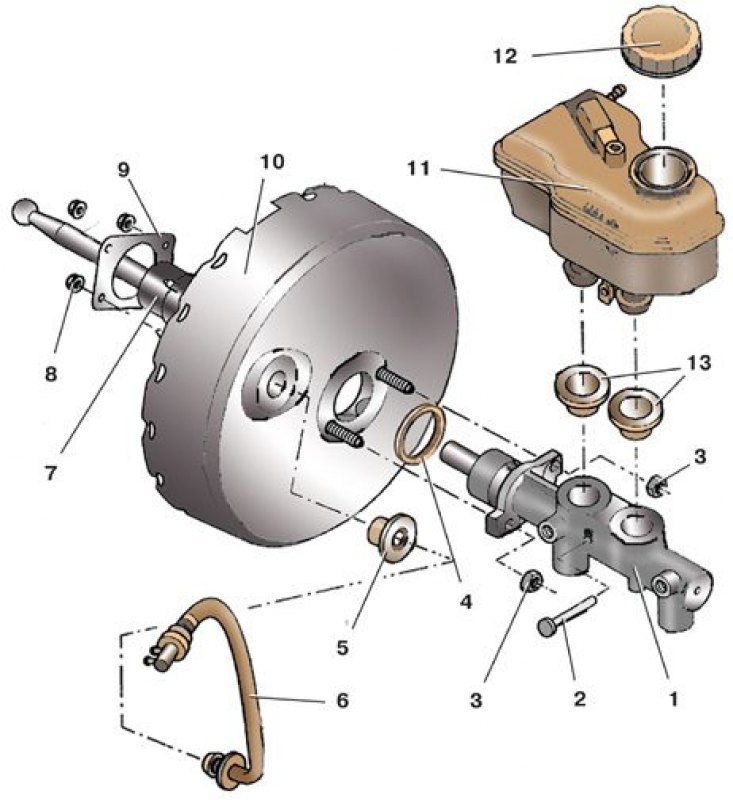

Вакуумный усилитель с главным цилиндром
1 – главный цилиндр; 2 – штифт; 3, 8 – гайка; 4 – уплотнительное кольцо; 5, 13 – уплотнительная втулка; 6 – вакуумный шланг с обратным клапаном; 7 – защитный колпак; 9 – прокладка; 10 – вакуумный усилитель; 11 – бачок; 12 – крышка бачка
Внимание! Вакуумный усилитель ремонту не подлежит, в случае неисправности его необходимо заменить в сборе.
Внимание! После снятия вакуумного усилителя самоконтрящиеся гайки его крепления необходимо заменить новыми.
Проверка
1. При неработающем двигателе нажмите 5–6 раз на педаль тормоза.
2. Удерживая педаль тормоза в нажатом положении, пустите двигатель. Педаль тормоза должна переместиться вперед.
3. Если этого не произошло, проверьте работу обратного клапана и плотность посадки вакуумного шланга 6 (см. рис. Вакуумный усилитель с главным цилиндром). Обратный клапан должен пропускать воздух только в одну сторону.
Снятие
1. Снимите главный тормозной цилиндр (см. подраздел 9.3).
2. Отсоедините вакуумный шланг 6 (см. рис. Вакуумный усилитель с главным цилиндром) от вакуумного усилителя 10.
3. Отверните болт крепления и снимите воздуховод обдува ног водителя (см. подраздел 11.6). На моделях, оборудованных системой «Комфорт», снимите центральный блок управления.
4. Снимите выключатель сигнала торможения (см. подраздел 9.10.7).
5. Отсоедините педаль тормоза от толкателя вакуумного усилителя (см. подраздел 9.1).
6. Отверните четыре гайки 2 (см. рис. Крепление педального узла) крепления вакуумного усилителя изнутри салона.
7. Снимите вакуумный усилитель 10 (см. рис. Вакуумный усилитель с главным цилиндром) со стороны моторного отсека.
Установка
1. Установите вакуумный усилитель в обратном порядке, при этом замените самоконтрящиеся гайки 2 (см. рис. Крепление педального узла) или 8 (см. рис. Вакуумный усилитель с главным цилиндром) его крепления новыми.
2. Замените также поврежденную прокладку 9, установленную между усилителем и щитом передка.
3. После установки долейте жидкость в бачок и прокачайте тормозную систему (см. подраздел 9.9.6).
Момент затяжки гайки крепления вакуумного усилителя – 20 Н·м.
