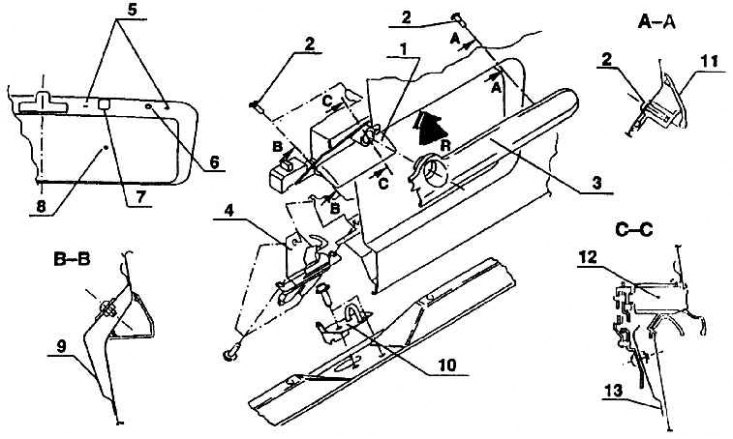

Крышка багажного отсека – монтаж замка, защелки, отжимной ручки и планки освещения ГОЗ
1 – ручка отжимная в сборе; 2 – болт; 3 – накладка освещения ГОЗ; 4 – замок; 5 – отверстия для крепления накладки освещения ГОЗ; 6 – центральное отверстие; 7 – отверстие для освещения ГОЗ; 8 – отверстие под расклепываемую гайку; 9 – ребро жесткости отжимной ручки; 10 – защелка замка; 11 – накладка освещения ГОЗ; 12 – личинка замка; 13 – ребро жесткости отжимной ручки
Замковая система крышки объединена с личинкой патентованного замка. Замок управляется отжимной рукояткой, размещенной в выдавке внешнего листа крышки. При запирании замка ключом или для фиксации нужно отклонить ручку (рукоятку), а не то замок откроется.
Обособленный замок-запор смонтирован на нижней стороне крышки и соединен с замком тягой с пластмассовыми наконечниками. Защелка замка привинчена к раме крышки кузова и ее можно сдвигать, что позволяет подогнать крышку к кузову.
Открыть замок можно двумя способами: снаружи рукояткой отжимной ручки после отпирания замка ключом и электрически, если на автомобиле смонтирован центральный замок. Электрический механизм собственно открывает замок вместо ключа.
