Внимание! При установке зеркала нажимать лишь на середину стекла. Абсолютно необходимо пользоваться защитными перчатками.

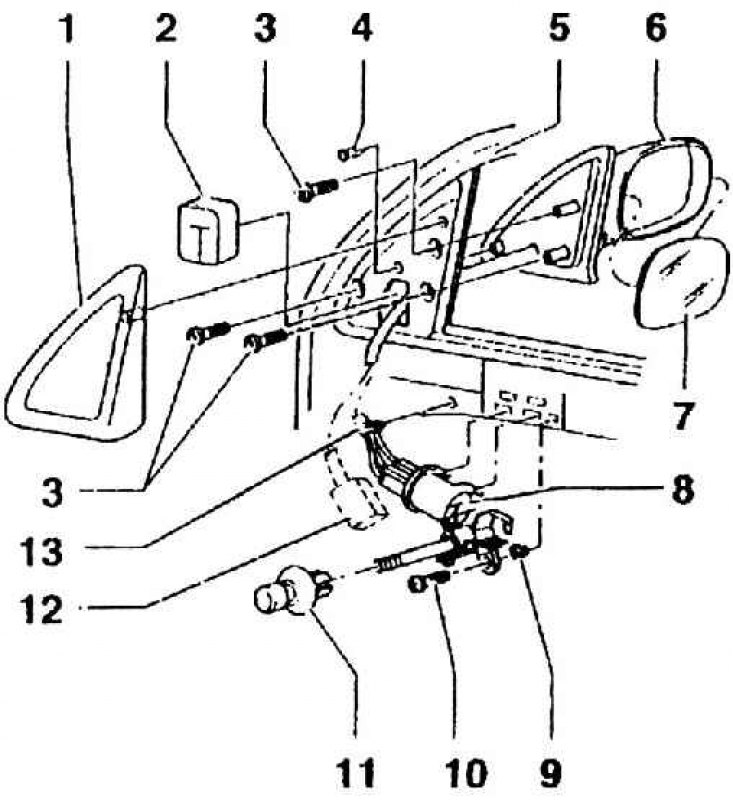

1 – кожух (снять под прямым углом с коробкой (рамой) двери); 2 – уплотнение; 3 – 2 Нм; 4 – прижимной зажим; 5 – дверь; 6 – корпус зеркала; 7 – стекло зеркала (у обоих исполнений (с регулированием вручную и электрическим) оно вдавлено); 8 – устройство для регулирования положения зеркала (вручную); 9 – гайка; 10 – винт крепления (для регулирования положения зеркала вручную, 2 Нм); 11 – ручка управления (для регулирования положения зеркала вручную, надета на устройство для регулирования положения зеркала); 12 – штекер (для электрического регулирования положения зеркала); 13 – прижимной зажим (для регулирования положения зеркала вручную)
Разборка и сборка
1. Отжать стекло сначала внизу, а затем наверху (специальный инструмент "80-200").
Следить за тем, чтобы не повредить корпус зеркала.
Ознакомьтесь с оригиналом на сайте (SKODABOOK)
2. Установив стекло через направляющие цапфы в корпус, вдавить его.
