Снятие и установка стеклянной крышки

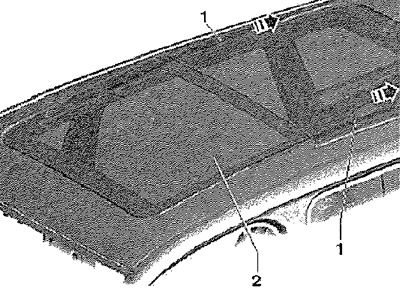

Открыть стеклянную крышку «2» так, чтобы стали доступны накладки «1». Сдвинуть накладки «1» из салона назад в направлении «стрелки».
Указание: Для выворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в механизм люка сдвижной крышки.

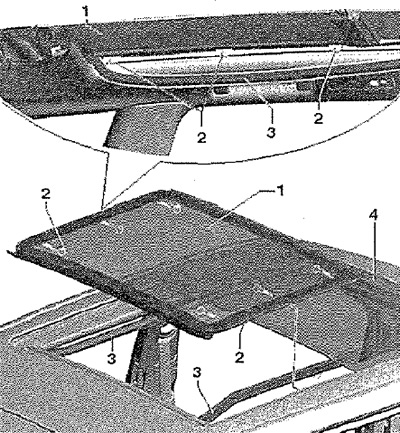

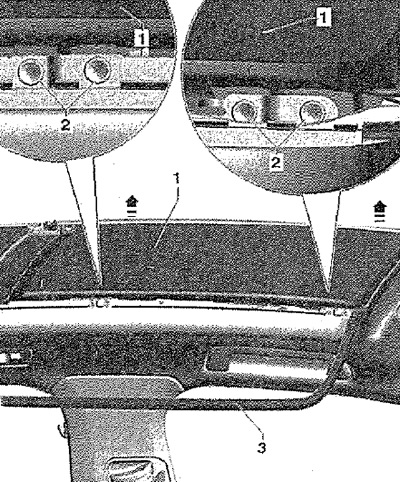

Отсоединить уплотнитель «3» от монтажной рамки. Вывернуть винты «2» стеклянной крышки «1» слева и справа. Вынуть стеклянную крышку движением вверх «стрелки».
Установка
Указание: При установке стеклянной крышки использовать только новые болты. Для вворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.

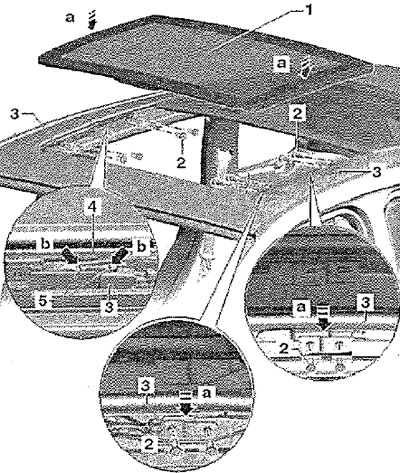

При необходимости сдвинуть выдвижной механизм «3» с обеих сторон, так чтобы метки «5» выстроились в одну линию -стрелки b-. Вставить стеклянную крышку «1» сверху -стрелки а- в выдвижной механизм «3». Ввернуть винты «2», но не затягивать. Отрегулировать переднюю часть стеклянной крышки. Затянуть винты «2». Момент затяжки — 7 Нм. Установить накладку «2» на стеклянную крышку «1» и надвинуть ее на крепление. После окончания всех работ выполнить установочный прогон электродвигателя сдвижной крышки люка.
Снятие и установка задней части стеклянной крышки
Указание: Для выворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.
Отсоединить уплотнитель «3» от монтажной рамки. Вывернуть винты «2» стеклянной крышки «1» слева и справа.

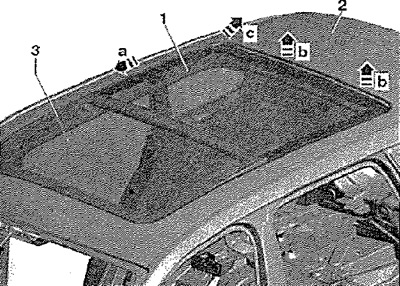

Немного задвинуть задняя часть стеклянной крышки «1» под переднюю часть «3» «стрелка а». Извлечь заднюю часть стеклянной крышки «1» из проема «2» только в его задней части -стрелки b-. Сдвинуть заднюю часть стеклянной крышки «1» по диагонали вверх -стрелка с - над крышей «2» и вытянуть ее из-под передней части стеклянной крышки «3».
Установка
Указание: При установке стеклянной крышки использовать только новые болты. Для вворачивания винтов следует использовать намагниченный инструмент, чтобы винты не упали в направляющую люка со сдвижной крышкой.
Установка в обратном порядке. Установить заднюю часть стеклянной крышки «1» сверху по диагонали под переднюю часть стеклянной крышки «3». Вставить заднюю часть стеклянной крышки «1» в -заднюю часть проема «2» движением вниз и затем сдвинуть ее назад. Ввернуть винты «2», но не затягивать. Отрегулировать заднюю часть стеклянной крышки «1». После регулировки задней части стеклянной крышки затянуть винты. Момент затяжки — 7 Нм.
Проверка регулировки по высоте
Указание: Передняя часть стеклянной крышки регулируется только по переднему краю, задняя часть — только по заднему краю. Для обеспечения наилучшего обзора обратить внимание на то, чтобы регулировка елевой и с правой стороны выполнялась как можно более равномерно (симметрично). Стрелка показывает направление движения.

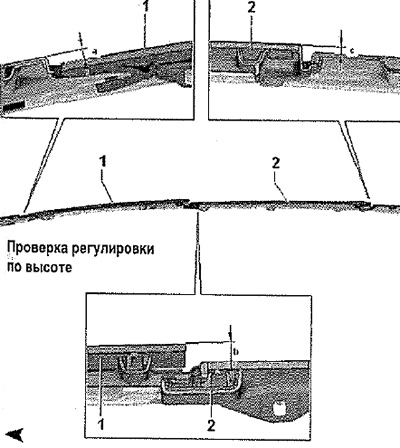

Проверить с помощью глубиномера регулировку передней части стеклянной крышки «1» и задней части стеклянной крышки «2».
- Размер «а»: 1,5 +1 мм
- Размер -b-: 1 +1 мм
- Размер -с-: 1±1 мм
При отклонении измеренных значений от заданных необходимо отрегулировать стеклянную крышку. Отрегулировать переднюю часть стеклянной крышки. Отрегулировать заднюю часть стеклянной крышки.
