Указание: При снятии модуля отопителя и климатической установки кронштейны не снимаются.

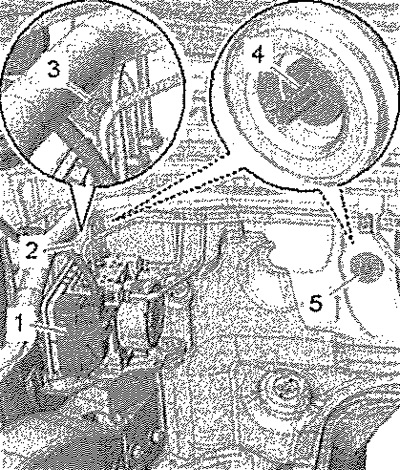

Снять модуль отопителя и климатической установки. Подняв скобу, отсоединить разъём «1». Откинуть в сторону теплозащитный экран «2» за модулем ABS. Отвернуть гайки «3» и «5». В салоне снять кронштейн «4».
Указание: Если доступ к гайкам через модуль ABS затруднён, потребуется снять патрубок ОЖ с внутренним теплообменником.

Установка

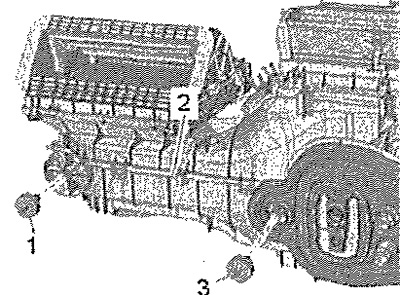

Установка в обратном порядке. Вставить кронштейны «1» и «3» в крепление на модуле отопителя и климатической установки «2» и установить модуль с кронштейнами.

После установки модуля отопителя затянуть гайки «3» и «5» (4,5 Нм).
