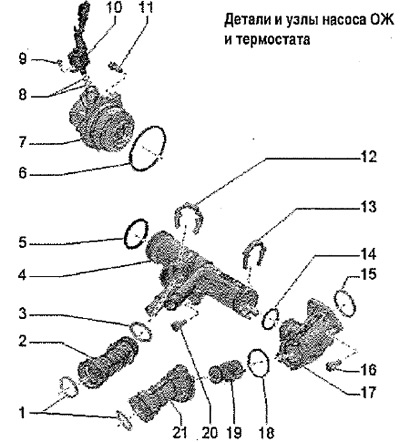

1. Уплотнительные кольца: заменять после разборки; смазать ОЖ
2. Штуцер
3. Уплотнительное кольцо; заменять после разборки; смазать ОЖ
4. Передний нижний патрубок системы охлаждения
5. Уплотнительное кольцо; заменять после разборки
6. Уплотнительное кольцо: заменять после разборки; смазать ОЖ
7. Насос системы охлаждения
8. Уплотнительные кольца заменять после разборки: смазать ОЖ
9. 8 Нм
10. Клапан контура ОЖ ГБЦ «N489»
11. 20 Нм, и дотянуть на 45° (⅛ оборота); заменять после разборки
12. Крепёжная скоба: проверить надёжность крепления
13. Крепёжная скоба: проверить надёжность крепления
14. Уплотнительное кольцо: заменять после разборки; смазать ОЖ
15. Уплотнительное кольцо: заменять после разборки
16. 20 Нм
17. Корпус термостатов
18. Уплотнительное кольцо: заменять после разборки; смазать ОЖ
19. Термостат
20. 20 Нм
21. Штуцер
Насос охлаждения наддувочного воздуха «V188», Циркуляционный насос отопителя «V488»
(Данные скопированы с портала: «SkodaBook.ru»)
1. Насос охлаждения наддувочного воздуха «V188»
2. Шланг ОЖ
3. Шланг ОЖ
4. 40 Нм
5. 40 Нм
6. Циркуляционный насос отопителя «V488»
7. Шланг ОЖ
8. Шланг ОЖ
9. Кронштейн: циркуляционного насоса отопителя «V488»
10. Фиксаторы
11. 40 Нм
12. Кронштейн: насоса охлаждения наддувочного воздуха «V188»
13. Фиксаторы
