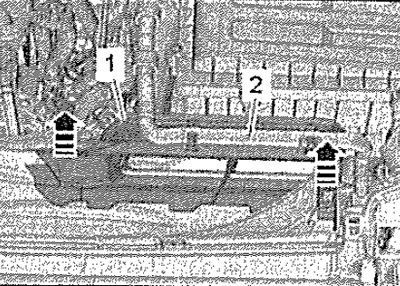

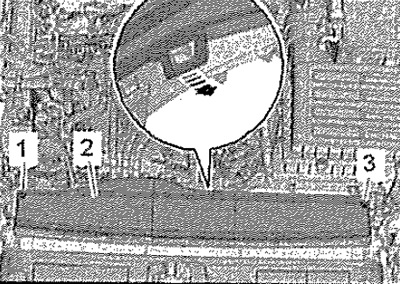

Освободить шланг ОЖ -2-. Разблокировать фиксаторы -стрелки-, снять верхнюю часть воздуховода -1-.

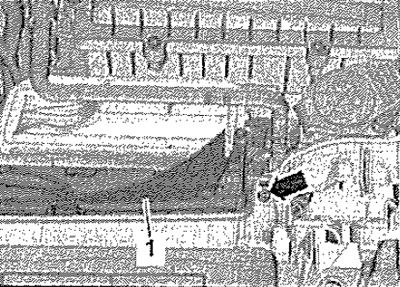

Выкрутить слева и справа винт -стрелка-. Отцепить и снять нижнюю часть -1- воздуховода.

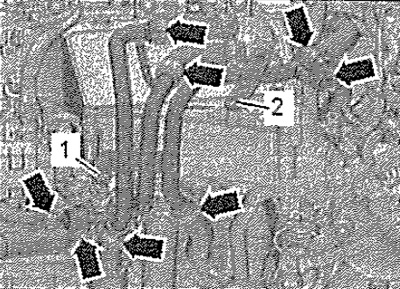

Снять кронштейн -1- с топливными шлангами. Выкрутить винты -стрелки-. Ослабить хомут -3- и снять шланг системы охлаждения. -Позицию 2- игнорировать.
Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CUPA, CRVC

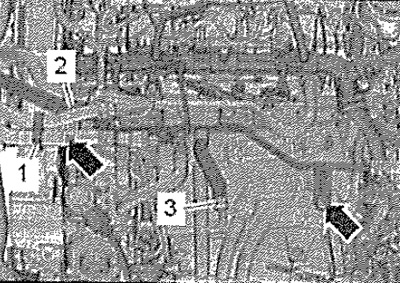

Выкрутить болты -1, 2-. Ослабить хомуты -стрелки-, отсоединить шланги системы охлаждения. Снять передний верхний патрубок ОЖ.
Для а/м с буквенным обозначением двигателя СНКВ
Выкрутить болты -1, 2-. Ослабить хомуты -стрелки-, отсоединить шланги системы охлаждения. Снять передний верхний патрубок ОЖ.
Установка
Установка в обратном порядке.
Указание: Для крепления всех соединений шлангов использовать оригинальные пружинные хомуты, аналогичные устанавливаемым на заводе.
Залить ОЖ.
