Указание: При монтаже установить на свои места все теплозащитные манжеты.
Снять верхний кожух двигателя. Слить ОЖ. Снять нижний патрубок ОЖ. Снять левые патрубки ОЖ. Снять приёмную трубу.
Для а/м с буквенным обозначением двигателя CLHA, CLHB, CKFB, CKFC, CUPA, CRVC

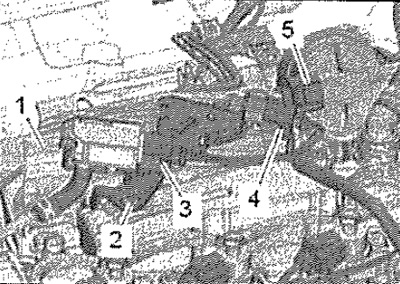

Раскрыть теплозащитный экран «1». Извлечь электрический разъем «4» из кронштейна, отсоединить его и высвободить электрический провод. Отсоединить электрические разъёмы -3, 5- и высвободить жгут проводов. Выкрутить винт «2» и отложить кронштейн с датчиком разности давлений «G505» назад.
Для а/м с буквенным обозначением двигателя CRKB

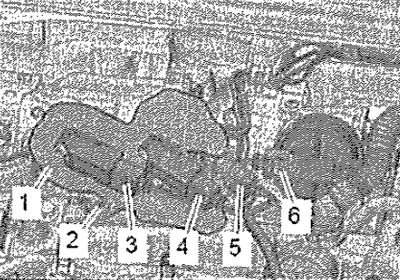

Раскрыть теплозащитный экран «1». Отсоединить электрические разъёмы -3, 4, 5, 6- и высвободить жгут проводов. Выкрутить винт «2».

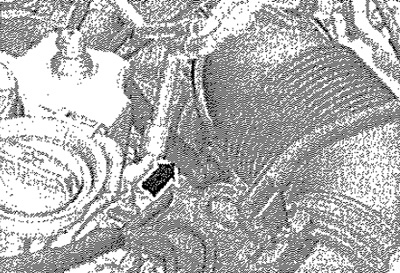

Отсоединить и отложить вакуумный шланг «стрелка» в сторону. Снять держатель с датчиками разности давлений и отложить назад.
Все

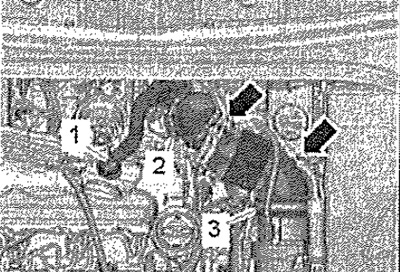

Отсоединить шланг «1» системы вентиляции картера от крышки ГБЦ, нажав на фиксаторы шланга. Освободить вакуумные шланги «стрелки» на воздушном патрубке. Выкрутить винт «2», отвести воздуховод со штуцером впускного коллектора назад и отсоединить от турбонагнетателя. -Позицию 3- игнорировать.

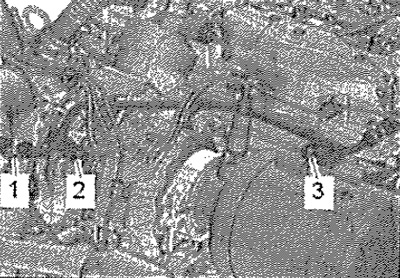

Ослабить хомут «1» и снять шланг системы охлаждения. Ослабить винт «2», выкрутить винт «3» и отвернуть шланг ОЖ в сторону.

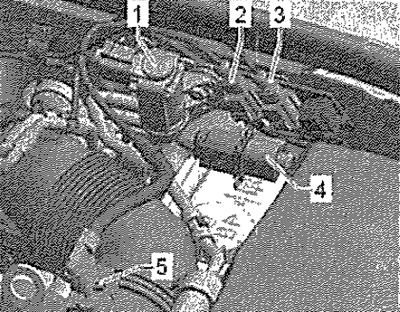

Отсоединить разъёмы и освободить жгуты проводов.
2. Датчика температуры ОГ 4 «G648»
3. Датчика температуры ОГ 3 «G495»
4. Лямбда-зонда «G39»
А/м с автономным отопителем

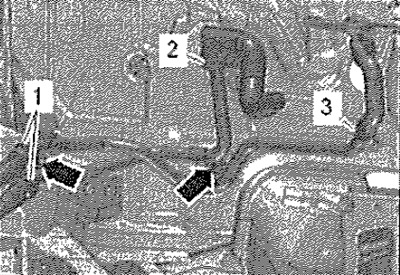

Выкрутить гайки «стрелки» и отжать патрубки ОЖ немного в сторону. -Позиции 1, 2, 3- игнорировать.
А/м с приводом на все колёса
Отсоединить правый приводной вал от угловой передачи.
Все

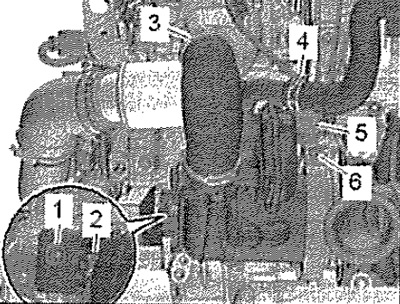

Отжать в сторону теплозащитный экран и отсоединить разъём «5». Ослабить хомут шланга «3», снять воздушный шланг. Ослабить хомут «4» и снять шланг системы охлаждения. Выкрутить винт «1» и ослабить винт «2». -Позицию 6- игнорировать.

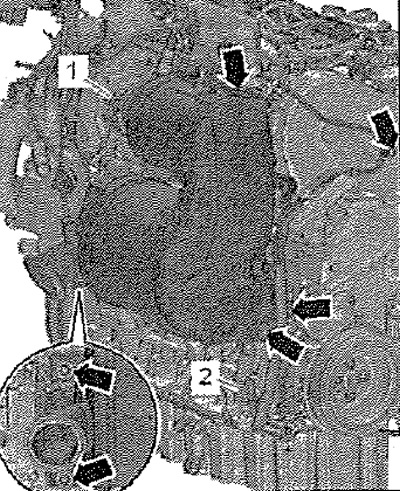

Выкрутить винт «1», снять зажимную муфту. Ослабить шпильку «2», немного отжать назад патрубок ОЖ. Выкрутить винты «стрелки», отжать назад модуль нейтрализации ОГ и радиатор охлаждения рециркуляции ОГ.
Источник статьи данный веб-сайт SkodaBook.ru

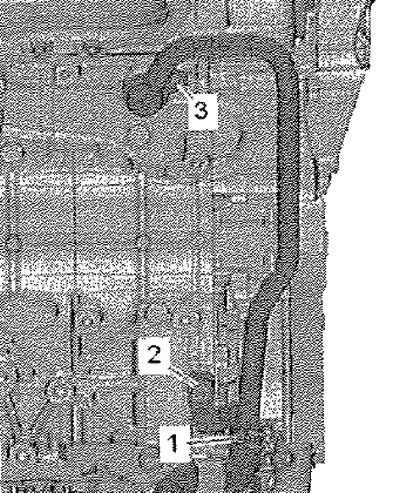

Ослабить хомут «1» и снять шланг системы охлаждения. Выкрутить шпильку «2» и винт «3», снять задний правый патрубок ОЖ.
Установка
Установка в обратном порядке.
Указание: После снятия заменить уплотнительное кольцо. Для крепления всех соединений шлангов использовать оригинальные пружинные хомуты, аналогичные устанавливаемым на заводе.
Установить модуль нейтрализации ОГ. Установить приёмную трубу. Установить задний патрубок ОЖ. Установить левые патрубки ОЖ Залить ОЖ.
