Снятие и установка среднего или заднего глушителей

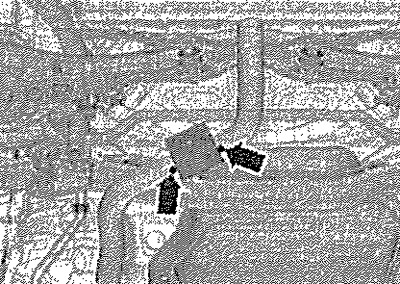

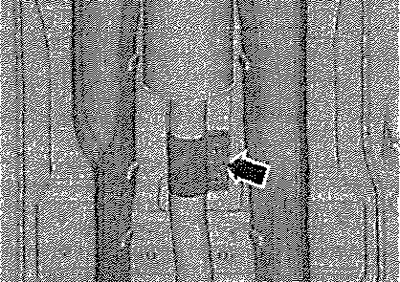

При замене среднего или заднего глушителей, задняя подвеска не снимается. Для независимой замены среднего или заднего глушителя на соединительной трубе предусмотрено место разреза. Место разъединения обозначено на выхлопной трубе выштамповкой. Снять заднюю левую панель облицовки днища при наличии. Снять заднюю поперечину тоннеля. Разблокировать и сдвинуть вперёд муфту «стрелка».

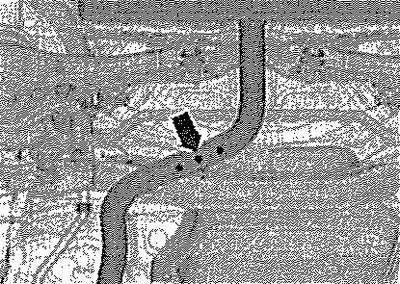

Разрезать соединительную трубу в месте разъединения «стрелка» под прямым углом с помощью ножовочной пилы.

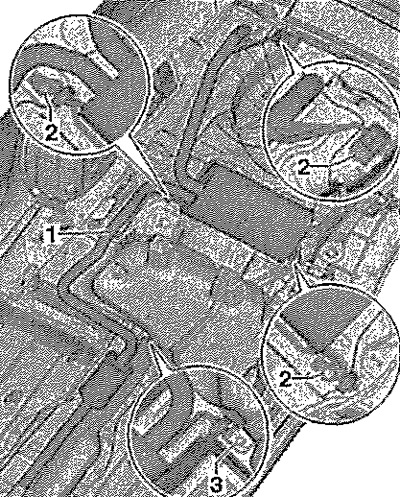

Выкрутить винты «2» и снять задний глушитель «1». Выкрутить винт «3» и снять средний глушитель -1 -.

Установка

Установка в обратном порядке. При установке располагать соединительную муфту по центру относительно боковых меток «стрелки».



Установить заднюю зажимную втулку. Установить переднюю зажимную втулку. Выровнять систему выпуска ОГ в холодном состоянии так, чтобы в ней не было натяга.
