Оглавление: Установка ⬇ Проверка длины цепей ⬇

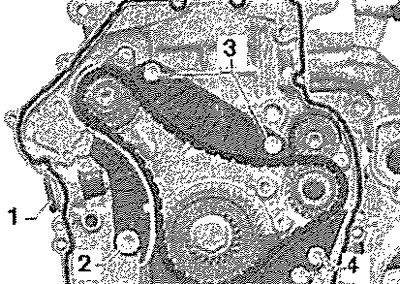

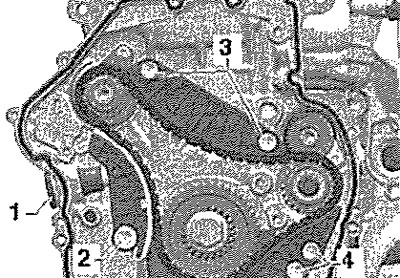

Снять цепь привода распредвалов, Выкрутить винты «стрелки». Снять натяжитель цепи привода балансирных валов «1».
Снять успокоитель «3». Снять цепь привода балансирных валов.
Установка
Звёздочку промежуточного вала и балансирный вал провернуть метками друг к другу «стрелка»; винт «1» не ослаблять.
Указание: Метки перекрываются только каждые 7 оборотов, что обусловлено передаточным отношением.

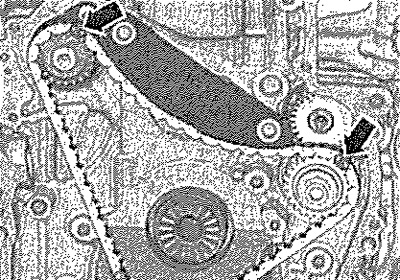

Уложить цепь привода балансирных валов на их звёздочки; цветные звенья цепи привода «стрелки» должны находиться напротив отметок на звёздочках.
Установить башмак успокоителя цепи привода и затянуть винт «3». Установить натяжитель цепи привода балансирных валов «1». Установить цепь привода распредвалов.
Проверка длины цепей

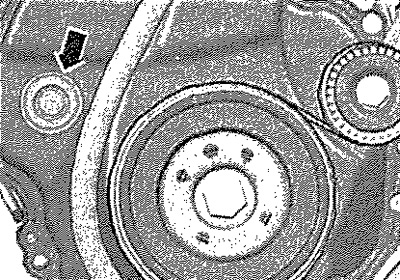

Извлечь заглушку «стрелка».

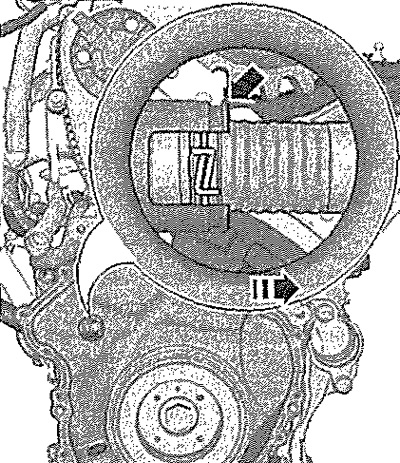

Повернуть шкив в направлении вращения двигателя, так чтобы поршень натяжителя цепи был максимально выдвинут в «направлении стрелки». Сосчитать видимые зубья поршня.
Указание: Видимыми считаются все зубья поршня, находящиеся справа от защитного кожуха натяжителя цепи «стрелка». Если видны 7 или больше зубьев: Заменить цель привода распредвала. Если видны 6 или меньше зубьев, цепь привода не заменять.
Заменить заглушку.
