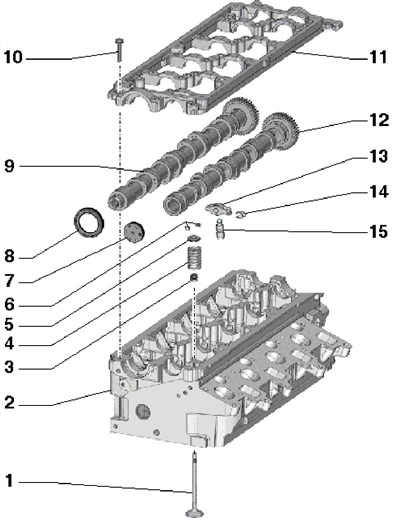

40.1 Детали ГРМ
1 Клапан
2 Головка цилиндров
3 Маслоотражательный колпачок
4 Клапанная пружина
5 Тарелка пружины 4
6 Сухари разрезного замка клапана
7 Крышка, подлежит замене
8 Сальник
9 Выпускной распределительный вал
10 Болт, 10 Нм
11 Постель распределительных валов, устанавливается на силиконовый герметик D176 501А1
12 Впускной распределительный вал
13 Коромысло
14 Фиксатор гидрокомпенсатора
15 Гидрокомпенсатор
Замечание: Головка цилиндров с трещинами между сёдлами клапанов может использоваться без снижения срока службы двигателя, если эти трещины не слишком большие и не шире 0.5 мм. Обработка клапанов и их сёдел, кроме притирки, не допускается.
Оригинал статьи расположен на: skodabook
2. Установка распределительных валов должна производиться только с помощью приспособления Т40094, иначе осевые подшипники в постели будут повреждены и потребуется замена головки цилиндров. Ввиду ограниченной доступности указанного приспособления замена распределительных валов не рассматривается.
3. Для замены маслоотражательных колпачков клапанов также необходимы специальные приспособления. Процедура производится по аналогии с описанием, данным для двигателей 1.8 и 2.0 л (см. Раздел 31).
