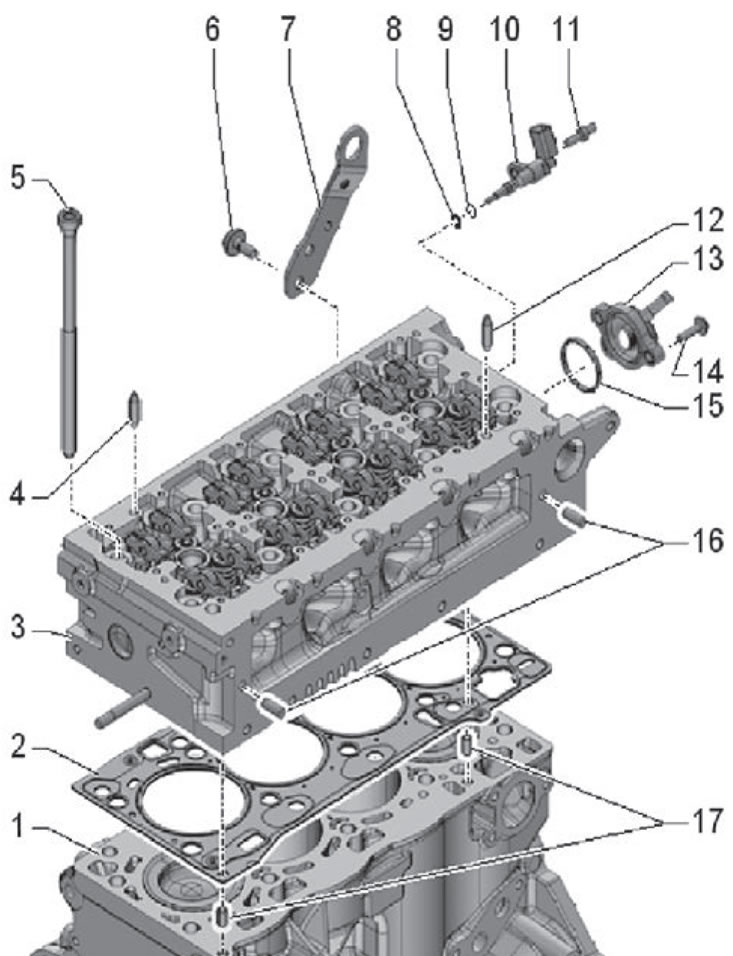

Общ вид
1. Сглобка на блока на цилиндрите; 2. Гарнитура на цилиндровата глава; 3. Сглобка на цилиндровата глава; 4. Монтажен щифт; 5. Монтажен болт; 6. Монтажен болт, въртящ момент на затягане по време на монтаж 20 Nm; 7. Око за окачване на двигателния възел; 8. Дистанционен пръстен; 9. Уплътнителен пръстен; 10. Сензор за температура на охлаждащата течност; 11. Двоен монтажен винт; 12. Монтажен щифт; 13. Захранващ нипел; 14. Закрепващ винт, въртящ момент на затягане по време на монтаж 10 Nm; 15. Уплътнителен пръстен; 16. Монтажен щифт; 17. Монтажни втулки.
