Забележка: Описанието на демонтажа/монтирането на превключвателите на кормилната колона е дадено в Раздел 9, и спирална пружина, съчетана с възвратен пръстен - в Раздел 14; блокът за управление на електрониката на кормилната колона на модели от 06.2010 г. е комбиниран с винтова пружина.
1. Местоположението на електрическите компоненти на кормилната колона е показано на съответната фигура. илюстрации. По-долу е описано премахването/монтирането на компоненти на кормилната колона само за модели до 05.2010 г.

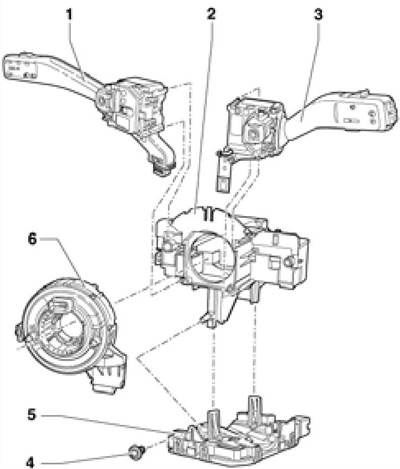

17.1a Разположение на електрически компоненти на кормилната колона преди 05.2010 г.
1 Ляв превключвател на кормилната колона
2 Поддръжка на превключвателя на кормилната колона
3 Десен превключвател на кормилната колона
4 винта, 0,4 Nm
5 Блок "J527" управление на електрониката на кормилната колона
6 Спирална пружина "F350"

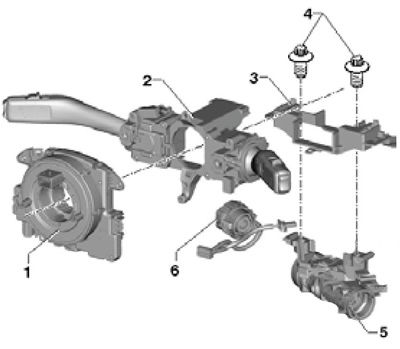

17.1b Разположение на електрически компоненти на кормилната колона от 06.2010 г.
1 Спирална пружина "F350" с блок "J527" за управление на електрониката на кормилната колона
2 Монтаж на превключватели на кормилната колона
3 Подпора за монтаж 2
4 срязващи болта, прибл. 15 Nm
5 Корпус за заключване на кормилната колона
6 Ключ за запалване

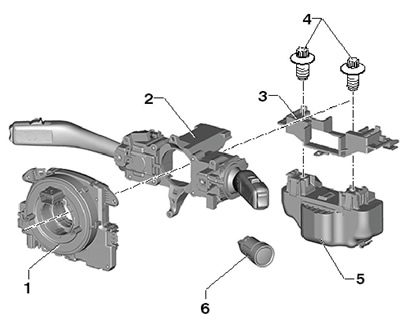

17.1c Схема на електрическите компоненти на кормилната колона от 06.2010 г. (модели с електронно заключване на кормилната колона)
1-4 Вижте надписите към илюстрация 17.1b
5 Заключване с блок за управление "J764" заключване на кормилната колона
6 Превключване "Start-stop"
Блок за управление на електрониката на кормилната колона
2. Отстранете облицовките на волана и кормилната колона (вижте глава 10).

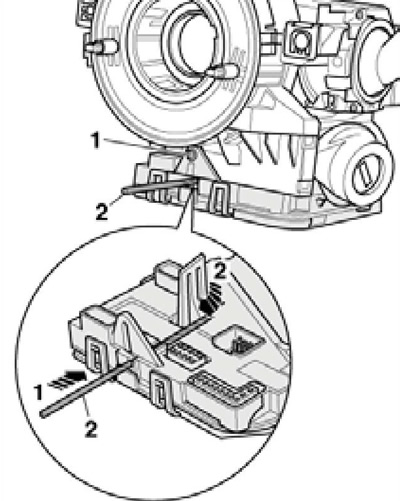

3. Отстранете винта (1 на съпротивлението. илюстрации), поставете 2,5 mm свредло (2) в отвора (стрелка 1) и освободете ключалката по посока на стрелката (2).
17.3 Освобождаване на далечното резе
4. Натиснете ключалката от страната на конектора по посока на стрелката (виж прил. илюстрация), за да го откачите и след това внимателно извадете контролния блок от превключвателите право надолу, без да го накланяте.

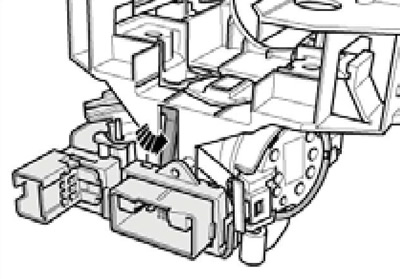

17.4 Освобождаване на предното резе

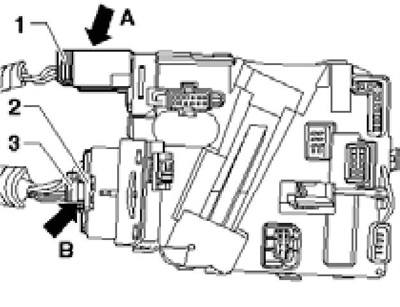

5. Изключете конектора (1 на съпротивлението. илюстрации), издърпайте ключалката (3) от конектора (2), натиснете ключалката (стрелка B) и разкачете конектора.
17.5 Конектори за окабеляване на блока "J527"
6. Монтажът се извършва в обратен ред. След инсталирането на нов модул той трябва да бъде програмиран.
Поддръжка на превключвател на кормилната колона
Забележка: По време на работа ще трябва да пробиете болтовете, които закрепват ключалката на кормилната колона, така че първо трябва да премахнете съседните части, така че върху тях да не попаднат метални частици от болтовете.
7. Отстранете блока за управление на електрониката на кормилната колона (виж подраздел по-горе).
8. Отстранете винтовата пружина (вижте раздел 14).
9. Отстранете двата превключвателя на кормилната колона (вижте раздел 9).

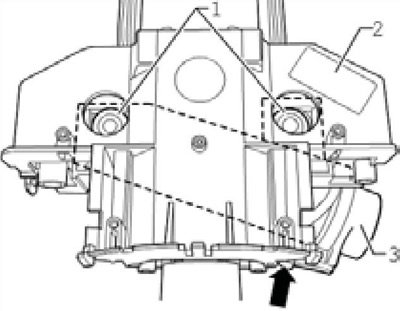

10. Изключете конектора на бобината за четене на имобилайзера (стрелка към обратното илюстрации), пробийте болтовете (1) на ключалката на кормилната колона с цилиндъра и ключа за запалване (3) и плъзнете опората (2) заедно с ключалката на кормилната колона от кормилната колона.
17.10 Болтове за заключване на кормилната колона (1)

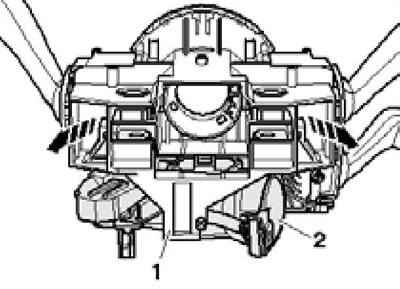

11. Натиснете скобите (стрелки отсреща илюстрации) и свалете корпуса на ключалката на кормилната колона (2) от опората (1).
12. Монтажът се извършва в обратен ред. Използвайте нови болтове със срязваща се глава.
17.11 Премахване на опората на превключвателя на кормилната колона
