Általános megjelenés

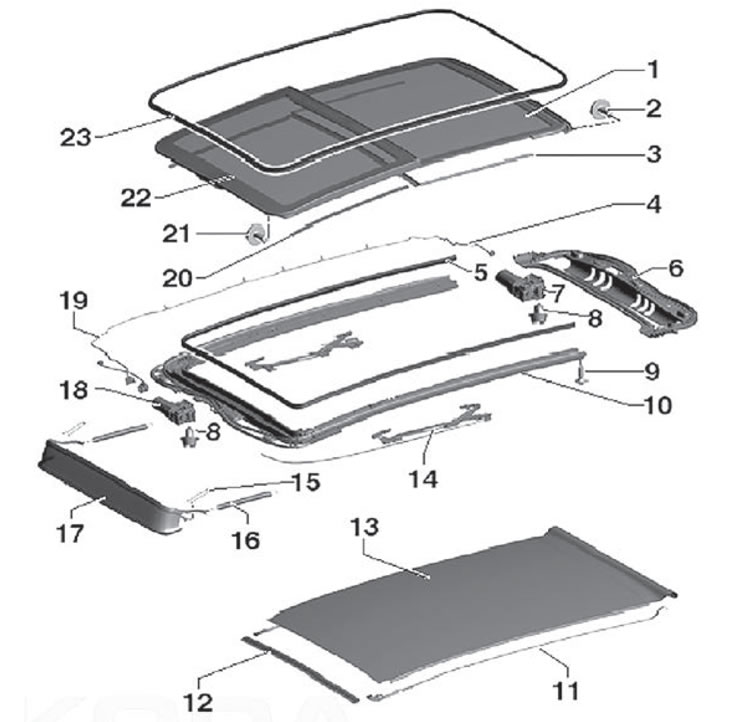

1. Hátsó napfénytető panel; 2. Rögzítőcsavar, meghúzási nyomaték a telepítés során 7 Nm; 3. Tömítés; 4. Kábelköteg; 5. Belső tömítés; 6. Hátsó rész; 7. Függönyvezérlő modul; 8. Rögzítőcsavar, meghúzási nyomaték a telepítés során 8 Nm; 9. Rögzítőcsavar, meghúzási nyomaték a telepítés során 8 Nm; 10. Napfénytető keret; 11. Kábelköteg; 12. Íves támasz; 13. Napellenző; 14. Vezető mechanizmus; 15. Támasztóbilincs; 16. Tavasz; 17. Terelőlemez; 18. Napfénytető nyitásának vezérlőegysége; 19. Kábelköteg csatlakozók; 20. Szembenézni; 21. Rögzítőcsavar, meghúzási nyomaték a telepítés során 7 Nm; 22. Tolótető nyílás panel; 23. Külső tömítés.
Megjegyzés: A mennyezeti panel semmilyen módon nem javítható vagy módosítható. Sérülés esetén, még kisebb mértékben is, a panelt újra kell cserélni.
Figyelem: Ha a jármű függönylégzsákokkal van felszerelve, ellenőrizze azok sérülését, és szükség esetén cserélje ki őket.
Figyelem: Ne csatlakoztasson elektromos mérőműszereket a légzsák csatlakozóihoz. Lehetséges, hogy a piropatron spontán módon beindul, ami súlyos sérüléseket okozhat.
Figyelem: A légzsákok véletlen kinyílásának elkerülése érdekében ne használjon semmilyen tárolóeszközt. Ezen utasítás be nem tartása súlyos sérülést vagy halált okozhat.
Figyelem: Függönylégzsákok kioldása után mindig cserélje ki a tetőkárpitot, az A-oszlopot, a B-oszlopot, a C-oszlopot és a C-oszlop díszítőelemeit. Távolítsa el az összes sérült belső díszítőelemet, és cserélje ki azokat újakra. Ezen utasítás be nem tartása ahhoz vezethet, hogy baleset esetén a függönylégzsákok és az oldallégzsákok nem nyílnak ki megfelelően.
Figyelem: Új tetőkárpit panel felszerelésekor ügyeljen arra, hogy az AIRBAG feliratok a középső oszlop díszítőelemeivel érintkező felületeken legyenek. Ezen utasítás be nem tartása ahhoz vezethet, hogy baleset esetén a függönylégzsákok és az oldallégzsákok nem nyílnak ki megfelelően.
Figyelem: Beszerelés előtt ellenőrizze a függönylégzsák műszaki állapotát. A modul nem javítható, ezért egyben kell cserélni.
Figyelem: Ne szereljen fel olyan tárgyakat, amelyek megakadályozhatják a légzsák kinyílását.
Megjegyzés: Miután eltávolította a kiegészítő visszatartó rendszer vezérlőmoduljának (RCM) biztosítékát a biztosítékdobozból, az SRS meghibásodási figyelmeztető jelzőfénye a gyújtás bekapcsolásakor kigyullad. Ez normális jelenség, és nem utal az SRS meghibásodására.
Megjegyzés: A passzív biztonsági rendszer alkatrészeinek javítása nem biztosított. Meghibásodás esetén a sérült elemet egy egységként cserélik ki.
Megjegyzés: Az utasoldali függönylégzsák eltávolításának folyamatát az alábbiakban ismertetjük. A vezető oldalán a munka hasonlóan történik.
